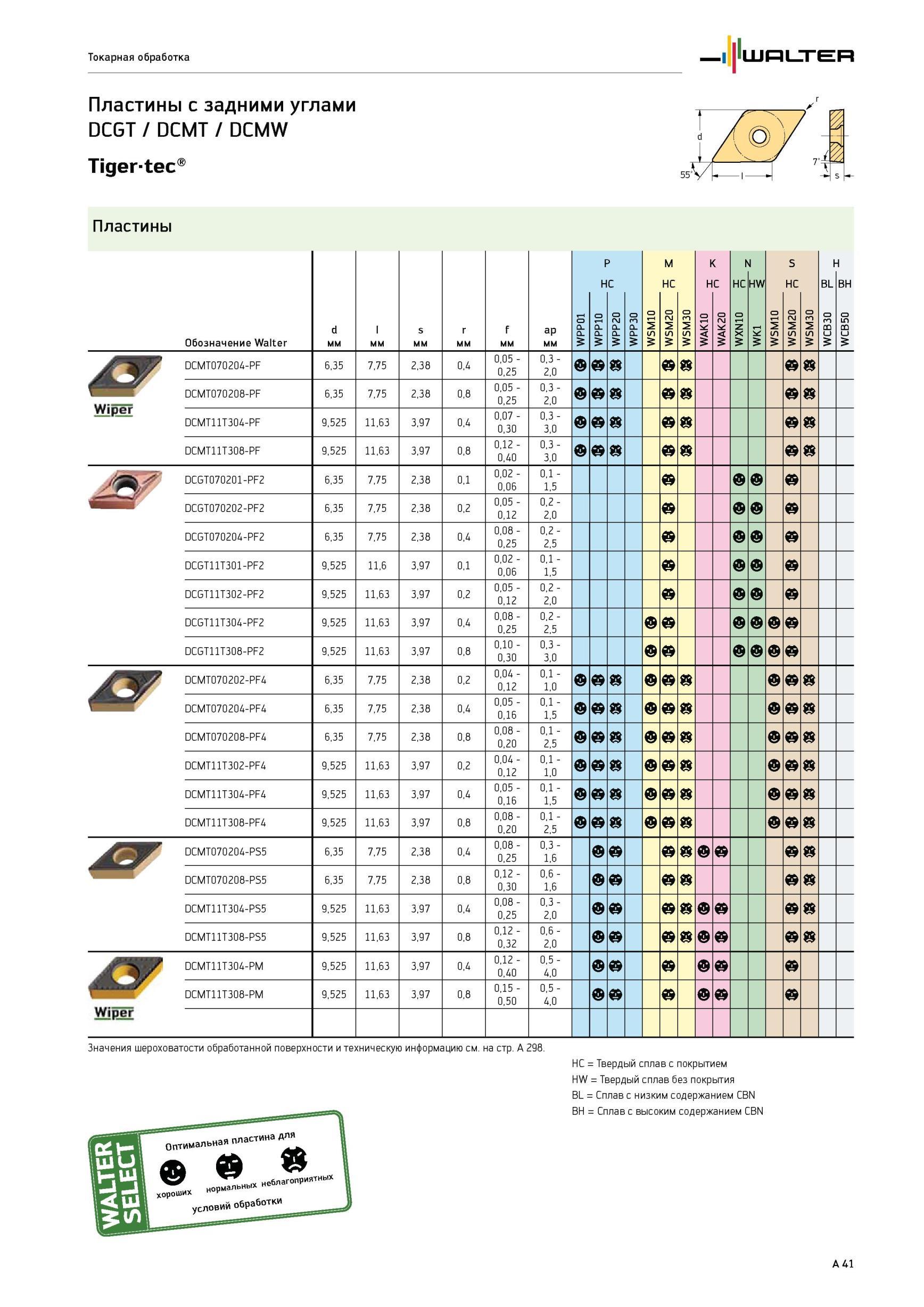

Односторонние ромбические многогранные пластины Walter Tigertec с задними углами (7 градусов) DCGT DCMT DCMW Изображение и основные характеристики

45 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A41

45 Односторонние ромбические многогранные пластины Walter Tigertec с задними углами (7 градусов) DCGT DCMT DCMW Изображение и основные характеристики Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A41

Односторонние ромбические многогранные пластины Walter Tigertec с задними углами (7 градусов) DCGT DCMT DCMW Изображение и основные характеристики

Односторонние ромбические многогранные пластины Walter Tigertec с задними углами (7 градусов) DCGT DCMT DCMW Изображение и основные характеристики _ немецкого металлорежущего инструмента Обозначение Основные геометрические параметры d мм l мм s мм r мм f мм ap мм Марки твердых сплавов Walter WPP01 WPP10 WPP30 WSM10 WSM20 WSM30 WAK20 WXN10 DCMT070204-PF 6,35 7,75 2,38 0,4 0,05 -0,25 0,3 -2,0 DCMT070208-PF 6,35 7,75 2,38 0,8 0,05 -0,25 0,3 -2,0 DCMT11T304-PF 9,525 11,63 3,97 0,4 0,07 -0,30 0,3 -3,0 DCMT11T308-PF 9,525 11,63 3,97 0,8 0,12 -0,40 0,3 -3,0 DCGT070201-PF2 6,35 7,75 2,38 0,1 0,02 -0,06 0,1 -1,5 DCGT070202-PF2 6,35 7,75 2,38 0,2 0,05 -0,12 0,2 -2,0 DCGT070204-PF2 6,35 7,75 2,38 0,4 0,08 -0,25 0,2 -2,5 DCGT11T301-PF2 9,525 11,6 3,97 0,1 0,02 -0,06 0,1 -1,5 DCGT11T302-PF2 9,525 11,63 3,97 0,2 0,05 -0,12 0,2 -2,0 DCGT11T304-PF2 9,525 11,63 3,97 0,4 0,08 -0,25 0,2 -2,5 b DCGT11T308-PF2 9,525 11,63 3,97 0,8 0,10 -0,30 0,3 -3,0 b DCMT070202-PF4 6,35 7,75 2,38 0,2 0,04 -0,12 0,1 -1,0 DCMT070204-PF4 6,35 7,75 2,38 0,4 0,05 -0,16 0,1 -1,5 DCMT070208-PF4 6,35 7,75 2,38 0,8 0,08 -0,20 0,1 -2,5 DCMT11T302-PF4 9,525 11,63 3,97 0,2 0,04 -0,12 0,1 -1,0 DCMT11T304-PF4 9,525 11,63 3,97 0,4 0,05 -0,16 0,1 -1,5 DCMT11T308-PF4 9,525 11,63 3,97 0,8 0,08 -0,20 0,1 -2,5 DCMT070204-PS5 6,35 7,75 2,38 0,4 0,08 -0,25 0,3 -1,6 b DCMT070208-PS5 6,35 7,75 2,38 0,8 0,12 -0,30 0,6 -1,6 DCMT11T304-PS5 9,525 11,63 3,97 0,4 0,08 -0,25 0,3 -2,0 b DCMT11T308-PS5 9,525 11,63 3,97 0,8 0,12 -0,32 0,6 -2,0 b DCMT11T304-PM 9,525 11,63 3,97 0,4 0,12 -0,40 0,5 -4,0 b DCMT11T308-PM 9,525 11,63 3,97 0,8 0,15 -0,50 0,5 -4,0 b Значения шероховатости обработанной поверхности и техническую информацию см. на стр. A 298. HC Твердый сплав с покрытием HW Твердый сплав без покрытия BL Сплав с низким содержанием CBN BH Сплав с высоким содержанием CBN Оптимальная пластина для хороших нормальных условий обработки A 41 WPP01 WPP10 WPP20 WPP30 WSM10 WSM20 WSM30 WAK10 WAK20 WXN10 WK1 WSM10 WSM20 WSM30 WCB30 WCB50 Токарная обработка Пластины
