Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)

Обзор токарного инструмента с режущими сменными пластинами для наружного точения на станках Токарные державки Со стандартным призматическим хвостовиком

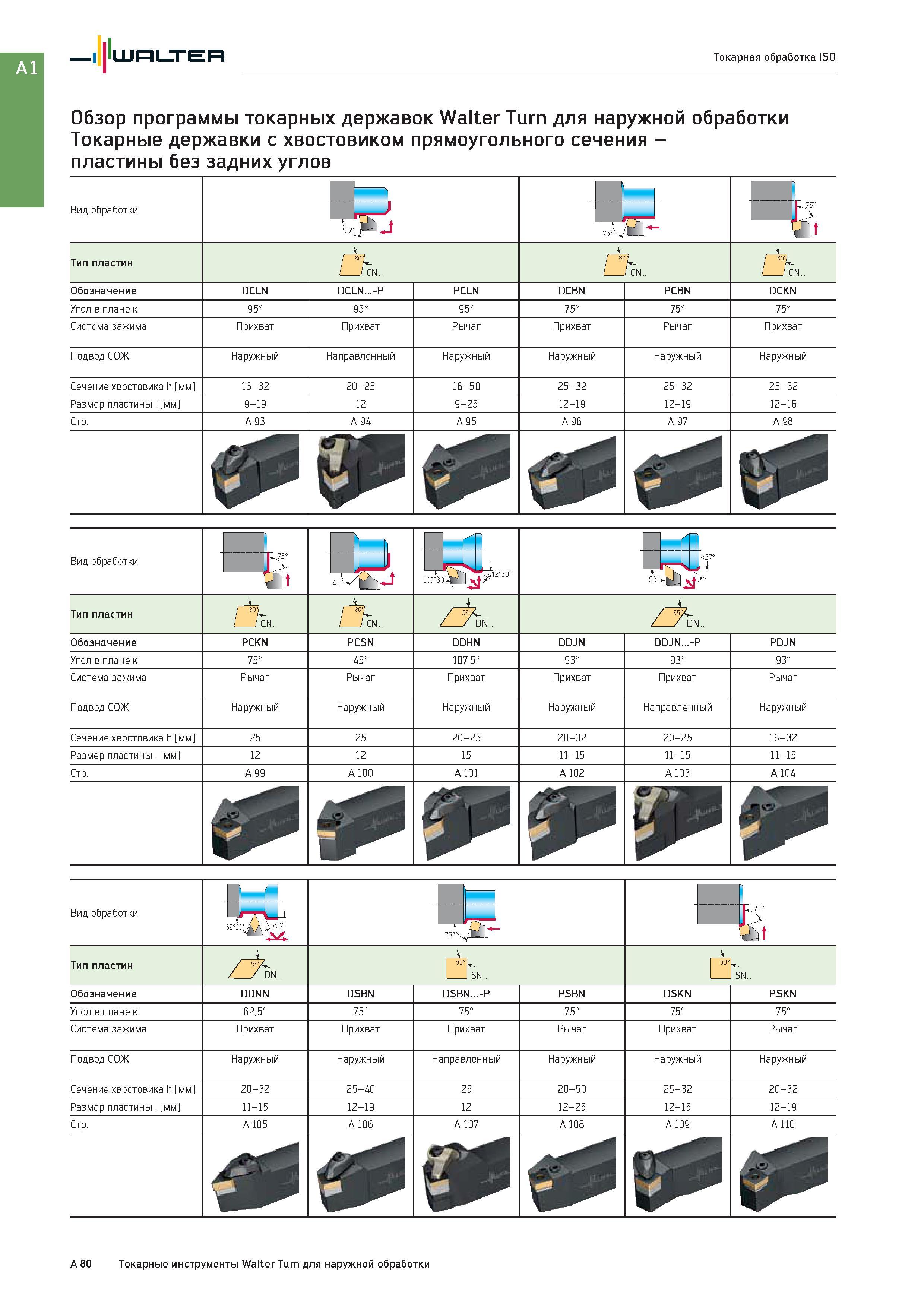

96 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A80

96 Обзор токарного инструмента с режущими сменными пластинами для наружного точения на станках Токарные державки Со стандартным призматическим хвостовиком Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A80

Обзор токарного инструмента с режущими сменными пластинами для наружного точения на станках Токарные державки Со стандартным призматическим хвостовиком

Обзор токарного инструмента с режущими сменными пластинами для наружного точения на станках Токарные державки Со стандартным призматическим хвостовиком _ прямоугольного сечения Пластины без задних углов Вид обработки Тип пластин Обозначение DCLN DCLN...-P PCLN DCBN PCBN DCKN Угол в плане к 95° 95° 95° 75° 75° 75° Система зажима Прихват Прихват Рычаг Прихват Рычаг Прихват Подвод СОЖ Наружный Направленный Наружный Сечение хвостовика h мм Walter Токарная обработка ISO 16-32 20-25 16-50 25-32 25-32 25-32 Размер пластины l мм 9-19 12 9-25 12-19 12-19 12-16 Стр. A 93 A 94 A 95 A 96 A 97 A 98 Вид обработки Тип пластин DN.. DN.. Обозначение PCKN PCSN DDHN DDJN DDJN...-P PDJN Угол в плане к 75° 45° 107,5° 93° 93° 93° Система зажима Рычаг Рычаг Прихват Прихват Прихват Рычаг Подвод СОЖ Наружный Направленный Наружный Сечение хвостовика h мм 25 25 20-25 20-32 20-25 16-32 Размер пластины l мм 12 12 15 11-15 11-15 11-15 Стр. A 99 A 100 A 101 A 102 A 103 A 104 m & Вид обработки Тип пластин DN . . SN . . SN . . Обозначение DDNN DSBN DSBN...-P PSBN DSKN PSKN Угол в плане к 62,5° 75° 75° 75° 75° 75° Система зажима Прихват Прихват Прихват Рычаг Прихват Рычаг Подвод СОЖ Наружный Направленный Наружный Сечение хвостовика h мм 20-32 25-40 25 20-50 25-32 20-32 Размер пластины l мм 11-15 12-19 12 12-25 12-15 12-19 Стр. A 105 A 106 A 107 A 108 A 109 A 110 yp 80 80 80 80 80 90 A 80 Токарные инструменты Walter Turn для наружной обработки Токарные державки токарных державок Walter для наружного точения Walter с СРП для наружного точения Сборный металлорежущий инструмент с режущими сменными пластинами Обзор программы выпуска продукции немецкого производителя
