Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)

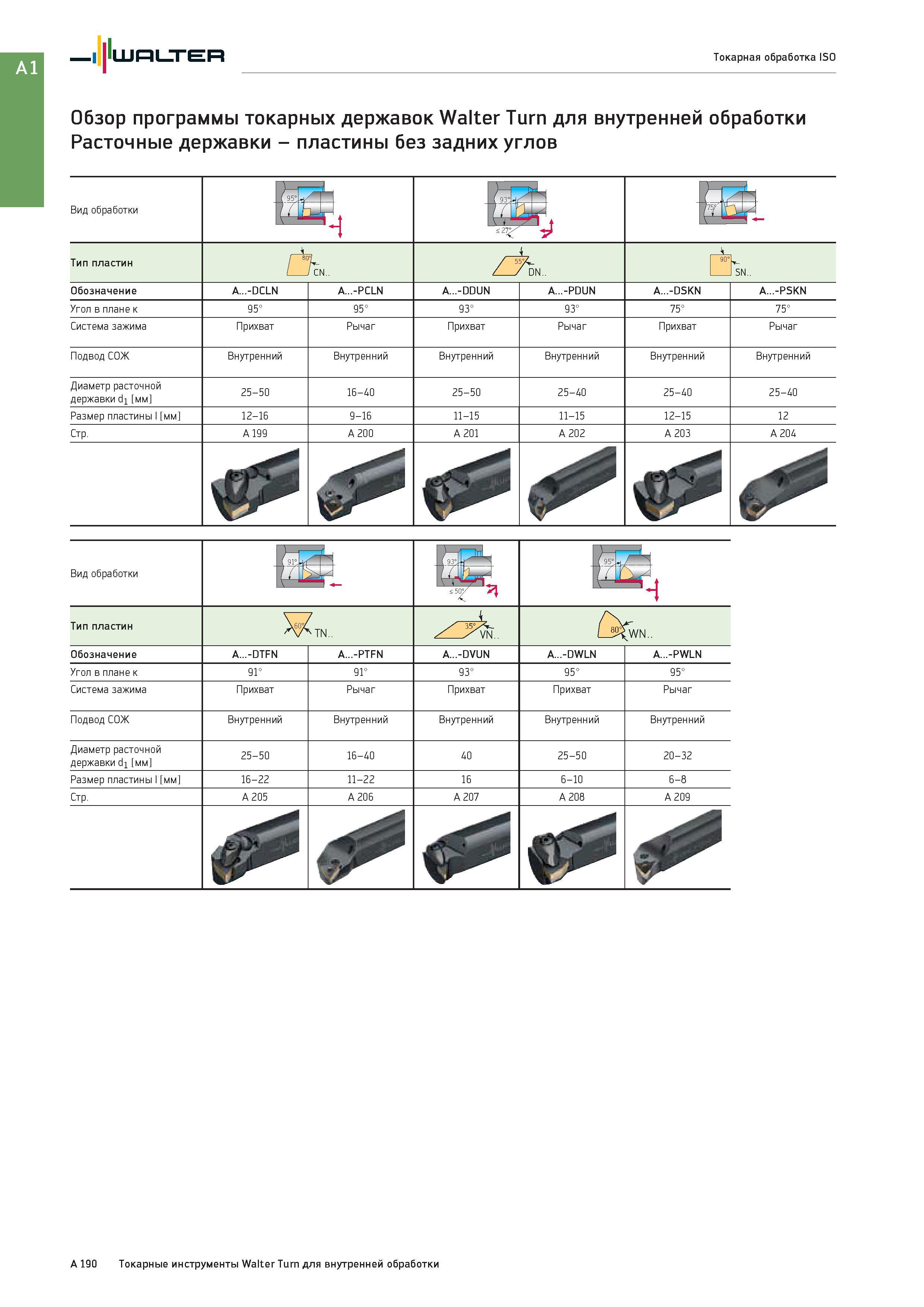

206 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A190

206 Обзор программы токарных державок Walter Turn для внутренней обработки Расточные державки - пластины без задних углов Вид обработки Тип пластин CN Z / DN Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A190

Обзор программы токарных державок Walter Turn для внутренней обработки Расточные державки - пластины без задних углов Вид обработки Тип пластин CN Z / DN

Обзор программы токарных державок Walter Turn для внутренней обработки Расточные державки - пластины без задних углов Вид обработки Тип пластин CN . . Z / DN . . \ 90° SN . . Обозначение A...-DCLN A...-PCLN A...-DDUN A...-PDUN A...-DSKN A...-PSKN Угол в плане к 95° 95° 93° 93° 75° 75° Система зажима Прихват Рычаг Прихват Рычаг Прихват Рычаг Подвод СОЖ Внутренний Внутренний Внутренний Внутренний Внутренний Внутренний Диаметр расточной державки di мм 25-50 16-40 25-50 25-40 25-40 25-40 Размер пластины l мм 12-16 9-16 11-15 11-15 12-15 12 Стр. A 199 A 200 A 201 A 202 A 203 A 204 1 Ойй ;С Вид обработки (-9° ft , 50/ Walter Токарная обработка ISO тип пластин 'Ч0 TN . . / /'VN /j° WN . . Обозначение A...-DTFN A...-PTFN A...-DVUN A...-DWLN A...-PWLN Угол в плане к 91° 91° 93° 95° 95° Система зажима Прихват Рычаг Прихват Прихват Рычаг Подвод СОЖ Внутренний Внутренний Внутренний Внутренний Внутренний Диаметр расточной державки di мм 25-50 16-40 40 25-50 20-32 Размер пластины l мм 16-22 11-22 16 6-10 6-8 Стр. A 205 A 206 A 207 A 208 A 209 A 190 Токарные инструменты Walter Turn для внутренней обработки



См.также / See also :

WALTER

Каталог WALTER 2015 Новый металлорежущий инструмент и инструментальная оснастка для станков и центров с ЧПУ Инновации 2015-1
Каталог
WALTER
2015
Новый
инструмент
и оснастка
2015-1
(336 страниц)
Каталог WALTER 2013 Дополнение к общему
Каталог
WALTER
2013
Дополнение
к общему
(832 страниц)
Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка
Каталог
WALTER
2012
Инструмент и
оснастка
(2148 страниц)
Каталог WALTER 2007 Режущий инструмент и инструментальная оснастка
Каталог
WALTER
2007
Режущий
инструмент
и оснастка
(830 страниц)

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding




Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)

203 Инструмент Walter Capto по ISO 26623 Обозначение di f мм l4 мм Dmin2 мм Тип C5-SVMBL-00115-16 16 C5 0 115 110 0° 0° VB 1604 VC 1604 C6-SVMBL-00130-16 16 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A187203 204 A 188 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A188204 205 Описание инструментов Walter Turn / Walter Capto для внутренней обработки Расточные державки для пластин без задних углов taxi ал Крепление пластин прижи Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A189205 207 Обзор программы токарных державок Walter Turn для внутренней обработки Расточные державки - пластины с задними углами Вид обработки Тип пластин DC SC Обо Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A191207 208 Обзор программы токарных державок Walter Turn для внутренней обработки Расточные державки Walter Capto - пластины без задних углов Вид обработки Тип плас Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A192208 209 Обзор программы токарных державок Walter Turn для внутренней обработки Расточные державки Walter Capto - пластины с задними углами Вид обработки 35°/ Тип Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A193209

---

---
