Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

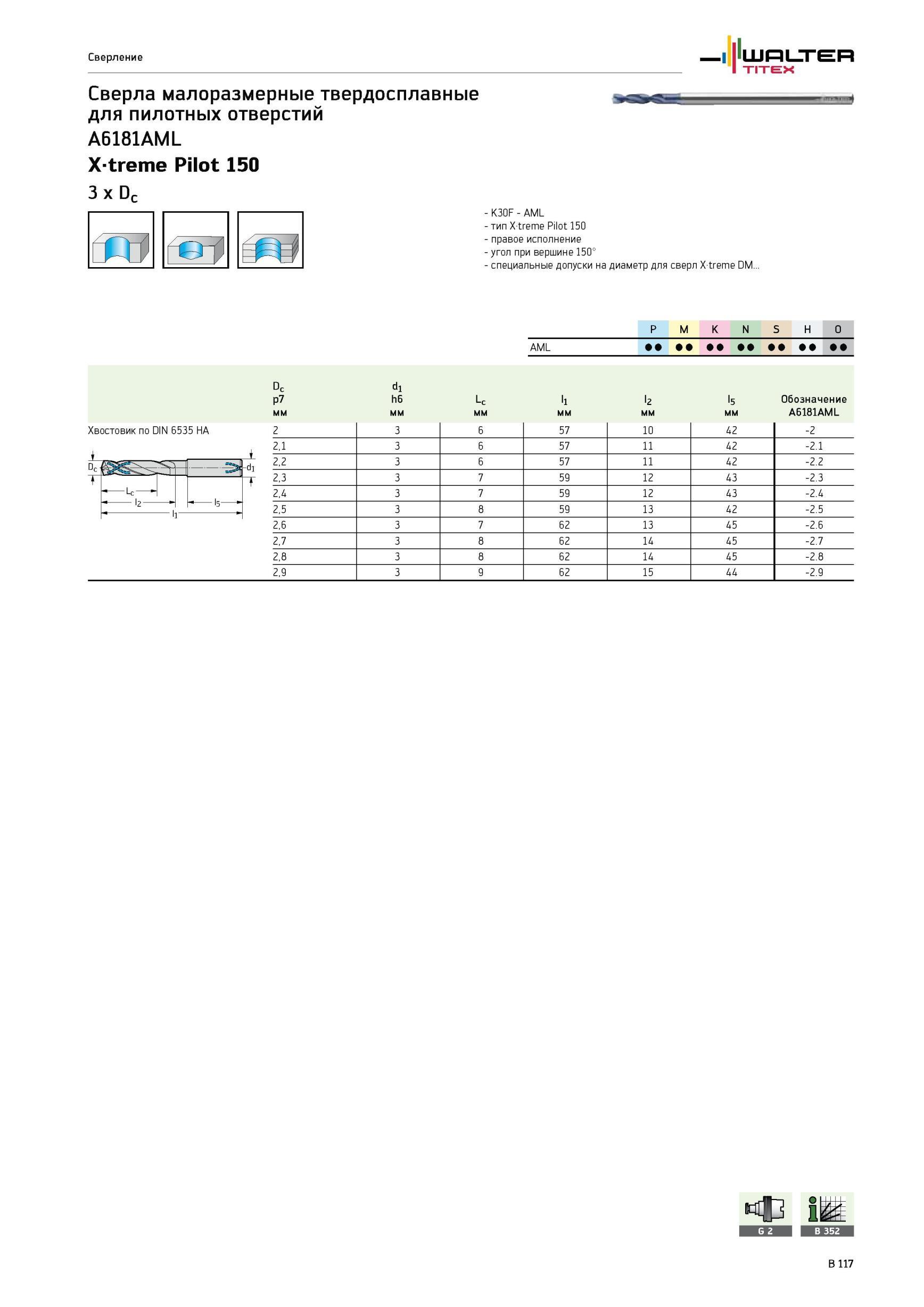

Общий вид и основные геометрические параметры малоразмерных спиральных твердосплавных сверл Walter A6181AML X-treme Pilot для сверления пилотных отверстий

449 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.B117

449 Общий вид и основные геометрические параметры малоразмерных спиральных твердосплавных сверл Walter A6181AML X-treme Pilot для сверления пилотных отверстий Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. B117

Общий вид и основные геометрические параметры малоразмерных спиральных твердосплавных сверл Walter A6181AML X-treme Pilot для сверления пилотных отверстий

Общий вид и основные геометрические параметры малоразмерных спиральных твердосплавных сверл Walter A6181AML X-treme Pilot для сверления пилотных отверстий _ глубиной не более трех диаметров Характеристики Правое исполнение вращения режущего инструмента Угол при вершине 150 градусов Специальные допуски на диаметр для сверл Цилиндрический хвостовик по DIN 6535 HA P M K N S H O Dc d1 p7 h6 Lc l1 l2 l5 Обозначение мм A6181AML 2 3 6 57 10 42 -2 2,1 3 6 57 11 42 -2.1 2,2 3 6 57 11 42 -2.2 2,3 3 7 59 12 43 -2.3 2,4 3 7 59 12 43 -2.4 2,5 3 8 59 13 42 -2.5 2,6 3 7 62 13 45 -2.6 2,7 3 8 62 14 45 -2.7 2,8 3 8 62 14 45 -2.8 2,9 3 9 62 15 44 -2.9 B 117 Сверление TITEX 3 x Dc - K30F - AML тип X-treme Pilot 150 X-treme DM...
