Общие технологические рекомендации японской компании Мицубиси по улучшению процесса точения наружной и внутренней резьб

528 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.G034

528 Общие технологические рекомендации японской компании Мицубиси по улучшению процесса точения наружной и внутренней резьб Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. G034

Общие технологические рекомендации японской компании Мицубиси по улучшению процесса точения наружной и внутренней резьб

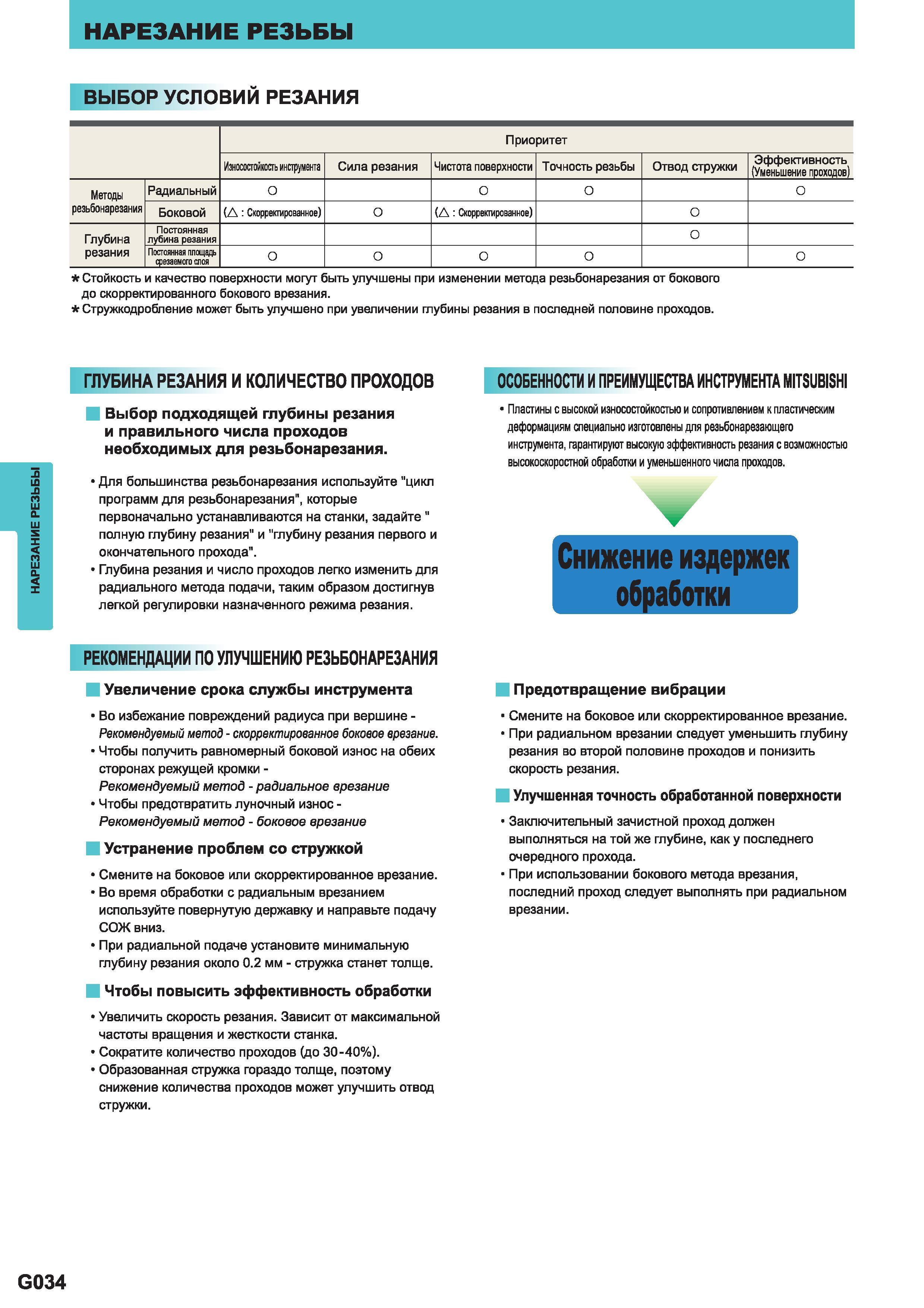

Общие технологические рекомендации японской компании Мицубиси по улучшению процесса точения наружной и внутренней резьб _ Приоритет Износостойкость инструмента Сила резания Чистота поверхности Точность резьбы Отвод стружки Эффективность (Уменьшение проходов) Методы резьбонарезания Радиальный О Боковой (А Скорректированное) О (А Скорректированное) О Глубина резания Постоянная лубина резания О Постоянная площадь срезаемого слоя Стойкость и качество поверхности могут быть улучшены при изменении метода резьбонарезания от бокового до скорректированного бокового врезания. Стружкодробпение может быть улучшено при увеличении глубины резания в последней половине проходов. ГЛУБИНА РЕЗАНИЯ И КОЛИЧЕСТВО ПРОХОДОВ Выбор подходящей глубины резания и правильного числа проходов необходимых для резьбонарезания. Для большинства резьбонарезания используйте "цикл программ для резьбонарезания" которые первоначально устанавливаются на станки задайте" полную глубину резания" и "глубину резания первого и окончательного прохода". Глубина резания и число проходов легко изменить для радиального метода подачи таким образом достигнув легкой регулировки назначенного режима резания. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ИНСТРУМЕНТА Mitsubishi Пластины с высокой износостойкостью и сопротивлением к пластическим деформациям специально изготовлены для резьбонарезающего инструмента гарантируют высокую эффективность резания с возможностью высокоскоростной обработки и уменьшенного числа проходов. Снижение издержек обработки РЕКОМЕНДАЦИИ ПО УЛУЧШЕНИЮ РЕЗЬБОНАРЕЗАНИЯ Увеличение срока службы инструмента Во избежание повреждений радиуса при вершине -Рекомендуемый метод - скорректированное боковое врезание. Чтобы получить равномерный боковой износ на обеих сторонах режущей кромки - Рекомендуемый метод - радиальное врезание Чтобы предотвратить луночный износ -Рекомендуемый метод - боковое врезание Устранение проблем стружкой Смените на боковое или скорректированное врезание. Во время обработки с радиальным врезанием используйте повернутую державку и направьте подачу СОЖ вниз. При радиальной подаче установите минимальную глубину резания около 0.2 мм - стружка станет толще. Чтобы повысить эффективность обработки Увеличить скорость резания. Зависит от максимальной частоты вращения и жесткости станка. Сократите количество проходов (до 30-40%). Образованная стружка гораздо толще поэтому снижение количества проходов может улучшить отвод стружки. Предотвращение вибрации 1 Смените на боковое или скорректированное врезание. 1 При радиальном врезании следует уменьшить глубину резания во второй половине проходов и понизить скорость резания. Улучшенная точность обработанной поверхности 1 Заключительный зачистной проход должен выполняться на той же глубине как у последнего очередного прохода. 1 При использовании бокового метода врезания последний проход следует выполнять при радиальном врезании. G034 НАРЕЗАНИЕ РЕЗЬБЫ ВЫБОР УСЛОВИЙ РЕЗАНИЯ
