MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Общие характеристики токарного металлорежущего инструмента Хонингование и обработка фасок увеличивают прочность режущей кромки токарного резца

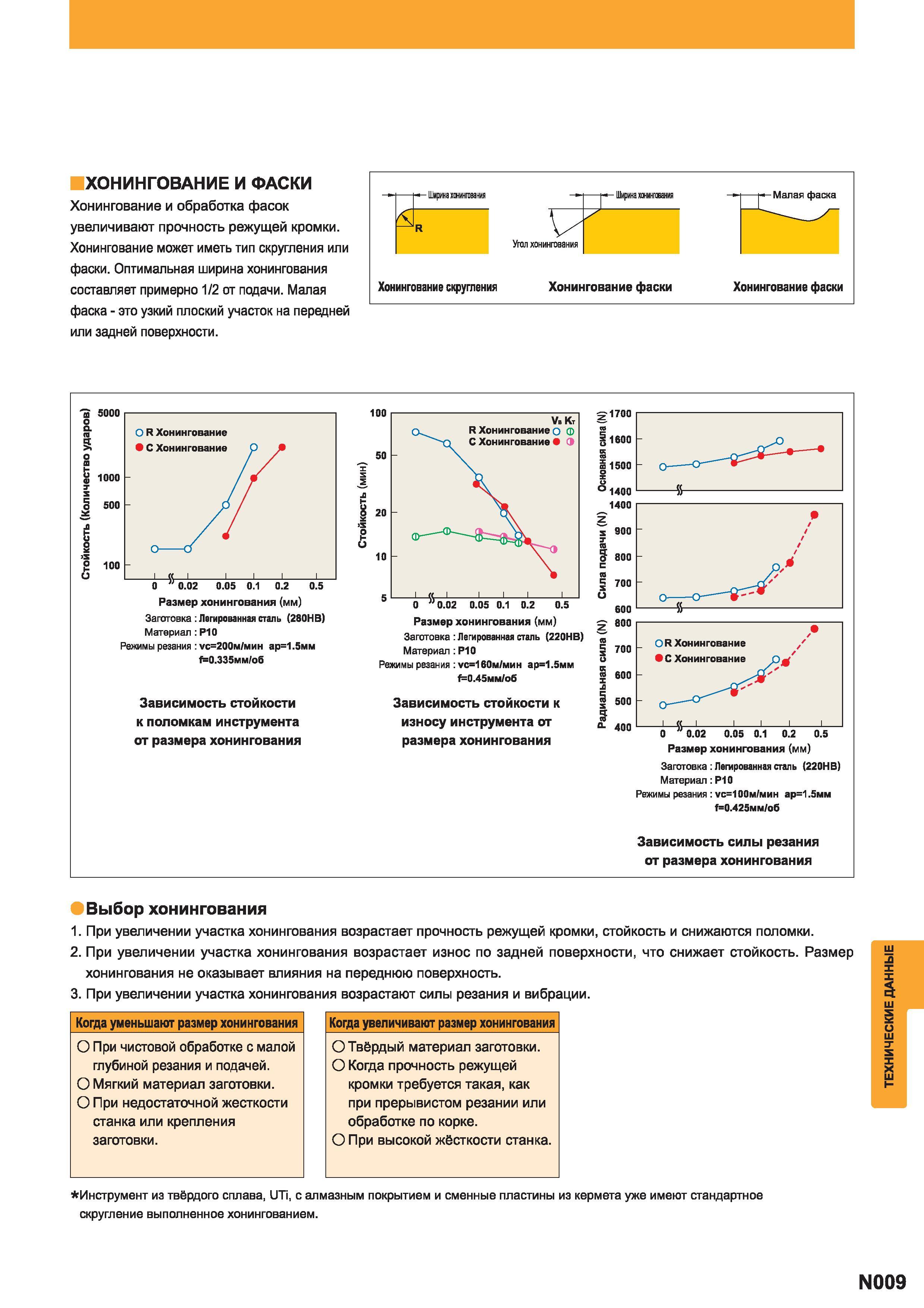

1291 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.N009

1291 Общие характеристики токарного металлорежущего инструмента Хонингование и обработка фасок увеличивают прочность режущей кромки токарного резца Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. N009

Общие характеристики токарного металлорежущего инструмента Хонингование и обработка фасок увеличивают прочность режущей кромки токарного резца

Общие характеристики токарного металлорежущего инструмента Хонингование и обработка фасок увеличивают прочность режущей кромки токарного резца _ Хонингование может иметь тип скругления или фаски. Оптимальная ширина хонингования составляет примерно 1 2 от подачи. Малая фаска - это узкий плоский участок на передней или задней поверхности. "и 5000 о g 100 - L 0 0.02 0.05 0.1 0J2 03 Размер хонингования (мм) Заготовка Легированная сталь (280НВ) Материал Р10 Режимы резания vc20Qm mhh ар1.5мм 10.335мм/об Зависимость стойкости к поломкам инструмента от размера хонингования 100 VbKt R Хонингование о С Хонингование С) 50 S V 5 20 s Vv и 10 5 III 0 0.02 0.05 0.1 0.2 0.5 Размер хонингования (мм) Заготовка Легированная сталь (220НВ) Материал Р10 Режимы резания ус160м/мин ар1.5мм f0.45MM o6 Зависимость стойкости к износу инструмента от размера хонингования Заготовка Легированная сталь (220НВ) Материал Р10 Режимы резания ус100м/мин ар1.5мм f-0.425MM o6 Зависимость силы резания от размера хонингования Выбор хонингования 1. При увеличении участка хонингования возрастает прочность режущей кромки стойкость и снижаются поломки. 2. При увеличении участка хонингования возрастает износ по задней поверхности что снижает стойкость. Размер хонингования не оказывает влияния на переднюю поверхность. 3. При увеличении участка хонингования возрастают силы резания и вибрации. Когда уменьшают размер хонингования О При чистовой обработке с малой глубиной резания и подачей. О Мягкий материал заготовки. О При недостаточной жесткости станка или крепления заготовки. Когда увеличивают размер хонингования О Твёрдый материал заготовки. О Когда прочность режущей кромки требуется такая как при прерывистом резании или обработке по корке. О При высокой жёсткости станка. Инструмент из твёрдого сплава UTi с алмазным покрытием и сменные пластины из кермета уже имеют стандартное скругление выполненное хонингованием. N009 ТЕХНИЧЕСКИЕ ДАННЫЕ резцов по металлу ХОНИНГОВАНИЕ И ФАСКИ
