HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Общей задачей при нарезании резьбы резцом является противодействие силам резания, которые направлены через посадочное место пластины и дер

390 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.362

390 Общей задачей при нарезании резьбы резцом является противодействие силам резания, которые направлены через посадочное место пластины и дер Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 362

Общей задачей при нарезании резьбы резцом является противодействие силам резания, которые направлены через посадочное место пластины и дер

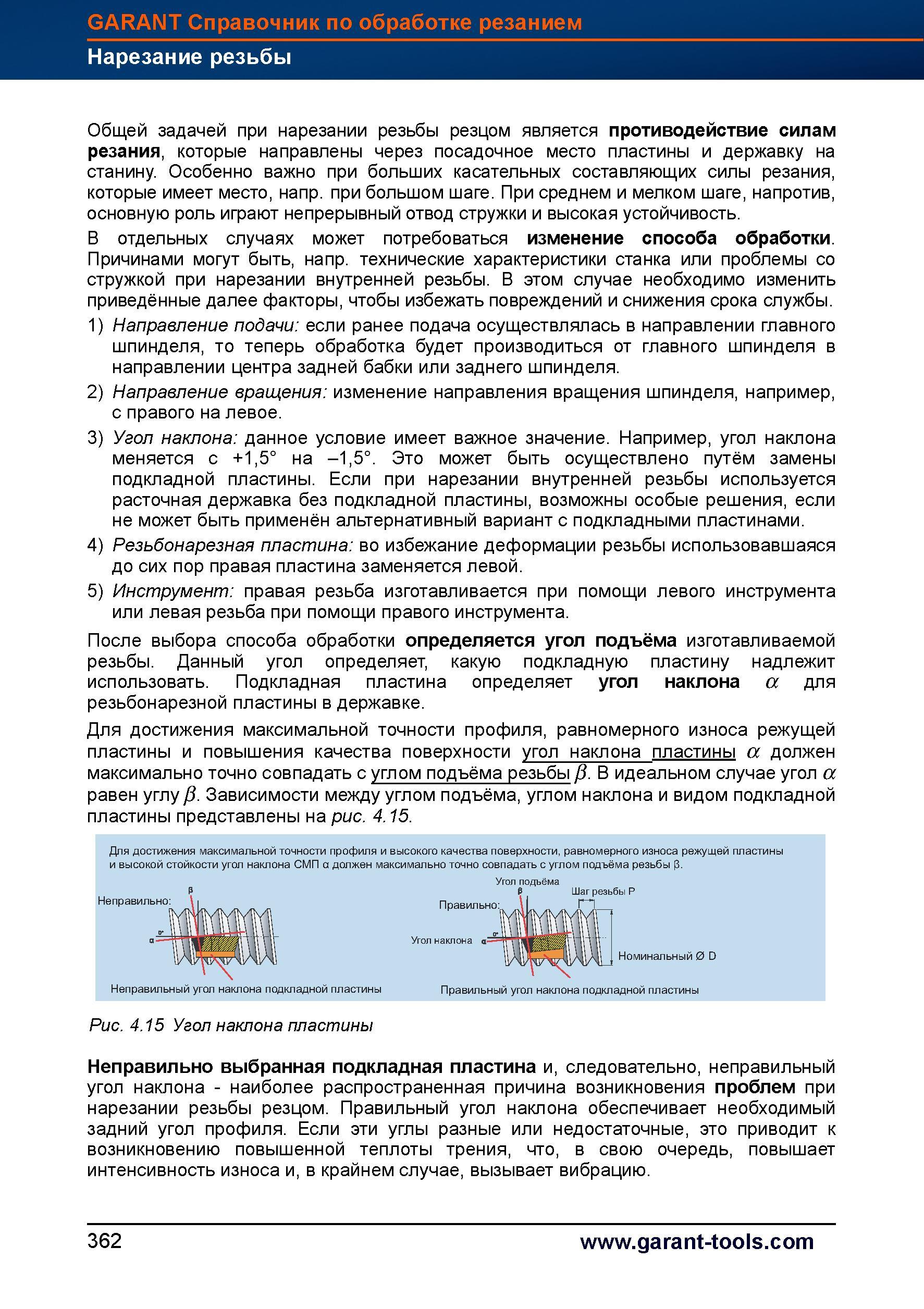

Общей задачей при нарезании резьбы резцом является противодействие силам резания, которые направлены через посадочное место пластины и державку на станину. Особенно важно при больших касательных составляющих силы резания, которые имеет место, напр. при большом шаге. При среднем и мелком шаге, напротив, основную роль играют непрерывный отвод стружки и высокая устойчивость. В отдельных случаях может потребоваться изменение способа обработки. Причинами могут быть, напр. технические характеристики станка или проблемы со стружкой при нарезании внутренней резьбы. В этом случае необходимо изменить приведённые далее факторы, чтобы избежать повреждений и снижения срока службы. 1) Направление подачи если ранее подача осуществлялась в направлении главного шпинделя, то теперь обработка будет производиться от главного шпинделя в направлении центра задней бабки или заднего шпинделя. 2) Направление вращения изменение направления вращения шпинделя, например, с правого на левое. 3) Угол наклона данное условие имеет важное значение. Например, угол наклона меняется с +1,5° на -1,5°. Это может быть осуществлено путём замены подкладной пластины. Если при нарезании внутренней резьбы используется расточная державка без подкладной пластины, возможны особые решения, если не может быть применён альтернативный вариант с подкладными пластинами. 4) Резьбонарезная пластина во избежание деформации резьбы использовавшаяся до сих пор правая пластина заменяется левой. 5) Инструмент правая резьба изготавливается при помощи левого инструмента или левая резьба при помощи правого инструмента. После выбора способа обработки определяется угол подъёма изготавливаемой резьбы. Данный угол определяет, какую подкладную пластину надлежит использовать. Подкладная пластина определяет угол наклона а для резьбонарезной пластины в державке. Для достижения максимальной точности профиля, равномерного износа режущей пластины и повышения качества поверхности угол наклона пластины а должен максимально точно совпадать с углом подъёма резьбы В идеальном случае угол а равен углу Зависимости между углом подъёма, углом наклона и видом подкладной пластины представлены на рис. 4.15. Для достижения максимальной точности профиля и высокого качества поверхности, равномерного износа режущей пластины и высокой стойкости угол наклона СМП а должен максимально точно совпадать с углом подъёма резьбы в- Угол подъёма Неправильный угол наклона подкладной пластины Правильный угол наклона подкладной пластины Рис. 4.15 Угол наклона пластины Неправильно выбранная подкладная пластина и, следовательно, неправильный угол наклона - наиболее распространенная причина возникновения проблем при нарезании резьбы резцом. Правильный угол наклона обеспечивает необходимый задний угол профиля. Если эти углы разные или недостаточные, это приводит к возникновению повышенной теплоты трения, что, в свою очередь, повышает интенсивность износа и, в крайнем случае, вызывает вибрацию. 362 GARANT Справочник по обработке резанием Нарезание резьбы
