Общая техническая информация по конструктивным особенностям твердосплавных монолитных концевых фрез Количество стружечных канавок цельнотвердосплавного фрезерно

448 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.444

448 Общая техническая информация по конструктивным особенностям твердосплавных монолитных концевых фрез Количество стружечных канавок цельнотвердосплавного фрезерно Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 444

Общая техническая информация по конструктивным особенностям твердосплавных монолитных концевых фрез Количество стружечных канавок цельнотвердосплавного фрезерно

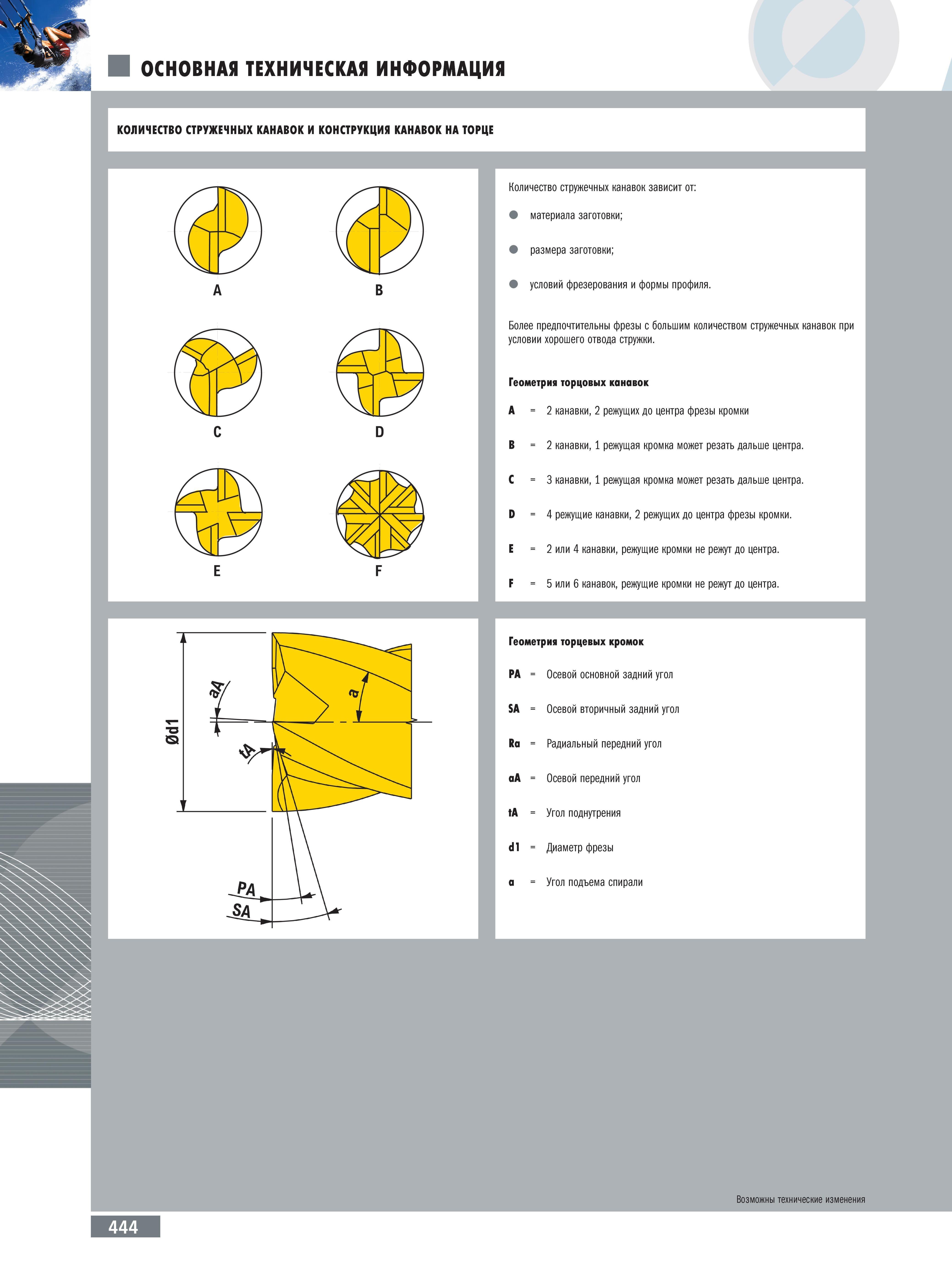

Общая техническая информация по конструктивным особенностям твердосплавных монолитных концевых фрез Количество стружечных канавок цельнотвердосплавного фрезерного инструмента зависит от материала заготовки; размера заготовки; условий фрезерования и формы профиля. Более предпочтительны фрезы с большим количеством стружечных канавок при условии хорошего отвода стружки. Геометрия торцовых канавок A =2 канавки, 2 режущих до центра фрезы кромки B =2 канавки, 1 режущая кромка может резать дальше центра. C =3 канавки, 1 режущая кромка может резать дальше центра. D =4 режущие канавки, 2 режущих до центра фрезы кромки. E =2 или 4 канавки, режущие кромки не режут до центра. F = 5 или 6 канавок, режущие кромки не режут до центра. Геометрия торцевых кромок PA = Осевой основной задний угол SA = Осевой вторичный задний угол Ra = Радиальный передний угол aA = Осевой передний угол tA = Угол поднутрения d1 = Диаметр фрезы a = Угол подъема спирали Возможны технические изменения Количество стружечных канавок Режущий инструмент Ingersoll Техническая информация КОЛИЧЕСТВО СТРУЖЕЧНЫХ КАНАВОК И КОНСТРУКЦИЯ КАНАВОК НА ТОРЦЕ
