Системы числового программного управления / CNC programming and machining

SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

Обработка в ручном режиме со стойкой ЧПУ Siemens Sinumerik Позиционировать шпиндель Принцип действий

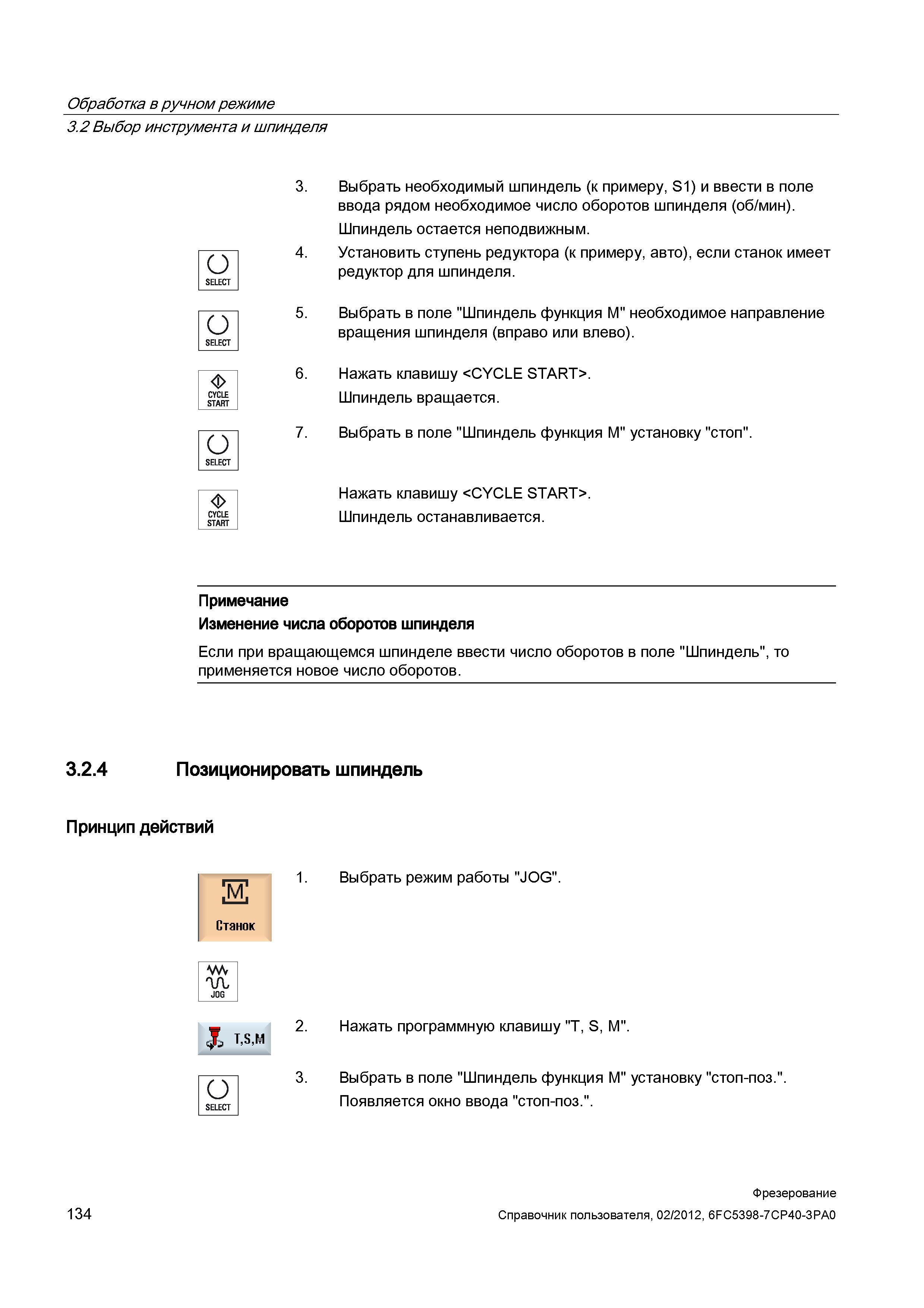

134 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.134

134 Обработка в ручном режиме со стойкой ЧПУ Siemens Sinumerik Позиционировать шпиндель Принцип действий Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 134

Обработка в ручном режиме со стойкой ЧПУ Siemens Sinumerik Позиционировать шпиндель Принцип действий

Обработка в ручном режиме со стойкой ЧПУ Siemens Sinumerik Позиционировать шпиндель Принцип действий _ 1. Выбрать режим работы "JOG". WV J, T,S,M ol 2. Нажать программную клавишу "T, S, M". 3. Выбрать в поле "Шпиндель функция M" установку "стоп-поз.". Появляется окно ввода "стоп-поз.". 134 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Обработка в ручном режиме 3.2 Выбор инструмента и шпинделя SELECT SELECT CYCLE START О SELECT 3. Выбрать необходимый шпиндель (к примеру, S1) и ввести в поле ввода рядом необходимое число оборотов шпинделя (об/мин). Шпиндель остается неподвижным. 4. Установить ступень редуктора (к примеру, авто), если станок имеет редуктор для шпинделя. 5. Выбрать в поле "Шпиндель функция M" необходимое направление вращения шпинделя (вправо или влево). 6. Нажать клавишу . Шпиндель вращается. 7. Выбрать в поле "Шпиндель функция M" установку "стоп". CYCLE START Нажать клавишу . Шпиндель останавливается. Примечание Изменение числа оборотов шпинделя Если при вращающемся шпинделе ввести число оборотов в поле "Шпиндель", то применяется новое число оборотов. 3.2.4
