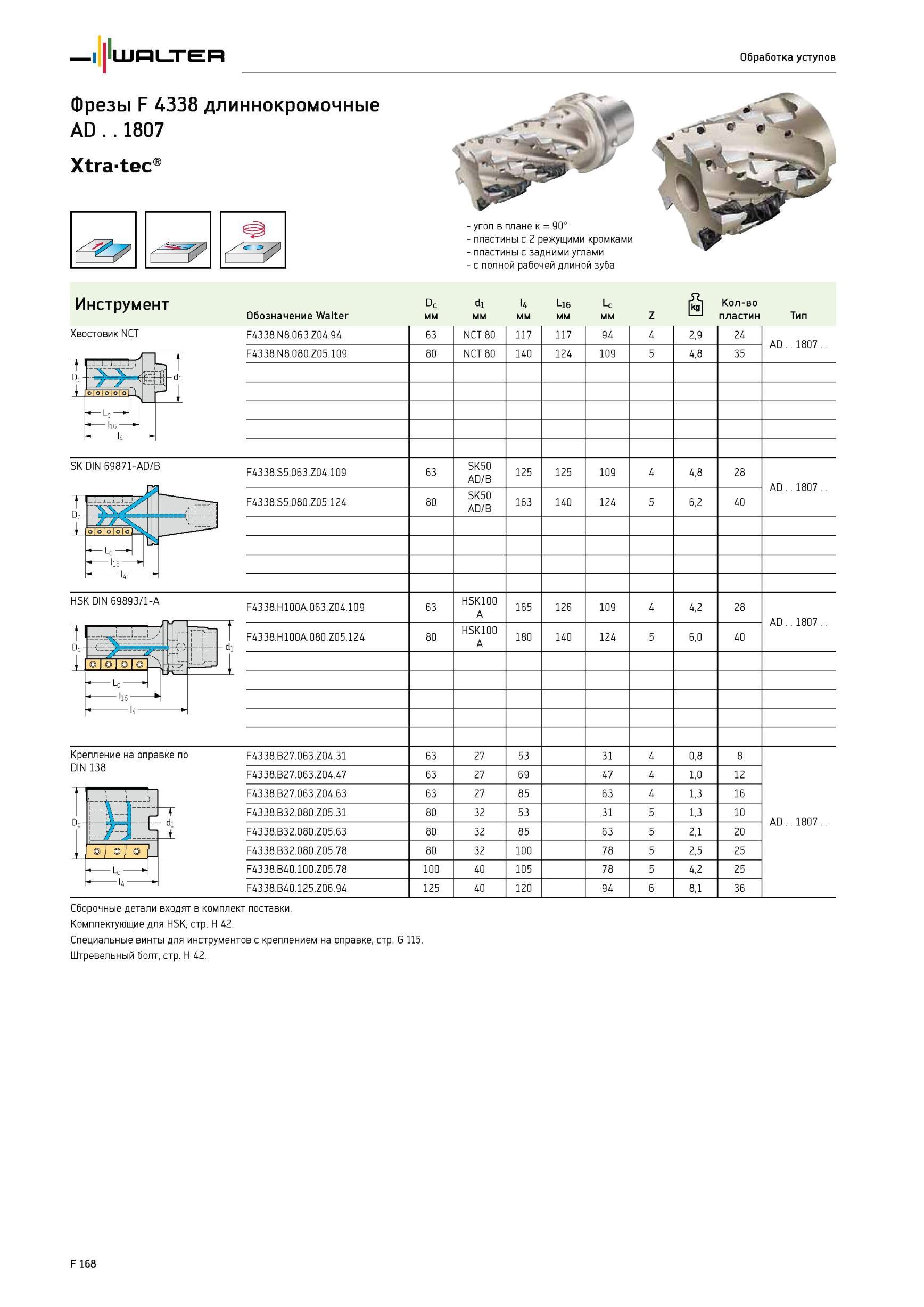

1818 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F168

1818 Обработка уступов Фрезы Walter F 4338 длиннокромочные AD 1807 Xtra-tec угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - с полной Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F168

Обработка уступов Фрезы Walter F 4338 длиннокромочные AD 1807 Xtra-tec угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - с полной

Обработка уступов Фрезы Walter F 4338 длиннокромочные AD 1807 Xtra-tec угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - с полной рабочей длиной зуба Инструмент Обозначение Dc мм d1 мм U мм L16 мм Lc мм Z Количество пластин Тип Хвостовик NCT тгггг в о а - a s 1 о ц. F4338.N8.063.Z04.94 63 NCT 80 117 117 94 4 2,9 24 AD 1807.. F4338.N8.080.Z05.109 80 NCT 80 140 124 109 5 4,8 35 F4338.S5.063.Z04.109 63 SK50 AD/B 125 125 109 4 4,8 28 AD 1807.. F4338.S5.080.Z05.124 80 SK50 AD/B 163 140 124 5 6,2 40 F4338.H100A.063.Z04.109 63 HSK100 A 165 126 109 4 4,2 28 AD 1807.. F4338.H100A.080.Z05.124 80 HSK100 A 180 140 124 5 6,0 40 F4338.B27.063.Z04.31 63 27 53 31 4 0,8 8 AD 1807.. F4338.B27.063.Z04.47 63 27 69 47 4 1,0 12 F4338.B27.063.Z04.63 63 27 85 63 4 1,3 16 F4338.B32.080.Z05.31 80 32 53 31 5 1,3 10 F4338.B32.080.Z05.63 80 32 85 63 5 2,1 20 F4338.B32.080.Z05.78 80 32 100 78 5 2,5 25 F4338.B40.100.Z05.78 100 40 105 78 5 4,2 25 F4338.B40.125.Z06.94 125 40 120 94 6 8,1 36 SK DIN 69871-AD/B HSK DIN 69893/1-A Крепление на оправке по DIN 138 - di Сборочные детали входят в комплект поставки. Комплектующие для HSK, стр. H 42. Специальные винты для инструментов с креплением на оправке, стр. G 115. Штревельный болт, стр. H 42. L D F 168
