WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

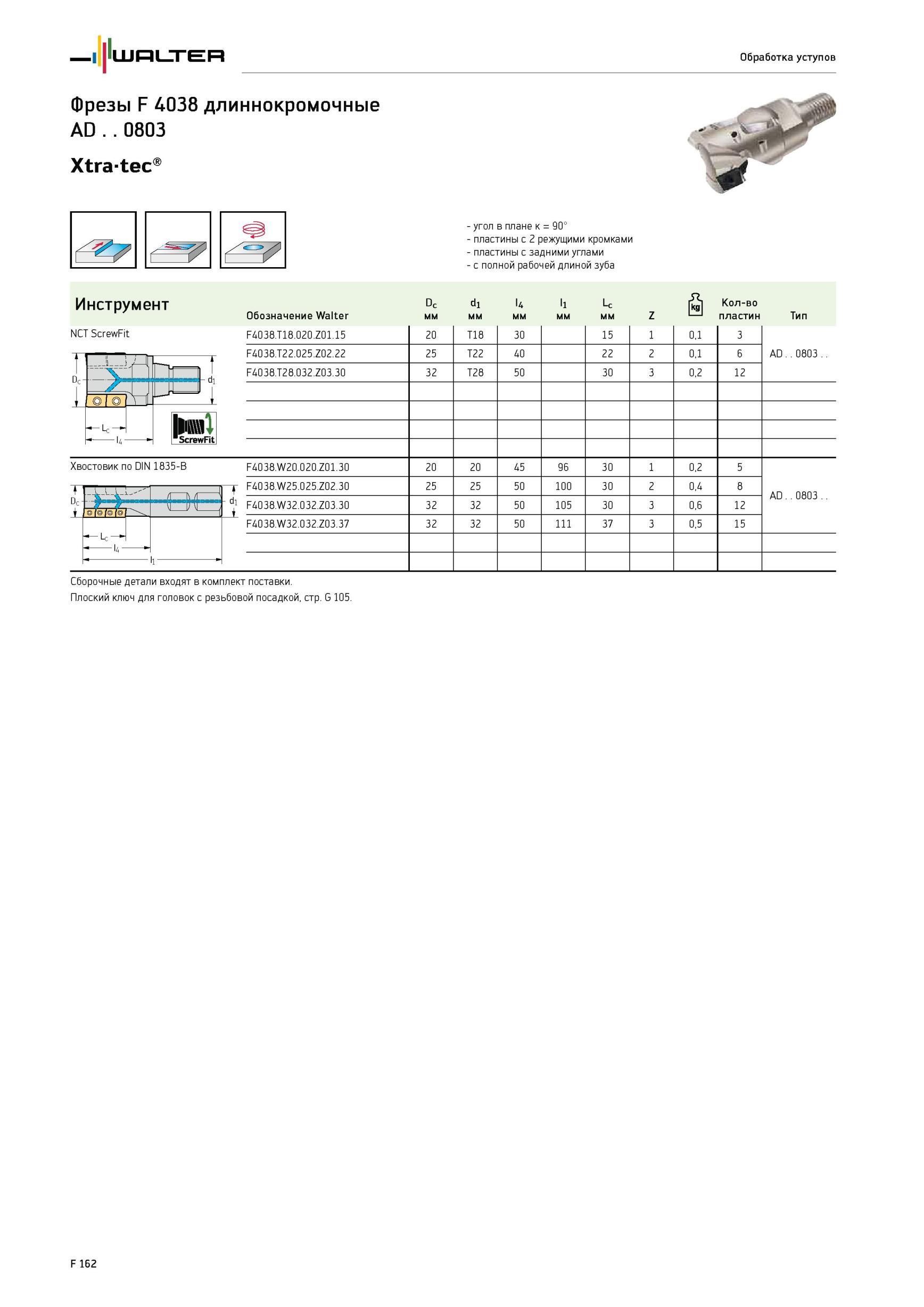

1812 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F162

1812 Обработка уступов Фрезы Walter F 4038 длиннокромочные AD 0803 Xtra-tec NCT ScrewFit угол в плане к 90° пластины с 2 режущими кромками пластины с задними углам Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F162

Обработка уступов Фрезы Walter F 4038 длиннокромочные AD 0803 Xtra-tec NCT ScrewFit угол в плане к 90° пластины с 2 режущими кромками пластины с задними углам

Обработка уступов Фрезы Walter F 4038 длиннокромочные AD 0803 Xtra-tec NCT ScrewFit угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами - с полной рабочей длиной зуба Инструмент Обозначение Dc мм d1 мм l4 мм l1 мм Lc мм Z Количество пластин Тип F4038.T18.020.Z01.15 20 T18 30 15 1 0,1 3 AD 0803.. F4038.T22.025.Z02.22 25 T22 40 22 2 0,1 6 F4038.T28.032.Z03.30 32 T28 50 30 3 0,2 12 F4038.W20.020.Z01.30 20 20 45 96 30 1 0,2 5 AD 0803.. F4038.W25.025.Z02.30 25 25 50 100 30 2 0,4 8 F4038.W32.032.Z03.30 32 32 50 105 30 3 0,6 12 F4038.W32.032.Z03.37 32 32 50 111 37 3 0,5 15 Хвостовик по DIN 1835-B Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. L F 162
