1792 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F142

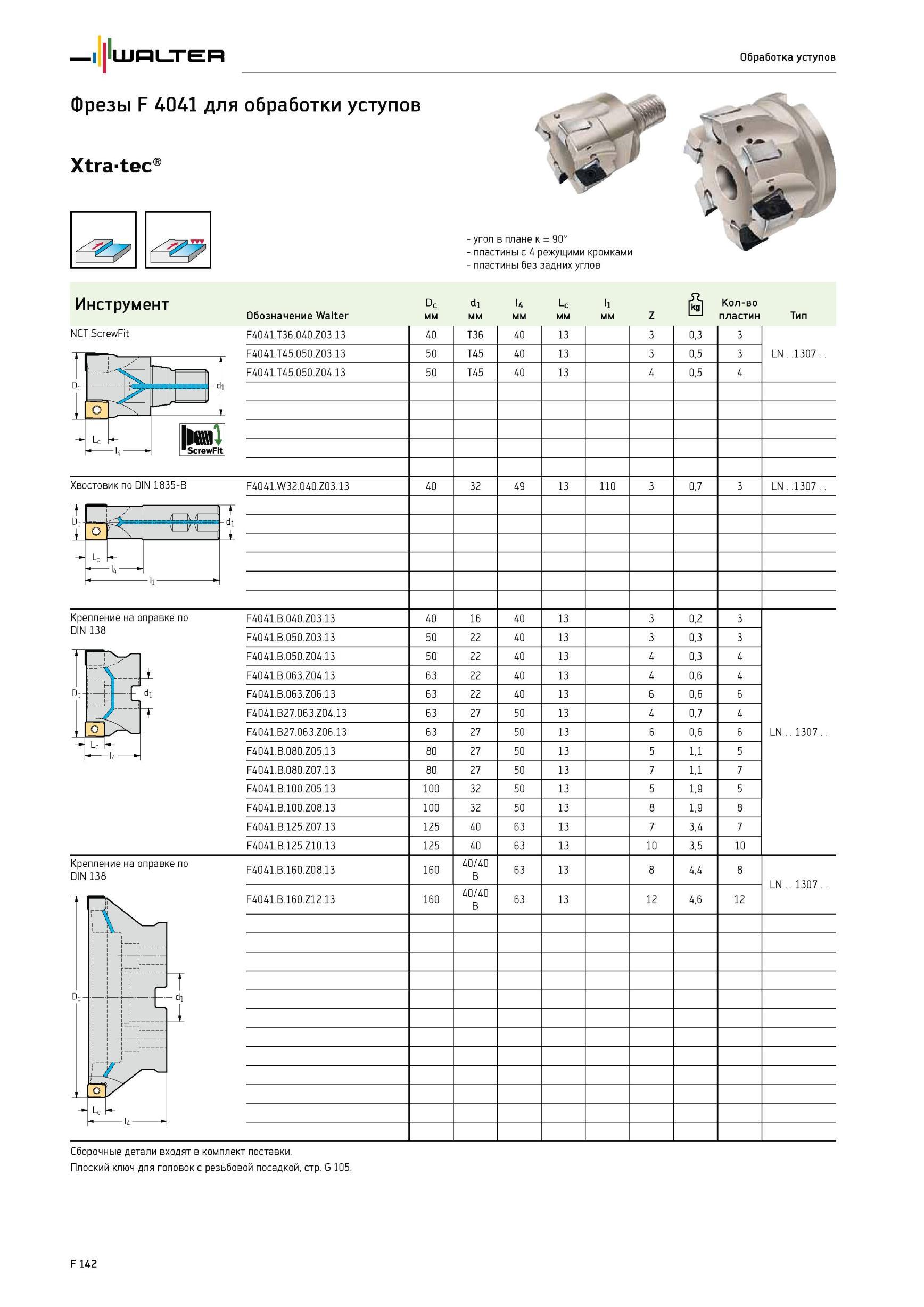

1792 Обработка уступов Фрезы F 4041 для обработки уступов Xtratec NCT ScrewFit угол в плане к 90° пластины с 4 режущими кромками пластины без задних углов Инструме Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F142

Обработка уступов Фрезы F 4041 для обработки уступов Xtratec NCT ScrewFit угол в плане к 90° пластины с 4 режущими кромками пластины без задних углов Инструме

Обработка уступов Фрезы F 4041 для обработки уступов Xtratec NCT ScrewFit угол в плане к 90° пластины с 4 режущими кромками пластины без задних углов Инструмент Обозначение Dc мм d1 мм l4 мм Lc мм l1 мм Z Количество пластин Тип F4041.T36.040.Z03.13 40 T36 40 13 3 0,3 3 LN 1307 F4041.T45.050.Z03.13 50 T45 40 13 3 0,5 3 F4041.T45.050.Z04.13 50 T45 40 13 4 0,5 4 F4041.W32.040.Z03.13 40 32 49 13 110 3 0,7 3 LN 1307 F4041.B.040.Z03.13 40 16 40 13 3 0,2 3 LN 1307.. F4041.B.050.Z03.13 50 22 40 13 3 0,3 3 F4041.B.050.Z04.13 50 22 40 13 4 0,3 4 F4041.B.063.Z04.13 63 22 40 13 4 0,6 4 F4041.B.063.Z06.13 63 22 40 13 6 0,6 6 F4041.B27.063.Z04.13 63 27 50 13 4 0,7 4 F4041.B27.063.Z06.13 63 27 50 13 6 0,6 6 F4041.B.080.Z05.13 80 27 50 13 5 1,1 5 F4041.B.080.Z07.13 80 27 50 13 7 1,1 7 F4041.B.100.Z05.13 100 32 50 13 5 1,9 5 F4041.B.100.Z08.13 100 32 50 13 8 1,9 8 F4041.B.125.Z07.13 125 40 63 13 7 3,4 7 F4041.B.125.Z10.13 125 40 63 13 10 3,5 10 F4041.B.160.Z08.13 160 40/40 B 63 13 8 4,4 8 LN 1307 F4041.B.160.Z12.13 160 40/40 B 63 13 12 4,6 12 Крепление на оправке по DIN 138 i 1 р di 1 t t Ol - LC Р- Крепление на оправке по DIN 138 Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. F 142
