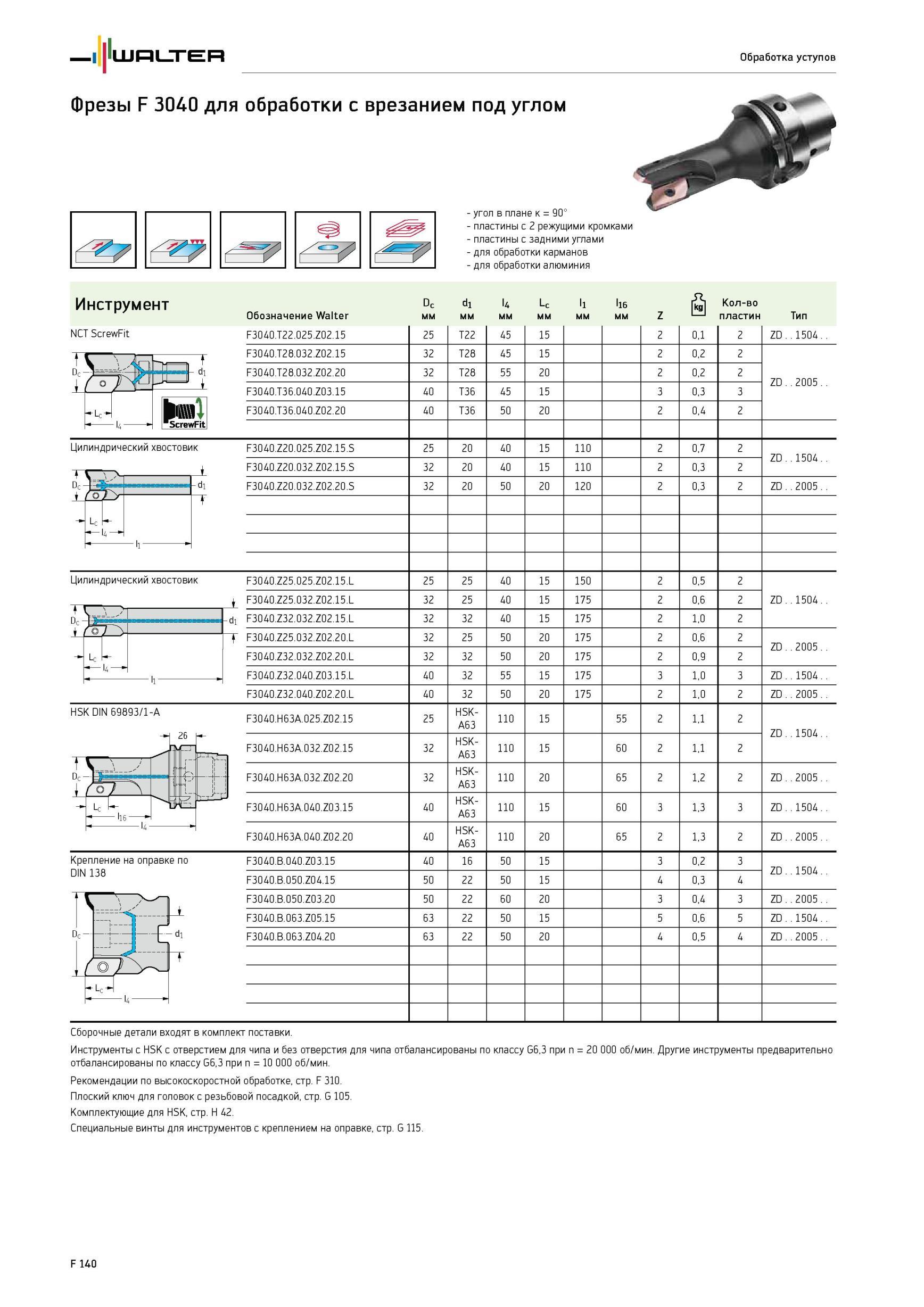

1790 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F140

1790 Обработка уступов Фрезы F 3040 для обработки с врезанием под углом У угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами для обработки Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F140

Обработка уступов Фрезы F 3040 для обработки с врезанием под углом У угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами для обработки

Обработка уступов Фрезы F 3040 для обработки с врезанием под углом У угол в плане к 90° пластины с 2 режущими кромками пластины с задними углами для обработки карманов для обработки алюминия Инструмент Обозначение Dc мм d1 мм U мм Lc мм l1 мм l16 мм Z fi Количество пластин Тип NCT ScrewFit F3040.T22.025.Z02.15 25 T22 45 15 2 0,1 2 ZD 1504. F3040.T28.032.Z02.15 32 T28 45 15 2 0,2 2 ZD 2005. F3040.T28.032.Z02.20 32 T28 55 20 2 0,2 2 F3040.T36.040.Z03.15 40 T36 45 15 3 0,3 3 F3040.T36.040.Z02.20 40 T36 50 20 2 0,4 2 F3040.Z20.025.Z02.15.S 25 20 40 15 110 2 0,7 2 ZD 1504. F3040.Z20.032.Z02.15.S 32 20 40 15 110 2 0,3 2 F3040.Z20.032.Z02.20.S 32 20 50 20 120 2 0,3 2 ZD 2005 F3040.Z25.025.Z02.15.L 25 25 40 15 150 2 0,5 2 ZD 1504. F3040.Z25.032.Z02.15.L 32 25 40 15 175 2 0,6 2 F3040.Z32.032.Z02.15.L 32 32 40 15 175 2 1,0 2 F3040.Z25.032.Z02.20.L 32 25 50 20 175 2 0,6 2 ZD 2005 F3040.Z32.032.Z02.20.L 32 32 50 20 175 2 0,9 2 F3040.Z32.040.Z03.15.L 40 32 55 15 175 3 1,0 3 ZD 1504 F3040.Z32.040.Z02.20.L 40 32 50 20 175 2 1,0 2 ZD 2005 F3040.H63A.025.Z02.15 25 HSK- A63 110 15 55 2 1,1 2 ZD 1504. F3040.H63A.032.Z02.15 32 HSK- A63 110 15 60 2 1,1 2 F3040.H63A.032.Z02.20 32 HSK- A63 110 20 65 2 1,2 2 ZD 2005 F3040.H63A.040.Z03.15 40 HSK- A63 110 15 60 3 1,3 3 ZD 1504 F3040.H63A.040.Z02.20 40 HSK- A63 110 20 65 2 1,3 2 ZD 2005 F3040.B.040.Z03.15 40 16 50 15 3 0,2 3 ZD 1504. F3040.B.050.Z04.15 50 22 50 15 4 0,3 4 F3040.B.050.Z03.20 50 22 60 20 3 0,4 3 ZD 2005 F3040.B.063.Z05.15 63 22 50 15 5 0,6 5 ZD 1504 F3040.B.063.Z04.20 63 22 50 20 4 0,5 4 ZD 2005 Цилиндрический хвостовик t c -l4 Цилиндрический хвостовик HSK DIN 69893/1-A Крепление на оправке по DIN 138 Сборочные детали входят в комплект поставки. Инструменты с HSK с отверстием для чипа и без отверстия для чипа отбалансированы по классу G6,3 при n 20 000 об/мин. Другие инструменты предварительно отбалансированы по классу G6,3 при n 10 000 об/мин. Рекомендации по высокоскоростной обработке, стр. F 310. Плоский ключ для головок с резьбовой посадкой, стр. G 105. Комплектующие для HSK, стр. H 42. Специальные винты для инструментов с креплением на оправке, стр. G 115. F 140
