Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

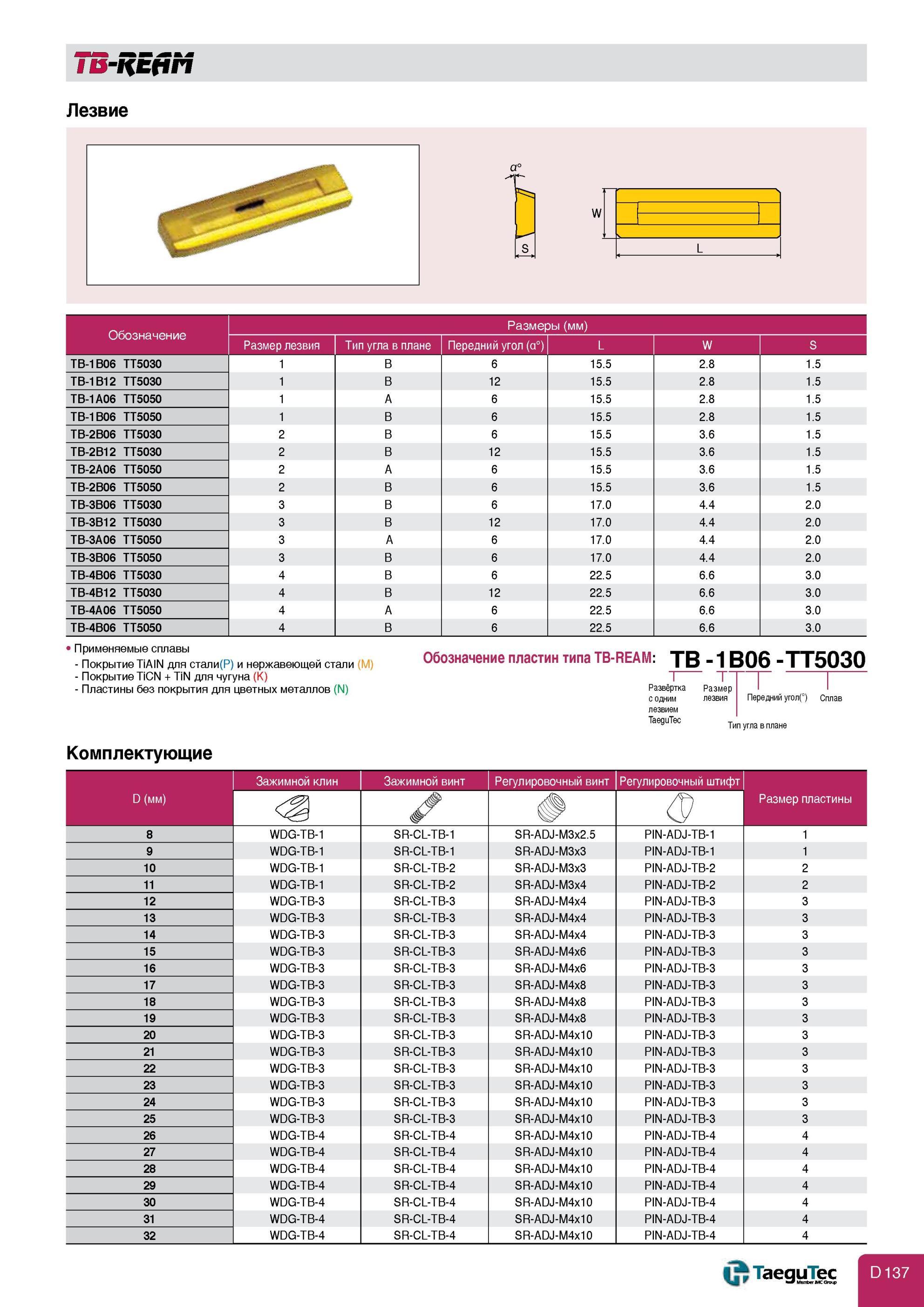

459 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D137

459 Обработка отверстий Система Taegutec для развертывания отверстий TB-REAM Лезвие сменное режущее Размеры Обозначение Комплектующие Сплав без покрытия для ц Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. D137

Обработка отверстий Система Taegutec для развертывания отверстий TB-REAM Лезвие сменное режущее Размеры Обозначение Комплектующие Сплав без покрытия для ц

Обработка отверстий Система Taegutec для развертывания отверстий TB-REAM Лезвие сменное режущее Размеры Обозначение Комплектующие Сплав без покрытия для цветных мет TM-REAMЛезвие W L Обозначение Размер лезвия Тип угла в плане Размеры (мм) Передний угол (а°) L W S TB-1B06 TT5030 1 B 6 15.5 2.8 1.5 TB-1B12 TT5030 1 B 12 15.5 2.8 1.5 TB-1A06 TT5050 1 A 6 15.5 2.8 1.5 TB-1B06 TT5050 1 B 6 15.5 2.8 1.5 TB-2B06 TT5030 2 B 6 15.5 3.6 1.5 TB-2B12 TT5030 2 B 12 15.5 3.6 1.5 TB-2A06 TT5050 2 A 6 15.5 3.6 1.5 TB-2B06 TT5050 2 B 6 15.5 3.6 1.5 TB-3B06 TT5030 3 B 6 17.0 4.4 2.0 TB-3B12 TT5030 3 B 12 17.0 4.4 2.0 TB-3A06 TT5050 3 A 6 17.0 4.4 2.0 TB-3B06 TT5050 3 B 6 17.0 4.4 2.0 TB-4B06 TT5030 4 B 6 22.5 6.6 3.0 TB-4B12 TT5030 4 B 12 22.5 6.6 3.0 TB-4A06 TT5050 4 A 6 22.5 6.6 3.0 TB-4B06 TT5050 4 B 6 22.5 6.6 3.0 1 Применяемые сплавы - Покрытие TiAIN для стали) и нержавеющей стали (M) - Покрытие TiCN + TiN для чугуна (K) - Пластины без покрытия для цветных металлов (N) Обозначение пластин типа TB-REAM TB -1B06 -TT5030 г Развёртка с одним лезвием TaeguTec г Размер лезвия Передний угол(°) Сплав Тип угла в плане Комплектующие Зажимной клин Зажимной винт Регулировочный винт Регулировочный штифт D (мм)g) Размер пластины 8 WDG-TB-1 SR-CL-TB-1 SR-ADJ-M3x2.5 PIN-ADJ-TB-1 1 9 WDG-TB-1 SR-CL-TB-1 SR-ADJ-M3x3 PIN-ADJ-TB-0 WDG-TB-1 SR-CL-TB-2 SR-ADJ-M3x3 PIN-ADJ-TB-2 2 11 WDG-TB-1 SR-CL-TB-2 SR-ADJ-M3x4 PIN-ADJ-TB-2 2 12 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x4 PIN-ADJ-TB-3 3 13 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x4 PIN-ADJ-TB-3 3 14 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x4 PIN-ADJ-TB-3 3 15 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x6 PIN-ADJ-TB-3 3 16 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x6 PIN-ADJ-TB-3 3 17 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x8 PIN-ADJ-TB-3 3 18 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x8 PIN-ADJ-TB-3 3 19 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x8 PIN-ADJ-TB-3 3 20 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x10 PIN-ADJ-TB-3 3 21 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x10 PIN-ADJ-TB-3 3 22 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x10 PIN-ADJ-TB-3 3 23 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x10 PIN-ADJ-TB-3 3 24 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x10 PIN-ADJ-TB-3 3 25 WDG-TB-3 SR-CL-TB-3 SR-ADJ-M4x10 PIN-ADJ-TB-3 3 26 WDG-TB-4 SR-CL-TB-4 SR-ADJ-M4x10 PIN-ADJ-TB-4 4 27 WDG-TB-4 SR-CL-TB-4 SR-ADJ-M4x10 PIN-ADJ-TB-4 4 28 WDG-TB-4 SR-CL-TB-4 SR-ADJ-M4x10 PIN-ADJ-TB-4 4 29 WDG-TB-4 SR-CL-TB-4 SR-ADJ-M4x10 PIN-ADJ-TB-4 4 30 WDG-TB-4 SR-CL-TB-4 SR-ADJ-M4x10 PIN-ADJ-TB-4 4 31 WDG-TB-4 SR-CL-TB-4 SR-ADJ-M4x10 PIN-ADJ-TB-4 4 32 WDG-TB-4 SR-CL-TB-4 SR-ADJ-M4x10 PIN-ADJ-TB-4 4 TaeguTec S
