465 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D143

465 Обработка отверстий Система для развертывания отверстий Taegutec TB-REAM Руководство по использованию Замена пластины Использование установочного приспосо Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. D143

Обработка отверстий Система для развертывания отверстий Taegutec TB-REAM Руководство по использованию Замена пластины Использование установочного приспосо

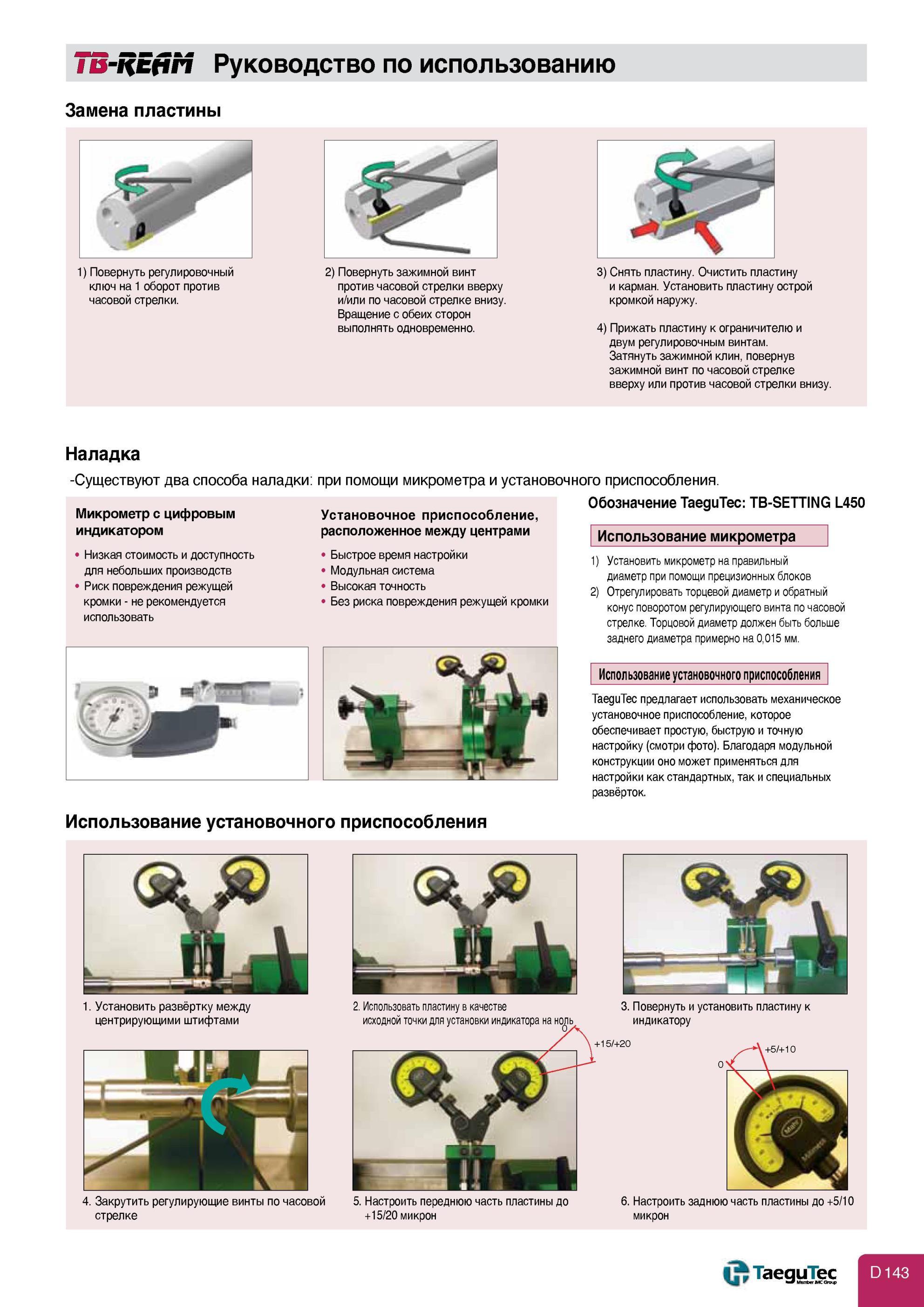

Обработка отверстий Система для развертывания отверстий Taegutec TB-REAM Руководство по использованию Замена пластины Использование установочного приспособления Руководство по использованию Замена пластины 1) Повернуть регулировочный 2) Повернуть зажимной винт ключ на 1 оборот против против часовой стрелки вверху часовой стрелки. и/или по часовой стрелке внизу. Вращение с обеих сторон выполнять одновременно. 3) Снять пластину. Очистить пластину и карман. Установить пластину острой кромкой наружу. 4) Прижать пластину к ограничителю и двум регулировочным винтам. Затянуть зажимной клин, повернув зажимной винт по часовой стрелке вверху или против часовой стрелки внизу. Наладка -Существуют два способа наладки при помощи микрометра и установочного приспособления. Обозначение TaeguTec TB-SETTING L450 Микрометр с цифровым Установочное приспособление, индикат°р°м распол°женн°е между центрами [Использование микрометра Низкая стоим°сть и д°ступн°сть Быстрое время настройки 1) Установить микрометр на правильный для небольших производств Модульная систэда диаметр при помощи прецизионных блоков Риск повреждения режущей Высокая точность 2) Отрегулировать торцевой диаметр и обратный кромки - не 1зекомендуется Без риска повреждения режущей кромки Конус поворотом регулирующего винта по часовой использовать стрелке. Торцовой диаметр должен быть больше заднего диаметра примерно на 0,015 мм. Использование установочного приспособления TaeguTec предлагает использовать механическое установочное приспособление, которое обеспечивает простую, быструю и точную настройку (смотри фото). Благодаря модульной конструкции оно может применяться для настройки как стандартных, так и специальных развёрток. Использование установочного приспособления Микрометр с цифровым индикатором Низкая стоимость и доступность для небольших производств Риск повреждения режущей кромки - не рекомендуется использовать Установочное приспособление, расположенное между центрами Быстрое время настройки Модульная система Высокая точность Без риска повреждения режущей кромки 1. Установить развёртку между центрирующими штифтами 2. Использовать пластину в качестве исходной точки для установки индикатора на ноль 3. Повернуть и установить пластину к индикатору 4. Закрутить регулирующие винты по часовой 5. Настроить переднюю часть пластины до стрелке +15/20 микрон 6. Настроить заднюю часть пластины до +5/10 микрон TaeguTec 0
