Обработка отверстий резцовыми головками с СРП для наружной обработки Токарные державки Walter Capto для наружной обработки могут быть использованы —> _

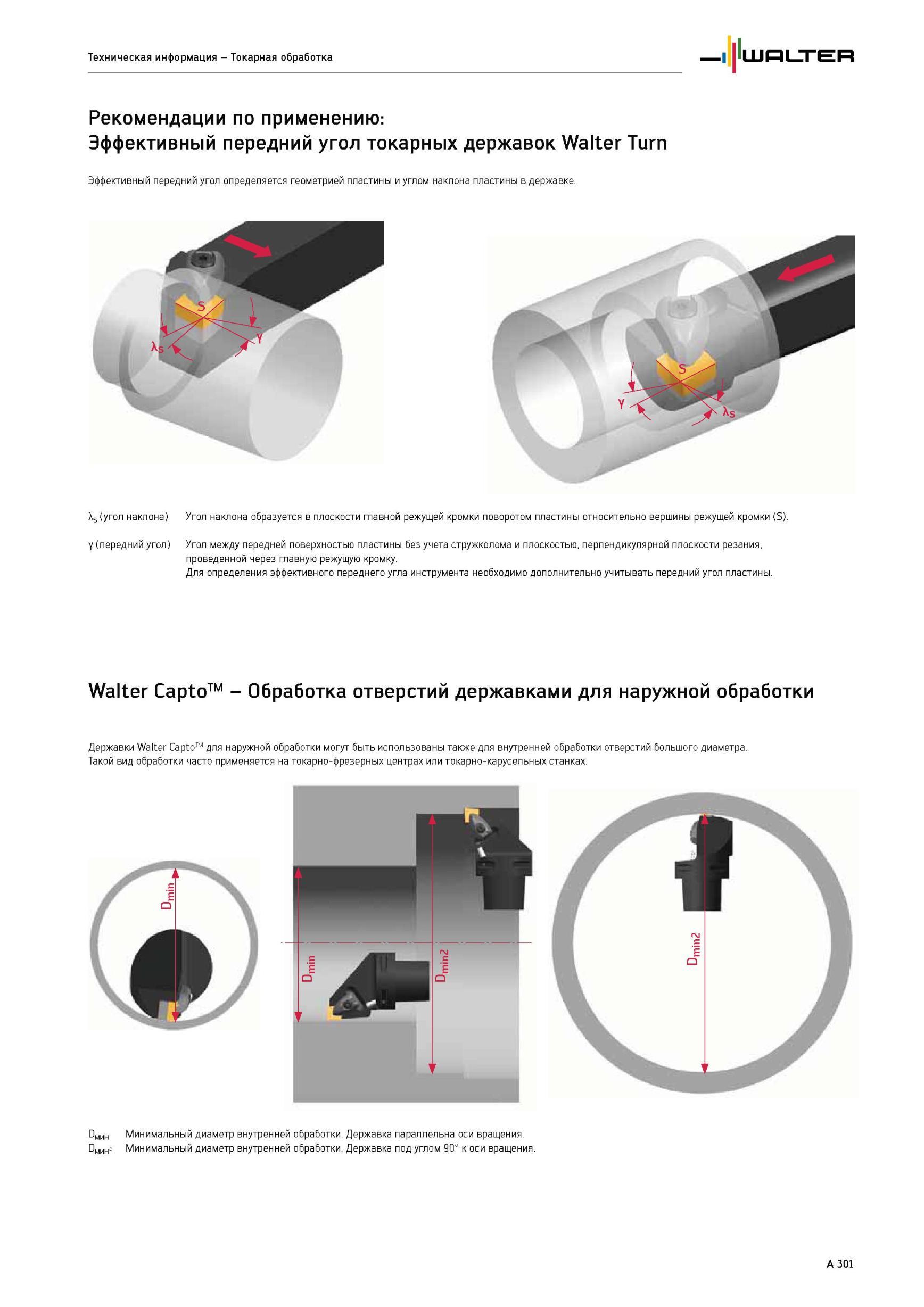

305 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A301

305 Обработка отверстий резцовыми головками с СРП для наружной обработки Токарные державки Walter Capto для наружной обработки могут быть использованы —> _ Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A301

Обработка отверстий резцовыми головками с СРП для наружной обработки Токарные державки Walter Capto для наружной обработки могут быть использованы —> _

Обработка отверстий резцовыми головками с СРП для наружной обработки Токарные державки Walter Capto для наружной обработки могут быть использованы —> _ также для внутренней обработки отверстий большого диаметра. Такой вид обработки часто применяется на токарно-фрезерных центрах или токарно-карусельных станках. DMm Минимальный диаметр внутренней обработки. Державка параллельна оси вращения. DMm2 Минимальный диаметр внутренней обработки. Державка под углом 90° к оси вращения. X A 301 Техническая информация - Токарная обработка Рекомендации по применению Эффективный передний угол токарных державок Walter Turn Эффективный передний угол определяется геометрией пластины и углом наклона пластины в державке. Jaг Xs (угол наклона) Угол наклона образуется в плоскости главной режущей кромки поворотом пластины относительно вершины режущей кромки (S). Y (передний угол) Угол между передней поверхностью пластины без учета стружколома и плоскостью, перпендикулярной плоскости резания, проведенной через главную режущую кромку. Для определения эффективного переднего угла инструмента необходимо дополнительно учитывать передний угол пластины. Walter Capto -
