Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

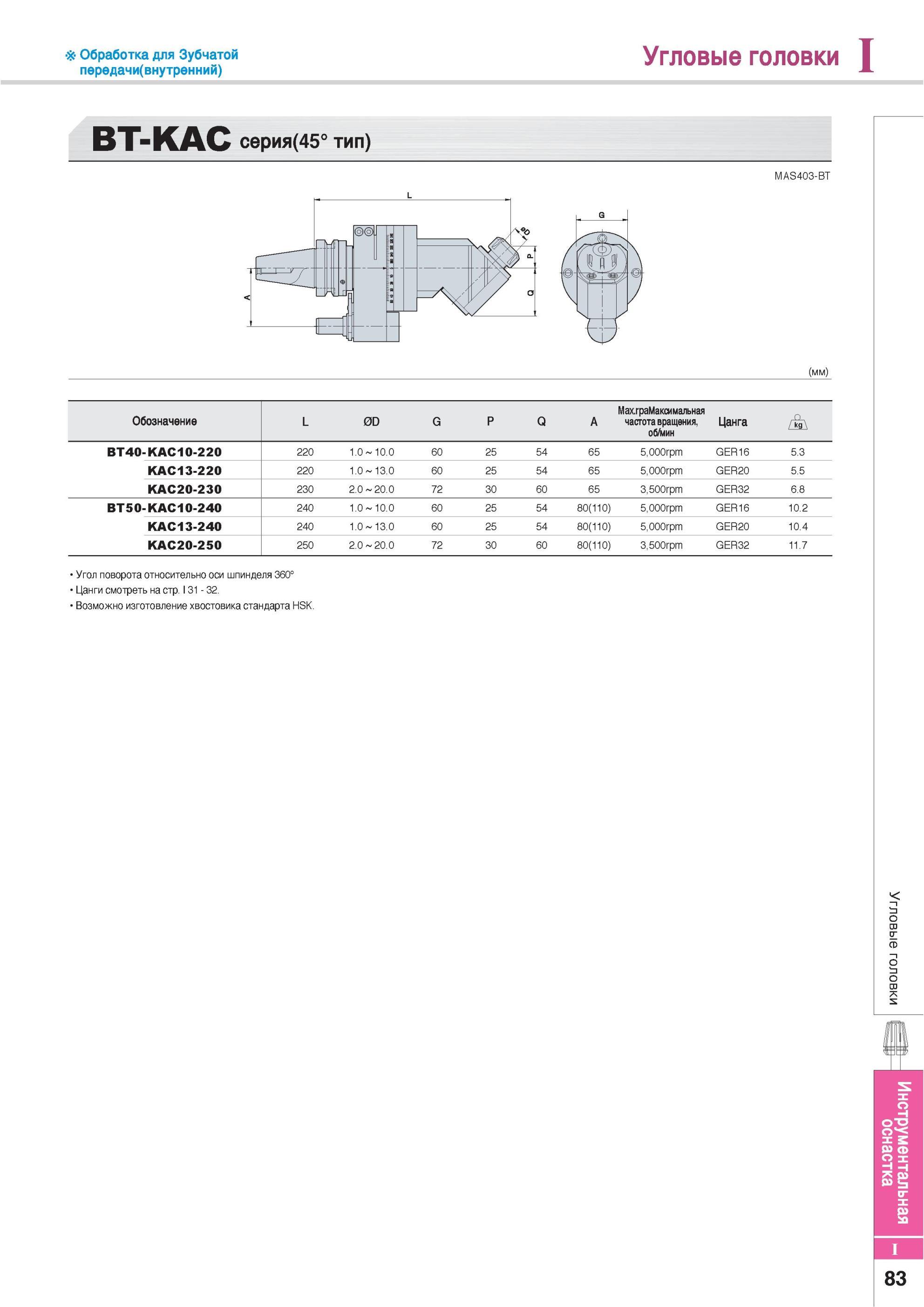

873 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I83

873 Обработка для Зубчатой передачи внутренний Угловые головки Инструментальная оснастка BT-KAC серия (45° тип) MAS 403-BT Обозначение L 0D G P Q A Max частота Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I83

Обработка для Зубчатой передачи внутренний Угловые головки Инструментальная оснастка BT-KAC серия (45° тип) MAS 403-BT Обозначение L 0D G P Q A Max частота

Обработка для Зубчатой передачи внутренний Угловые головки Инструментальная оснастка BT-KAC серия (45° тип) MAS 403-BT Обозначение L 0D G P Q A Max. частота вращения об/мин Цанга A BT40-KAC10-220 220 1.0 10.0 60 25 54 65 5,000rpm GER16 5.3 KAC13-220 220 1.0 13.0 60 25 54 65 5,000rpm GER20 5.5 KAC20-230 230 2.0 20.0 72 30 60 65 3,500rpm GER32 6.8 BT50-KAC10-240 240 1.0 10.0 60 25 54 80(110) 5,000rpm GER16 10.2 KAC13-240 240 1.0 13.0 60 25 54 80(110) 5,000rpm GER20 10.4 KAC20-250 250 2.0 20.0 72 30 60 80(110) 3,500rpm GER32 11.7 Угол поворота относительно оси шпинделя 360° Цанги смотреть на стр. 31 32. Возможно изготовление хвостовика стандарта HSK. 83
