Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

Обозначение сборных токарных державок для токарной обработки Часть 2 Задний угол режущей пластины Направление точения Высота Ширина Длина резца

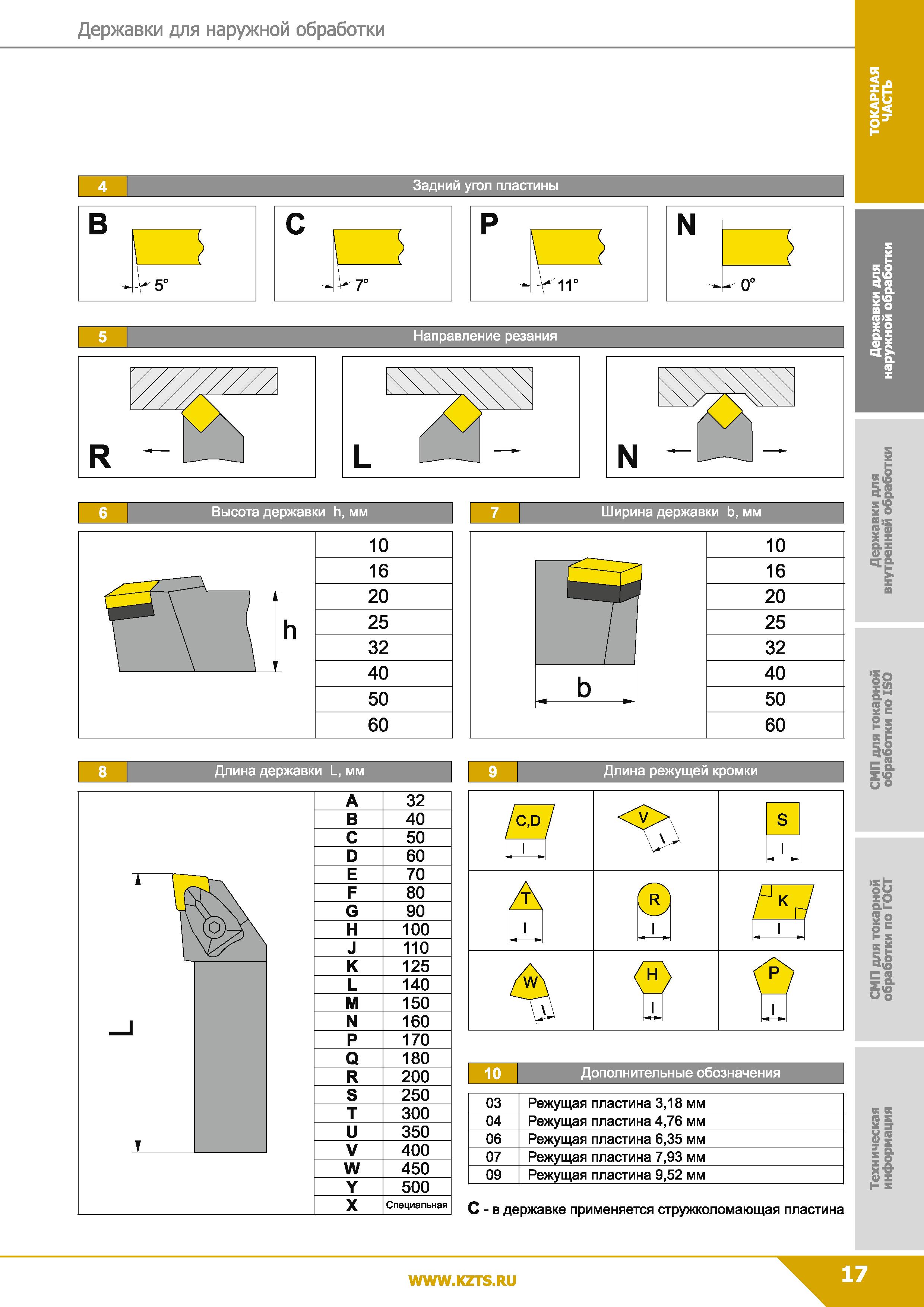

17 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.17

17 Обозначение сборных токарных державок для токарной обработки Часть 2 Задний угол режущей пластины Направление точения Высота Ширина Длина резца Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 17

Обозначение сборных токарных державок для токарной обработки Часть 2 Задний угол режущей пластины Направление точения Высота Ширина Длина резца

Обозначение сборных токарных державок для токарной обработки Часть 2 Задний угол режущей пластины Направление точения Высота Ширина Длина резца _ Державки для наружной обработки Задний угол пластины 11е N Направление резания Ы- N М Высота державки h, мм Ширина державки Ь, мм 10 16 ат -р h 20 1 . 25 32 40 50 60 10 16 20 25 32 ь 40 50 60 Длина державки А 32 В 40 С 50 D 60 Е 70 F 80 G 90 Н 100 J 110 К 125 L 140 М 150 N 160 Р 170 Q 180 R 200 S 250 Т 300 и 350 V 400 W 450 Y 500 X Специальная 9 Длина режущей кромки 10 Дополнительные обозначения 03 Режущая пластина 3,18 мм 04 Режущая пластина 4,76 мм 06 Режущая пластина 6,35 мм 07 Режущая пластина 7,93 мм 09 Режущая пластина 9,52 мм С - в державке применяется стружколомающая пластина




См.также / See also :

Обозначение резцов / Turning tool ISO code system

Маркировка пластин сменных режущих / ISO insert designation chart

Способы крепления пластин / Insert clamping system

Резцы по металлу со сменными пластинами / Metal lathe tools Features

Технология токарной обработки металлов / Basics of metal turning

Формулы точения / Turning formulas

Растачивание на токарном станке / Boring on a lathe



Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

14 Каталог производителя режущего инструмента в России Начало раздела Сборные токарные резцы КЗТС со сменными режущими пластинами из твердого сплава Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 1414 Каталог производителя режущего инструмента в России Начало раздела Сборные токарные резцы КЗТС со сменными режущими пластинами из твердого сплава15 Токарные державки КЗТС по ISO для наружной обработки Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 1515 16 Расшифровка системы обозначения токарных державок для наружной токарной обработки Часть 1 Вид закрепления сменной пластины Главный угол в плане Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 1616 Расшифровка системы обозначения токарных державок для наружной токарной обработки Часть 1 Вид закрепления сменной пластины Главный угол в плане18 Токарный инструмент КЗТС CKJNR/L Сборные резцы для наружного фасонного точения Система крепления СМП Прижим прихватом сверху Основные размеры Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 1818 Токарный инструмент КЗТС CKJNR/L Сборные резцы для наружного фасонного точения Система крепления СМП Прижим прихватом сверху Основные размеры19 Сборный токарный инструмент со сменными режущими пластинами Державки CSDNN для наружной обработки Прижим прихватом сверху Основные размеры Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 1919 Сборный токарный инструмент со сменными режущими пластинами Державки CSDNN для наружной обработки Прижим прихватом сверху Основные размеры20 Токарные державки КЗТС с механическим креплением сменных режущих пластин Станочный инструмент для наружной обработки Прижим СМП прихватом сверху Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 2020 Токарные державки КЗТС с механическим креплением сменных режущих пластин Станочный инструмент для наружной обработки Прижим СМП прихватом сверху
