HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

Обозначение осей на фрезерных станках Правило правой руки Оси X Y и Z на фрезерном станке обозначаются как ось инструмента главная ось (1-я

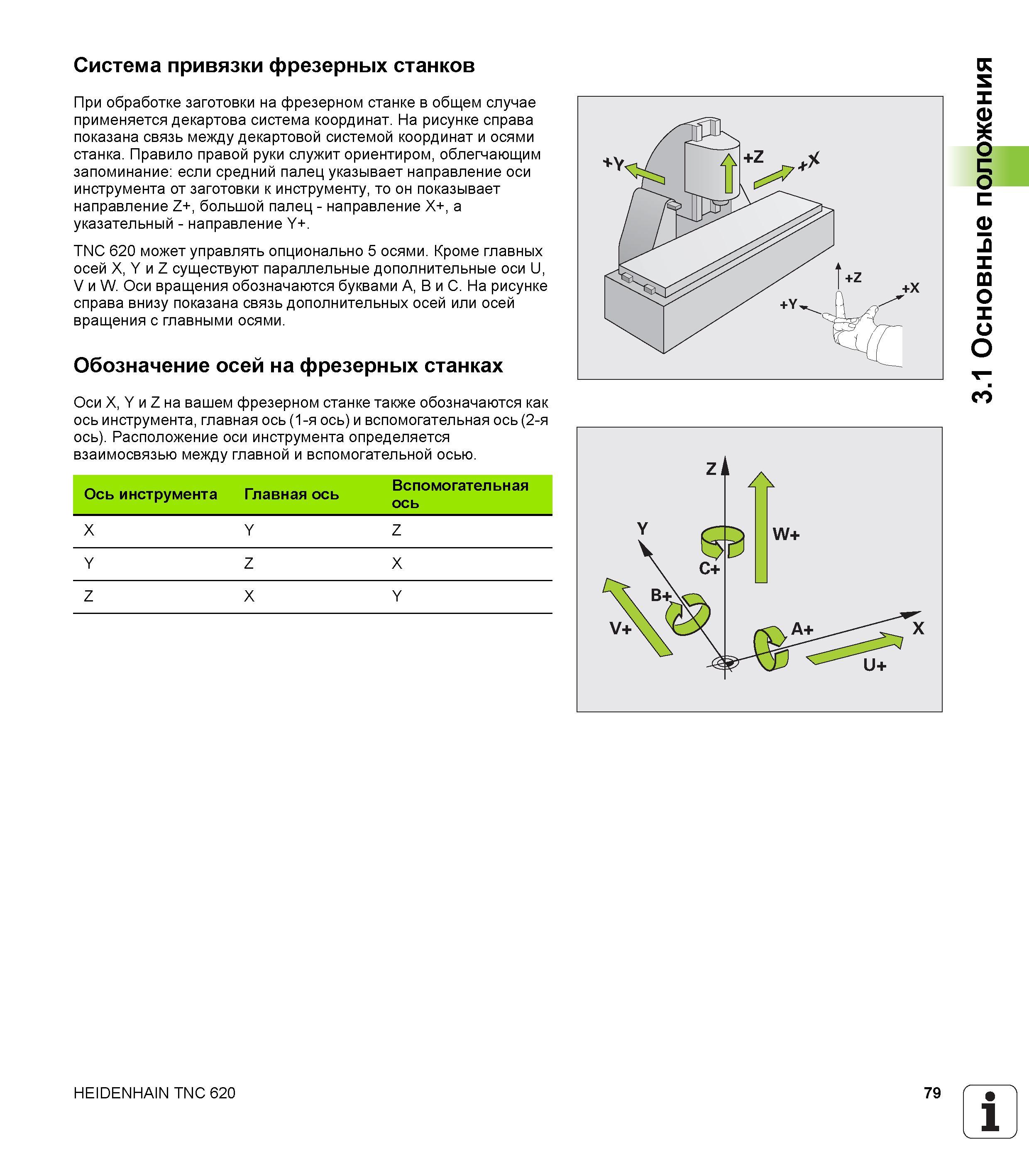

79 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.79

79 Обозначение осей на фрезерных станках Правило правой руки Оси X Y и Z на фрезерном станке обозначаются как ось инструмента главная ось (1-я Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 79

Обозначение осей на фрезерных станках Правило правой руки Оси X Y и Z на фрезерном станке обозначаются как ось инструмента главная ось (1-я

Обозначение осей на фрезерных станках Правило правой руки Оси X Y и Z на фрезерном станке обозначаются как ось инструмента главная ось (1-я ось) и вспомогательная ось (2-я ось). Расположение оси инструмента определяется взаимосвязью между главной и вспомогательной осью. Ось инструмента Главная ось Вспомогательная ось X Y Z Y Z X Z X Y HEIDENHAIN TNC 620 79 1 3.1 Основные положения Система привязки фрезерных станков При обработке заготовки на фрезерном станке в общем случае применяется декартова система координат. На рисунке справа показана связь между декартовой системой координат и осями станка. Правило правой руки служит ориентиром облегчающим запоминание если средний палец указывает направление оси инструмента от заготовки к инструменту то он показывает направление Z+ большой палец - направление X+ а указательный - направление Y+. TNC 620 может управлять опционально 5 осями. Кроме главных осей X Y и Z существуют параллельные дополнительные оси U V и W. Оси вращения обозначаются буквами A B и C. На рисунке справа внизу показана связь дополнительных осей или осей вращения с главными осями.
