HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

Новое поколение станочной инструментальной оснастки HSK-32/40/50/63/80/100 форма A до F от Hahn Kolb Для составления коммерческого предложения нам нео

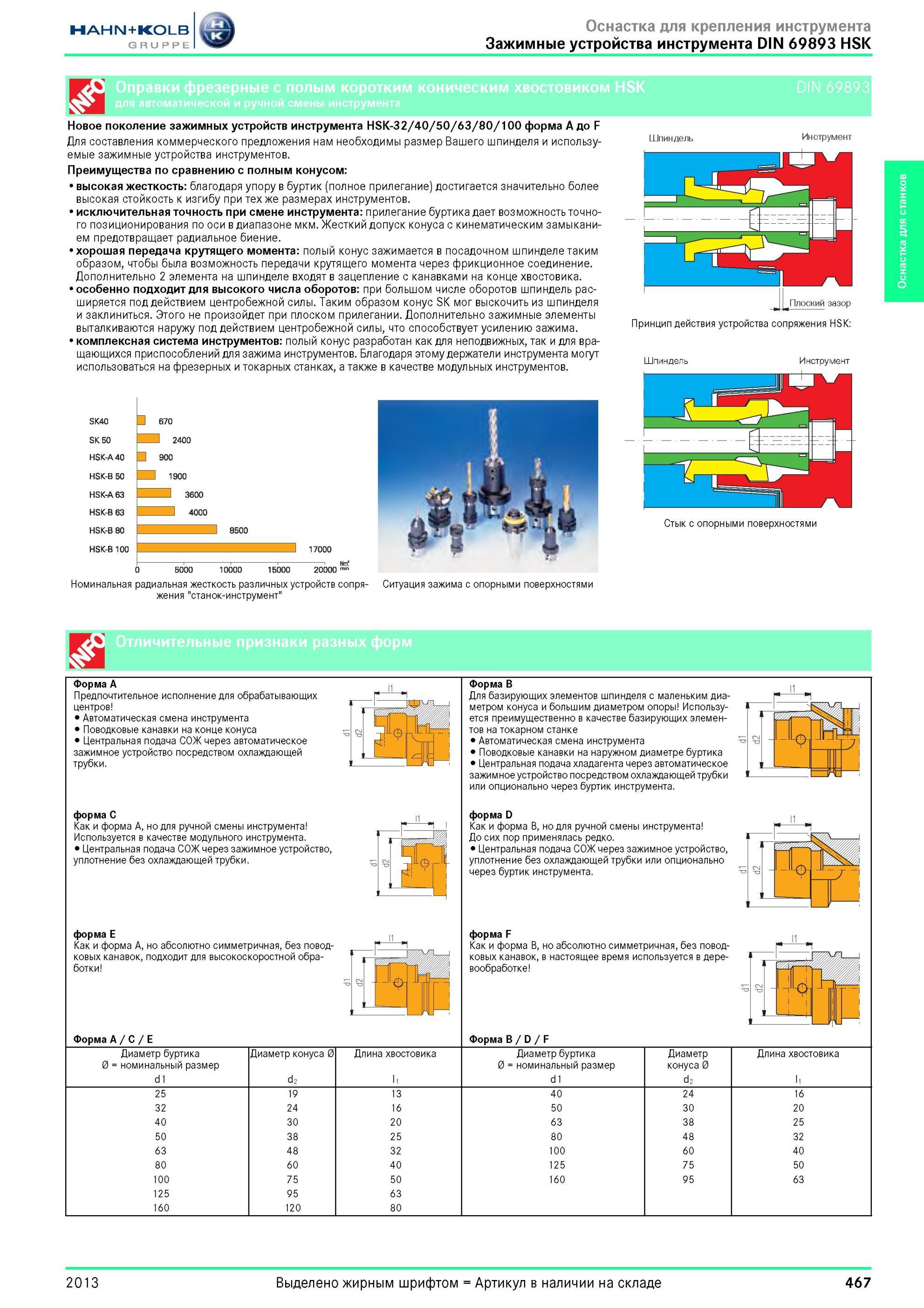

467 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.467

467 Новое поколение станочной инструментальной оснастки HSK-32/40/50/63/80/100 форма A до F от Hahn Kolb Для составления коммерческого предложения нам нео Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 467

Новое поколение станочной инструментальной оснастки HSK-32/40/50/63/80/100 форма A до F от Hahn Kolb Для составления коммерческого предложения нам нео

Новое поколение станочной инструментальной оснастки HSK-32/40/50/63/80/100 форма A до F от Hahn Kolb Для составления коммерческого предложения нам необходимы размер Вашего шпинделя и используемые зажимные устройства инструментов. Преимущества по сравнению с полным конусом высокая жесткость благодаря упору в буртик (полное прилегание) достигается значительно более высокая стойкость к изгибу при тех же размерах инструментов. исключительная точность при смене инструмента прилегание буртика дает возможность точного позиционирования по оси в диапазоне мкм. Жесткий допуск конуса с кинематическим замыканием предотвращает радиальное биение. хорошая передача крутящего момента полый конус зажимается в посадочном шпинделе таким образом, чтобы была возможность передачи крутящего момента через фрикционное соединение. Дополнительно 2 элемента на шпинделе входят в зацепление с канавками на конце хвостовика. особенно подходит для высокого числа оборотов при большом числе оборотов шпиндель расширяется под действием центробежной силы. Таким образом конус SK мог выскочить из шпинделя и заклиниться. Этого не произойдет при плоском прилегании. Дополнительно зажимные элементы выталкиваются наружу под действием центробежной силы, что способствует усилению зажима. комплексная система инструментов полый конус разработан как для неподвижных, так и для вращающихся приспособлений для зажима инструментов. Благодаря этому держатели инструмента могут использоваться на фрезерных и токарных станках, а также в качестве модульных инструментов. Шпиндель Инструмент J Плоский зазор Принцип действия устройства сопряжения HSK Шпиндель Инструмент Стык с опорными поверхностями Номинальная радиальная жесткость различных устройств сопря- Ситуация зажима с опорными поверхностями жения "станок-инструмент" Форма A Предпочтительное исполнение для обрабатывающих центров Автоматическая смена инструмента Поводковые канавки на конце конуса Центральная подача СОЖ через автоматическое зажимное устройство посредством охлаждающей трубки. форма C Как и форма A, но для ручной смены инструмента Используется в качестве модульного инструмента. Центральная подача СОЖ через зажимное устройство, уплотнение без охлаждающей трубки. форма E Как и форма A, но абсолютно симметричная, без поводковых канавок, подходит для высокоскоростной обработки Форма A / C / E Форма B Для базирующих элементов шпинделя с маленьким диаметром конуса и большим диаметром опоры Используется преимущественно в качестве базирующих элементов на токарном станке Автоматическая смена инструмента Поводковые канавки на наружном диаметре буртика Центральная подача хладагента через автоматическое зажимное устройство посредством охлаждающей трубки или опционально через буртик инструмента. форма D Как и форма B, но для ручной смены инструмента До сих пор применялась редко. Центральная подача СОЖ через зажимное устройство, уплотнение без охлаждающей трубки или опционально через буртик инструмента. форма F Как и форма B, но абсолютно симметричная, без поводковых канавок, в настоящее время используется в деревообработке Форма B / D / F Диаметр буртика 0 номинальный размер d1 Диаметр конуса 0 d2 Длина хвостовика I1 Диаметр буртика 0 номинальный размер d1 Диаметр конуса 0 d2 Длина хвостовика I1 25 19 13 40 24 16 32 24 16 50 30 20 40 30 20 63 38 25 50 38 25 80 48 32 63 48 32 100 60 40 80 60 40 125 75 50 100 75 50 160 95 63 125 95 63 160 120 80 2013 467 Оснастка для станков зажимных устройств инструмента
