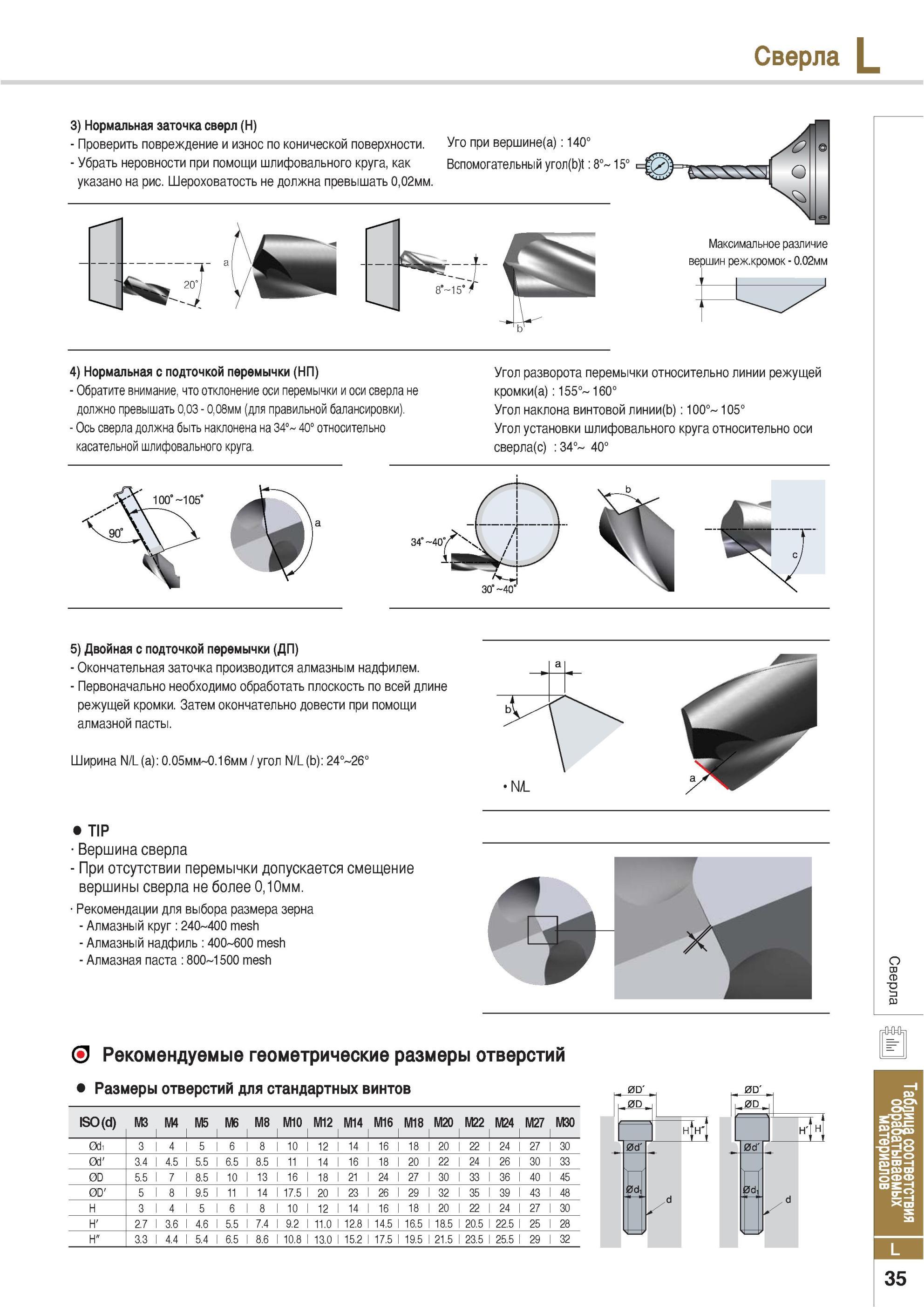

965 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.L35

965 Нормальная заточка сверл Проверить повреждение и износ по конической поверхности Убрать неровности при помощи шлифовального круга Шероховатость не должна п Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. L35

Нормальная заточка сверл Проверить повреждение и износ по конической поверхности Убрать неровности при помощи шлифовального круга Шероховатость не должна п

Нормальная заточка сверл Проверить повреждение и износ по конической поверхности Убрать неровности при помощи шлифовального круга Шероховатость не должна превышать 0,02мм. Угол при вершине 140° Вспомогательный угол 8° 15° Максимальное различие вершин реж.кромок 0.02 мм 4) Нормальная с подточкой перемычки (НП) Обратите внимание что отклонение оси перемычки и оси сверла не должно превышать 0,03 0,08 мм (для правильной балансировки). Ось сверла должна быть наклонена на 34° 40° относительно касательной шлифовального круга. Угол разворота перемычки относительно линии режущей кромки(в) 155° 160° Угол наклона винтовой линии(Ь) 100° 105° Угол установки шлифовального круга относительно оси сверла) 34° 40° 100°-105° 34 4С 5) Двойная с подточкой перемычки (ДП) Окончательная заточка производится алмазным надфилем. Первоначально необходимо обработать плоскость по всей длине режущей кромки. Затем окончательно довести при помощи алмазной пасты. Ширина N/L (a) 0.05 мм 0.16 мм угол N/L (Ь) 24° 26° TIP Вершина сверла При отсутствии перемычки допускается смещение вершины сверла не более 0,10мм. Рекомендации для выбора размера зерна Алмазный круг 240 400 mesh Алмазный надфиль 400 600 mesh Алмазная паста 800 1500 mesh Рекомендуемые геометрические размеры отверстий Размеры отверстий для стандартных винтов ISO (d) M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 0d1 4 5 6 8 10 12 14 16 18 20 22 24 27 30 0d' 3.4 4.5 5.5 6.5 8.5 11 14 16 18 20 22 24 26 30 33 0D 5.5 7 8.5 10 13 16 18 21 24 27 30 33 36 40 45 0D' 5 8 9.5 11 14 17.5 20 23 26 29 32 35 39 43 48 H 4 5 6 8 10 12 14 16 18 20 22 24 27 30 H' 2.7 3.6 4.6 5.5 7.4 9.2 11.0 12.8 14.5 16.5 18.5 20.5 22.5 25 28 H" 3.3 4.4 5.4 6.5 8.6 10.8 13.0 15.2 17.5 19.5 21.5 23.5 25.5 29 32 00' и 0D. НЗ 0сГ 0D' 0D 0сГ 06 ЮН 35 Сверла
