Немецкий токарный металлорежущий инструмент Резьбовые твердосплавные полнопрофильные пластины Walter NTS для нарезания внутренней дюймовой резьбы UNJ 60

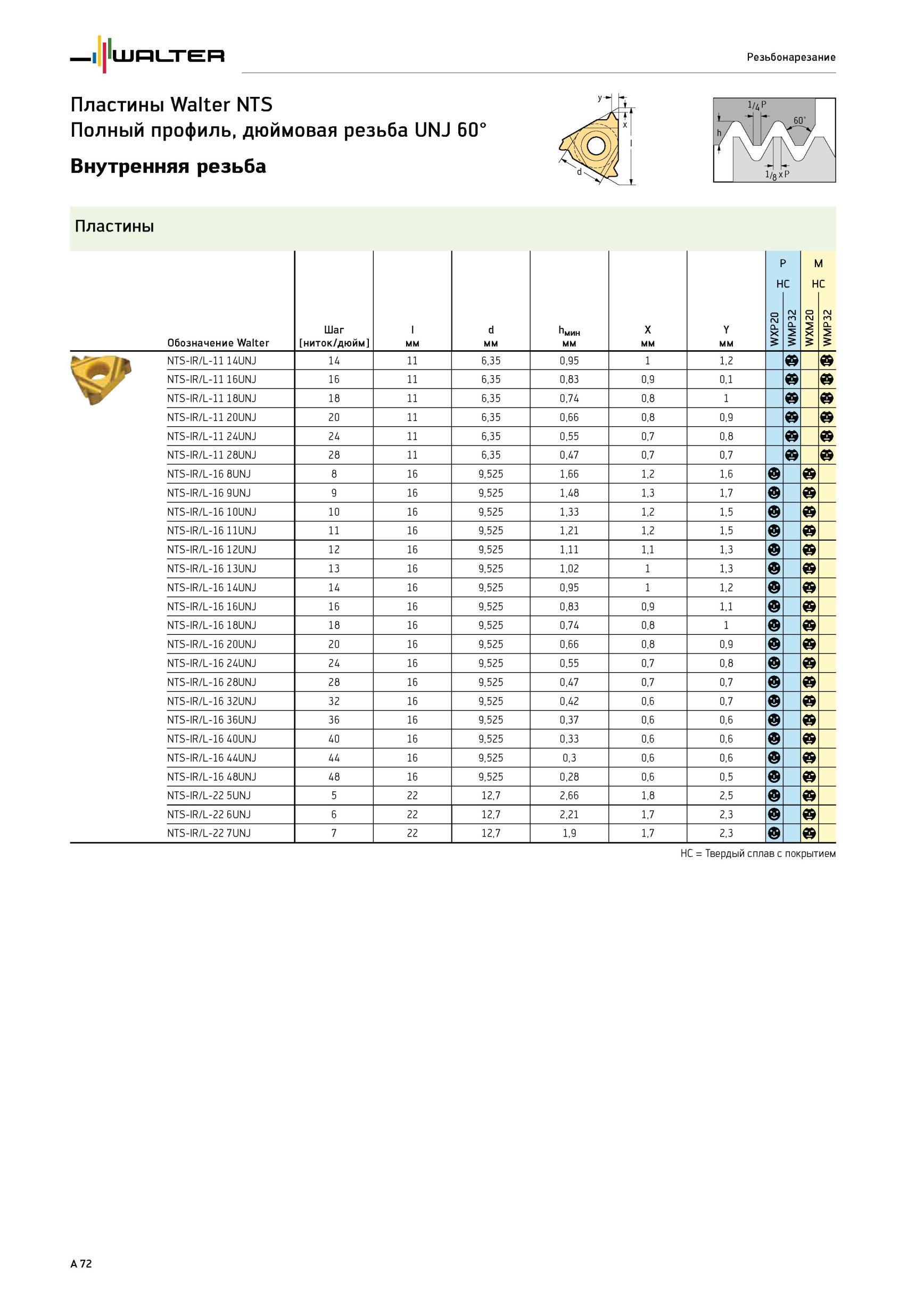

76 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A72

76 Немецкий токарный металлорежущий инструмент Резьбовые твердосплавные полнопрофильные пластины Walter NTS для нарезания внутренней дюймовой резьбы UNJ 60 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A72

Немецкий токарный металлорежущий инструмент Резьбовые твердосплавные полнопрофильные пластины Walter NTS для нарезания внутренней дюймовой резьбы UNJ 60

Немецкий токарный металлорежущий инструмент Резьбовые твердосплавные полнопрофильные пластины Walter NTS для нарезания внутренней дюймовой резьбы UNJ 60 _ Обозначение Walter Шаг ниток/дюйм l мм d мм hMM4 мм X мм Y мм WX WMP32 n M H о f>J X WX /1 C 2 m M NTS-IR/L-11 14UNJ 14 11 6,35 0,95 1 1,2 NTS-IR/L-11 16UNJ 16 11 6,35 0,83 0,9 0,1 t NTS-IR/L-11 18UNJ 18 11 6,35 0,74 0,8 1 NTS-IR/L-11 20UNJ 20 11 6,35 0,66 0,8 0,9 NTS-IR/L-11 24UNJ 24 11 6,35 0,55 0,7 0,8 NTS-IR/L-11 28UNJ 28 11 6,35 0,47 0,7 0,7 NTS-IR/L-16 8UNJ 8 16 9,525 1,66 1,2 1,6 NTS-IR/L-16 9UNJ 9 16 9,525 1,48 1,3 1,7 NTS-IR/L-16 10UNJ 10 16 9,525 1,33 1,2 1,5 NTS-IR/L-16 11UNJ 11 16 9,525 1,21 1,2 1,5 NTS-IR/L-16 12UNJ 12 16 9,525 1,11 1,1 1,3 NTS-IR/L-16 13UNJ 13 16 9,525 1,02 1 1,3 NTS-IR/L-16 14UNJ 14 16 9,525 0,95 1 1,2 NTS-IR/L-16 16UNJ 16 16 9,525 0,83 0,9 1,1 NTS-IR/L-16 18UNJ 18 16 9,525 0,74 0,8 1 NTS-IR/L-16 20UNJ 20 16 9,525 0,66 0,8 0,9 NTS-IR/L-16 24UNJ 24 16 9,525 0,55 0,7 0,8 NTS-IR/L-16 28UNJ 28 16 9,525 0,47 0,7 0,7 NTS-IR/L-16 32UNJ 32 16 9,525 0,42 0,6 0,7 NTS-IR/L-16 36UNJ 36 16 9,525 0,37 0,6 0,6 NTS-IR/L-16 40UNJ 40 16 9,525 0,33 0,6 0,6 NTS-IR/L-16 44UNJ 44 16 9,525 0,3 0,6 0,6 NTS-IR/L-16 48UNJ 48 16 9,525 0,28 0,6 0,5 NTS-IR/L-22 5UNJ 5 22 12,7 2,66 1,8 2,5 NTS-IR/L-22 6UNJ 6 22 12,7 2,21 1,7 2,3 NTS-IR/L-22 7UNJ 7 22 12,7 1,9 1,7 2,3 HC Твердый сплав с покрытием A 72 WXP20 WMP32 WXM20 WMP32 Резьбонарезание Пластины Полный профиль дюймовая резьба Внутренняя резьба
