Немецкий металлорежущий инструмент Токарные расточные оправки Walter для сменных режущих пластин без задних углов Внутренняя обработка Крепление пластин

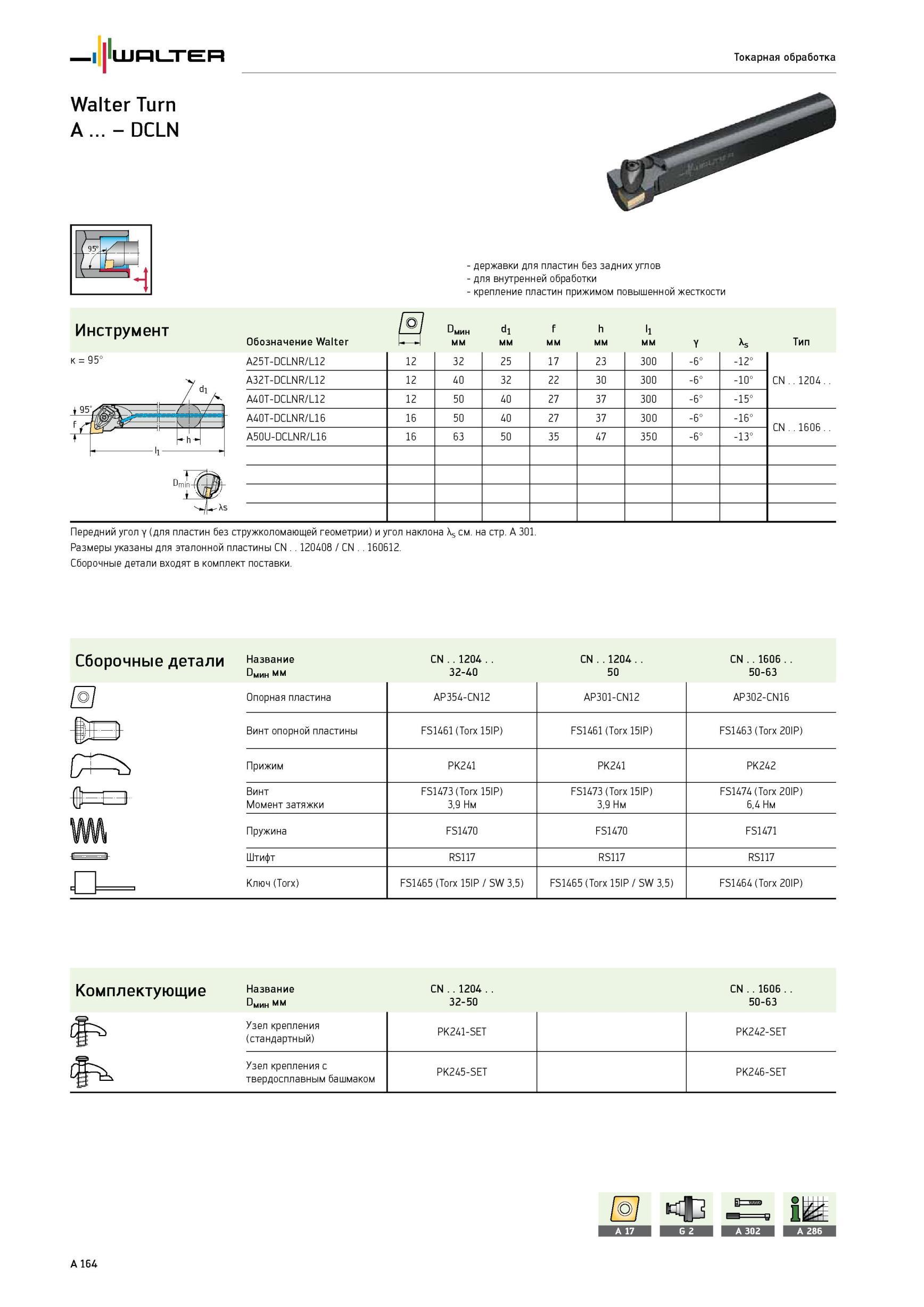

168 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A164

168 Немецкий металлорежущий инструмент Токарные расточные оправки Walter для сменных режущих пластин без задних углов Внутренняя обработка Крепление пластин Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A164

Немецкий металлорежущий инструмент Токарные расточные оправки Walter для сменных режущих пластин без задних углов Внутренняя обработка Крепление пластин

Немецкий металлорежущий инструмент Токарные расточные оправки Walter для сменных режущих пластин без задних углов Внутренняя обработка Крепление пластин _ прижимом повышенной жесткости Инструмент Walter Turn A - DCLN к 95° DKIMH dl f h Обозначение Walter I- -1 мм Y As Тип A25T-DCLNR/L12 12 32 25 17 23 300 -6° -12° CN 1204.. A32T-DCLNR/L12 12 40 32 22 30 300 -6° -10° A40T-DCLNR/L12 12 50 40 27 37 300 -6° -15° A40T-DCLNR/L16 16 50 40 27 37 300 -6° -16° CN ..1606 A50U-DCLNR/L16 16 63 50 35 47 350 -6° -13° Передний угол y (для пластин без стружколомающей геометрии) и угол наклона Xg см. на стр. A 301. Размеры указаны для эталонной пластины CN 120408 / CN 160612. Сборочные детали входят в комплект поставки. Название CN ..1204 CN 1204 CN 1606 С мин мм 32-40 50 50-63 Опорная пластина AP354-CN12 AP301-CN12 AP302-CN16 Винт опорной пластины FS1461 (Torx 15IP) FS1461 (Torx 15IP) FS1463 (Torx 20IP) Прижим PK241 PK241 PK242 Винт FS1473 (Torx 15IP) FS1473 (Torx 15IP) FS1474 (Torx 20IP) Момент затяжки 3,9 Нм 3,9 Нм 6,4 Нм Пружина FS1470 FS1470 FS1471 Штифт RS117 RS117 RS117 Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) Комплектующие Название CN 1204 CN 1606 Dh„h мм 32-50 50-63 Узел крепления PK241-SET PK242-SET (стандартный) -у Узел крепления с PK245-SET PK246-SET l-i твердосплавным башмаком A 164 Сборочные детали Токарная обработка Walter Turn A - DCLN к 95° -
