Обновлено 2019-11-24 19:16:27

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Немецкий металлорежущий инструмент для токарной обработки Ромбические твердосплавные пластины Walter DNMG Tiger-tec без задних углов для точения

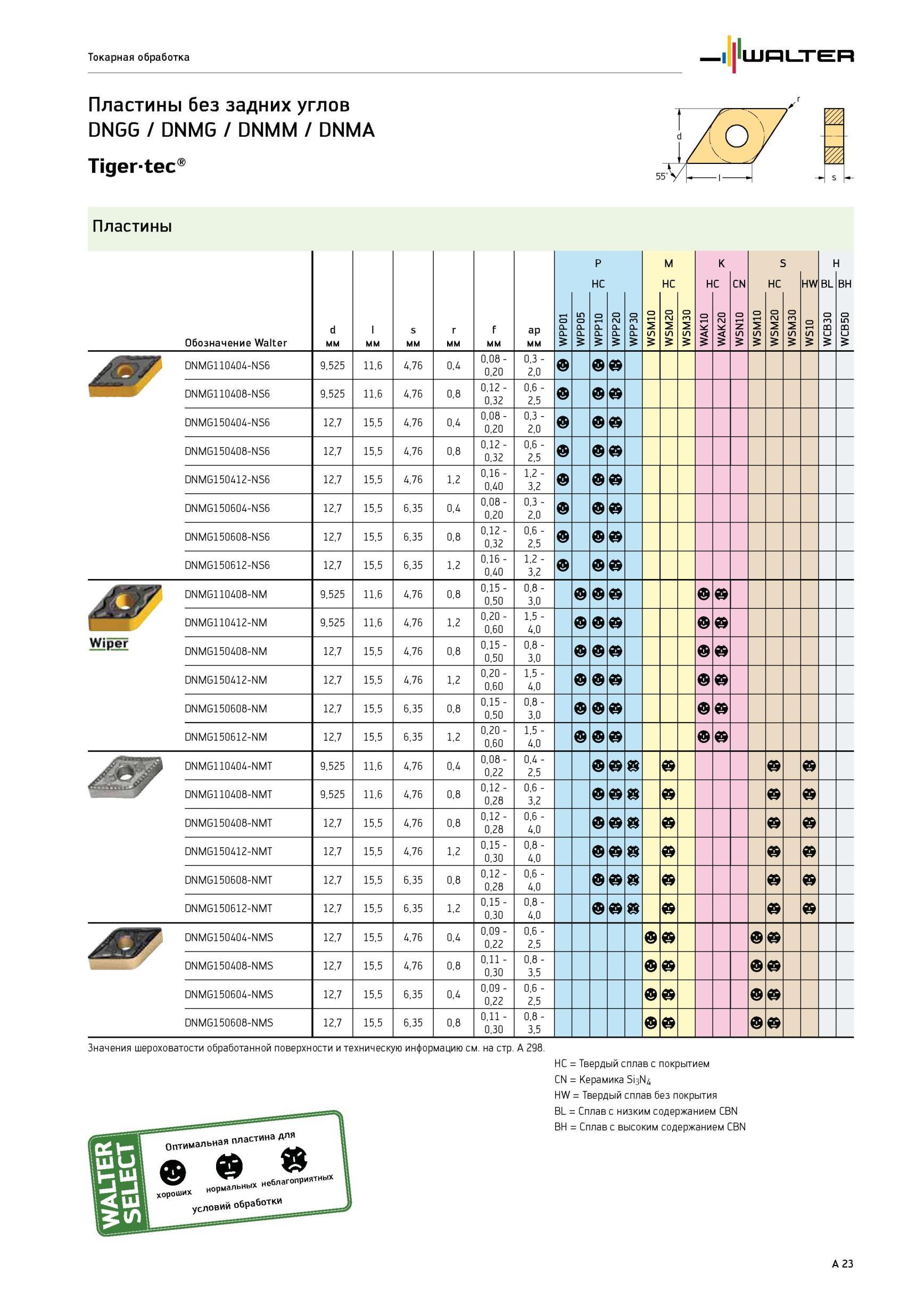

27 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A23

27 Немецкий металлорежущий инструмент для токарной обработки Ромбические твердосплавные пластины Walter DNMG Tiger-tec без задних углов для точения Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A23

Немецкий металлорежущий инструмент для токарной обработки Ромбические твердосплавные пластины Walter DNMG Tiger-tec без задних углов для точения

Немецкий металлорежущий инструмент для токарной обработки Ромбические твердосплавные пластины Walter DNMG Tiger-tec без задних углов для точения _ P HC CM H K C CN S HC HW BL BH Обозначение Walter d мм l мм s мм r мм f мм ap мм Марки сплавов Вальтер WPP01 WPP05 WPP10 WPP20 WPP30 WSM10 WSM20 WSM30 WAK10 WAK20 WSN10 WSM10 WSM20 WSM30 о 1 S W WCB30 WCB50 DNMG110404-NS6 9,525 11,6 4,76 0,4 0,08 -0,20 0,3 -2,0 DNMG110408-NS6 9,525 11,6 4,76 0,8 0,12 -0,32 0,6 -2,5 Пластины DNMG150404-NS6 12,7 15,5 4,76 0,4 0,08 -0,20 0,3 -2,0 DNMG150408-NS6 12,7 15,5 4,76 0,8 0,12 -0,32 0,6 -2,5 DNMG150412-NS6 12,7 15,5 4,76 1,2 0,16 -0,40 1,2 -3,2 DNMG150604-NS6 12,7 15,5 6,35 0,4 0,08 -0,20 0,3 -2,0 DNMG150608-NS6 12,7 15,5 6,35 0,8 0,12 -0,32 0,6 -2,5 DNMG150612-NS6 12,7 15,5 6,35 1,2 0,16 -0,40 1,2 -3,2 DNMG110408-NM 9,525 11,6 4,76 0,8 0,15 -0,50 0,8 -3,0 DNMG110412-NM 9,525 11,6 4,76 1,2 0,20 -0,60 1,5 -4,0 DNMG150408-NM 12,7 15,5 4,76 0,8 0,15 -0,50 0,8 -3,0 DNMG150412-NM 12,7 15,5 4,76 1,2 0,20 -0,60 1,5 -4,0 DNMG150608-NM 12,7 15,5 6,35 0,8 0,15 -0,50 0,8 -3,0 DNMG150612-NM 12,7 15,5 6,35 1,2 0,20 -0,60 1,5 -4,0 DNMG110404-NMT 9,525 11,6 4,76 0,4 0,08 -0,22 0,4 -2,5 DNMG110408-NMT 9,525 11,6 4,76 0,8 0,12 -0,28 0,6 -3,2 DNMG150408-NMT 12,7 15,5 4,76 0,8 0,12 -0,28 0,6 -4,0 DNMG150412-NMT 12,7 15,5 4,76 1,2 0,15 -0,30 0,8 -4,0 DNMG150608-NMT 12,7 15,5 6,35 0,8 0,12 -0,28 0,6 -4,0 DNMG150612-NMT 12,7 15,5 6,35 1,2 0,15 -0,30 0,8 -4,0 DNMG150404-NMS 12,7 15,5 4,76 0,4 0,09 -0,22 0,6 -2,5 DNMG150408-NMS 12,7 15,5 4,76 0,8 0,11 -0,30 0,8 -3,5 DNMG150604-NMS 12,7 15,5 6,35 0,4 0,09 -0,22 0,6 -2,5 DNMG150608-NMS 12,7 15,5 6,35 0,8 0,11 -0,30 0,8 -3,5 шт Wiper Значения шероховатости обработанной поверхности и техническую информацию см. на стр. A 298. Оптимальная пластина для HC Твердый сплав с покрытием CN Керамика Si3N HW Твердый сплав без покрытия BL Сплав с низким содержанием CBN BH Сплав с высоким содержанием CBN хороших нормальных условий обработки A 23 WPP01 WPP05 WPP10 WPP20 WPP30 WSM10 WSM20 WSM30 WAK10 WAK20 WSN10 WSM10 WSM20 WSM30 WS10 WCB30 WCB50




См.также / See also :

Обозначение пластин по ISO


Расчетные формулы при точении

Режущие сменные токарные пластины Walter для резцов с механическим креплением СРП


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

24 Токарные твердосплавные режущие пластины Tigertec Walter CNMG CNGG CNMM CNMA Ромбической стандартной формы без задних углов и со сквозным отверстием для механ Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A2024 Токарные твердосплавные режущие пластины Tigertec Walter CNMG CNGG CNMM CNMA Ромбической стандартной формы без задних углов и со сквозным отверстием для механ25 Токарные пластины Walter Tiger-tec ромбической формы с углом при вершине 80 градусов CNGG / CNMG / CNMM / CNMA Обозначение ркжущего инструмента для точения То Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A2125 Токарные пластины Walter Tiger-tec ромбической формы с углом при вершине 80 градусов CNGG / CNMG / CNMM / CNMA Обозначение ркжущего инструмента для точения То26 Пластины Walter без задних углов DNGG / DNMG / DNMM / DNMA Tigertec Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A2226 28 Пластины Walter без задних углов DNGG / DNMG / DNMM / DNMA Tiger-teC Токарная обработка Обозначение d мм l мм s мм r мм f мм ap мм WPP01 WPP05 WPP10 0 P P WP Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A2428 29 Пластины Walter без задних углов DNGG / DNMG / DNMM / DNMA Tiger-tec Токарная обработка Обозначение d мм l мм s мм r мм f мм ap мм WPP01 WPP05 P HC 0 1-H P P Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A2529 30 Твердосплавные пластины Walter Tiger-tec без задних углов Квадратной формы с отвертием для крепления SNMG SNMM SNMA Твердые сплавы инструментального материала Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A2630 Твердосплавные пластины Walter Tiger-tec без задних углов Квадратной формы с отвертием для крепления SNMG SNMM SNMA Твердые сплавы инструментального материала
