MAHR | Каталог MAHR 2012 Средства измерений (Всего 466 стр.)

Немецкие измерительные штифты компании Mahr 426 серии MarGage предназначены для использования в качестве установочных мер для индикаторных

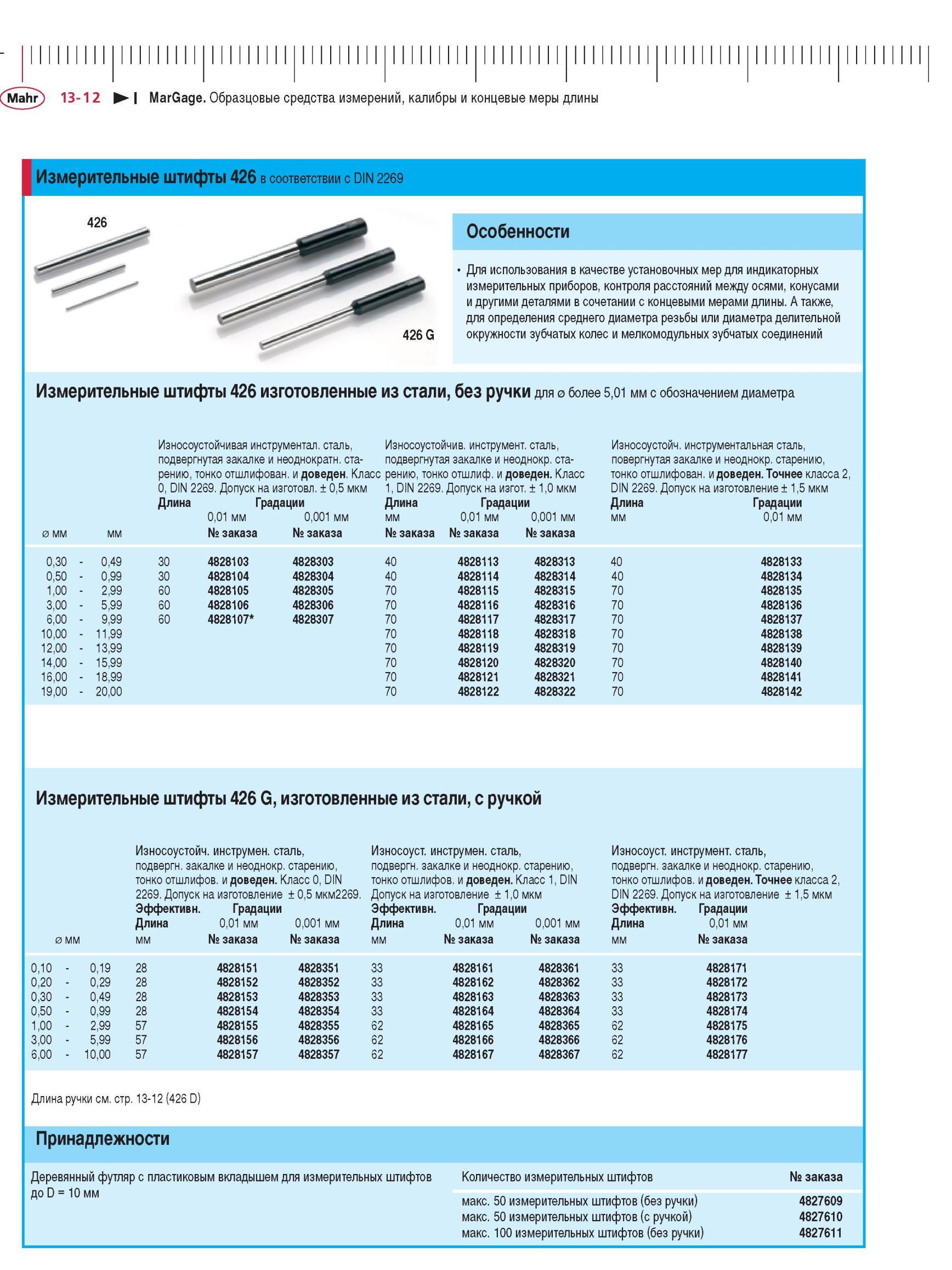

328 Каталог MAHR 2012 Средства измерений геометрических величин Стр.13-12

328 Немецкие измерительные штифты компании Mahr 426 серии MarGage предназначены для использования в качестве установочных мер для индикаторных Каталог MAHR 2012 Средства измерений геометрических величин Стр. 13-12

Немецкие измерительные штифты компании Mahr 426 серии MarGage предназначены для использования в качестве установочных мер для индикаторных

Немецкие измерительные штифты компании Mahr 426 серии MarGage предназначены для использования в качестве установочных мер для индикаторных измерительных приборов, контроля расстояний между осями, конусами и другими деталями в сочетании с концевыми мерами длины. А также, для определения среднего диаметра резьбы или диаметра делительной окружности зубчатых колес и мелкомодульных зубчатых соединений Измерительные штифты 426 изготовленные из стали, без ручки для 0 более 5,01 мм с обозначением диаметра Износоустойчивая инструментал. сталь, Износоустойчив. инструмент. сталь, Износоустойч. инструментальная сталь, подвергнутая закалке и неоднократному ста- и подвергнутая закалке и неоднокр. ста- повергнутая закалке и неоднокр. старению, рению, тонко отшлифованы и доведены Класс рению, тонко отшлифованы и доведен. Класс ионко отшлифован. и доведен. Точнее класса 2, И , DIN 2269. Допуск на изготовление ± 0,5 мкм 1, DIN 2269. Допуск на изгот. ± 1,0 мкм DIN 2269. Допуск на изготовление ± 1,5 мкм Длина Градации Длина Градации Длина Градации 0 мм 0,01 мм № заказа 0,001 мм № заказа мм № заказа 0,01 мм № заказа 0,001 мм № заказа мм 0,01 мм 0,30 0,49 И0 4828103 4828303 40 4828113 4828313 40 4828133 0,50 0,99 И0 4828104 4828304 40 4828114 4828314 40 4828134 1,00 2,99 60 4828105 4828305 70 4828115 4828315 70 4828135 3,00 5,99 60 4828106 4828306 70 4828116 4828316 70 4828136 6,00 9,99 60 4828107 4828307 70 4828117 4828317 70 4828137 10,00 11,99 70 4828118 4828318 70 4828138 12,00 13,99 70 4828119 4828319 70 4828139 14,00 15,99 70 4828120 4828320 70 4828140 16,00 18,99 70 4828121 4828321 70 4828141 19,00 20,00 70 4828122 4828322 70 4828142 Измерительные штифты 426 G, изготовленные из стали, с ручкой Износоустойчивая инструментальная сталь, Износоуст. инструмен. сталь, Износоуст. инструмент. сталь, подвергн. закалке и неоднокр.старению, подвергн. закалке и неоднокр.старению, подвергн. закалке и неоднокр.старению, тонко отшлифов. и доведен. Класс 0, DIN тонко отшлифов. и доведен. Класс 1, DIN ионко отшлифов. и доведен. Точнее класса 2, 2269. Допуск на изготовление ± 0,5 мкм2269. Допуск на изготовление ± 1,0 мкм DIN 2269. Допуск на изготовление ± 1,5 мкм Эффективн. Градации Эффективн. Градации Эффективн. Градации 0 мм Длина мм 0,01 мм № заказа 0,001 мм № заказа Длина мм 0,01 мм № заказа 0,001 мм № заказа Длина мм 0,01 мм № заказа 0,10 - 0,19 28 4828151 4828351 33 4828161 4828361 33 4828171 0,20 - 0,29 28 4828152 4828352 33 4828162 4828362 33 4828172 0,30 - 0,49 28 4828153 4828353 33 4828163 4828363 33 4828173 0,50 - 0,99 28 4828154 4828354 33 4828164 4828364 33 4828174 1,00 - 2,99 57 4828155 4828355 62 4828165 4828365 62 4828175 3,00 - 5,99 57 4828156 4828356 62 4828166 4828366 62 4828176 6,00 - 10,00 57 4828157 4828357 62 4828167 4828367 62 4828177 Длина ручки см. стр. 13-12 (426 D) Принадлежности Деревянный футляр с пластиковым вкладышем для измерительных штифтов Количество измерительных штифтов № заказа до D 1° мм маКс. 50 измерительных штифтов (без ручки) 4827609 макс. 50 измерительных штифтов (с ручкой) 4827610 макс. 100 измерительных штифтов (без ручки) 4827611 426 MarGage. Образцовые средства измерений, калибры и концевые меры длины в соответствии с DIN 2269 Особенности
