HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

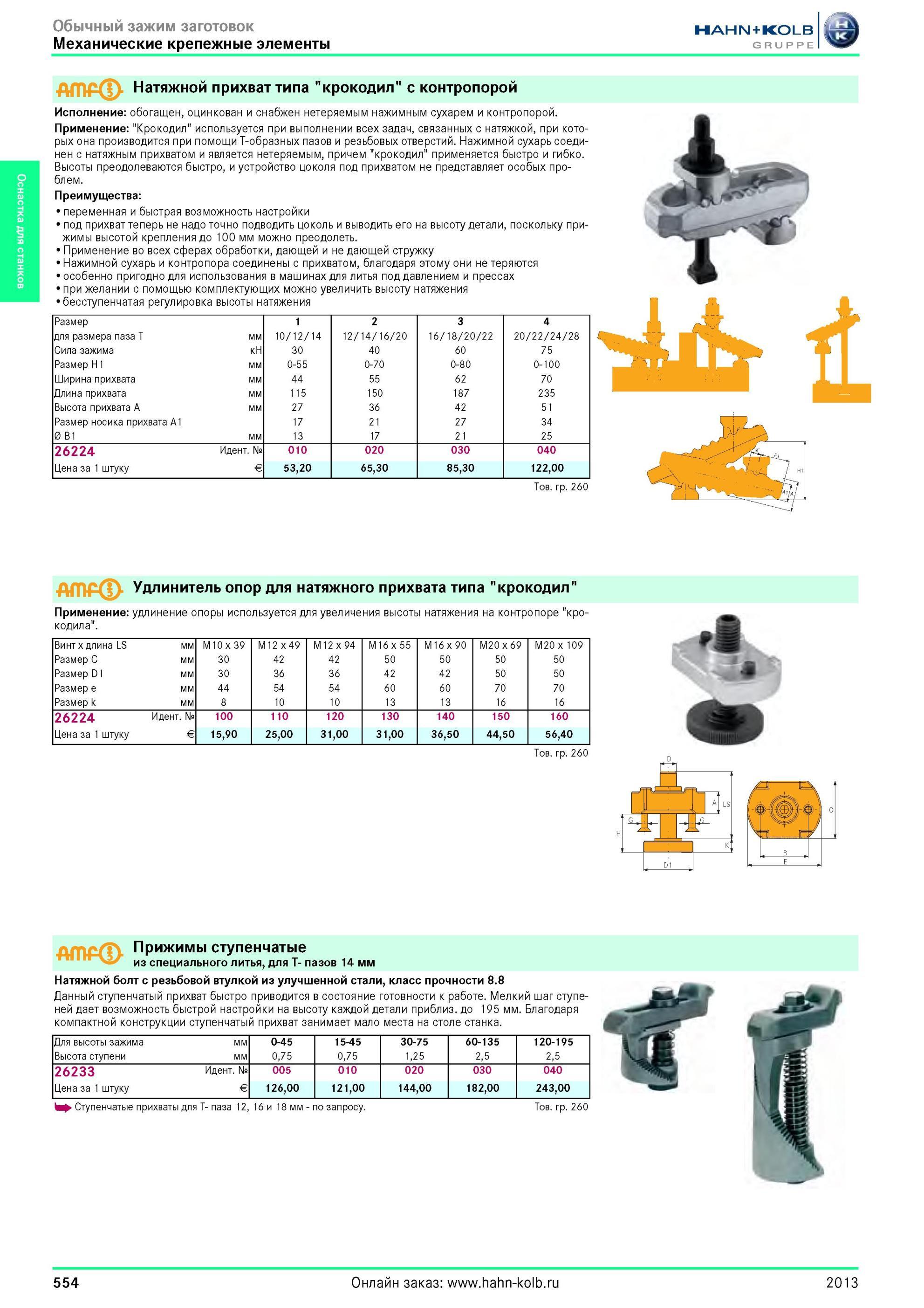

554 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.554

554 Натяжной прихват типа крокодил с контропорой от Hahn Kolb Исполнение обогащен, оцинкован и снабжен нетеряемым нажимным сухарем и контропорой. Применен Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 554

Натяжной прихват типа крокодил с контропорой от Hahn Kolb Исполнение обогащен, оцинкован и снабжен нетеряемым нажимным сухарем и контропорой. Применен

Натяжной прихват типа "крокодил" с контропорой от Hahn Kolb Исполнение обогащен, оцинкован и снабжен нетеряемым нажимным сухарем и контропорой. Применение "Крокодил" используется при выполнении всех задач, связанных с натяжкой, при которых она производится при помощи T-образных пазов и резьбовых отверстий. Нажимной сухарь соединен с натяжным прихватом и является нетеряемым, причем "крокодил" применяется быстро и гибко. Высоты преодолеваются быстро, и устройство цоколя под прихватом не представляет особых проблем. Преимущества переменная и быстрая возможность настройки под прихват теперь не надо точно подводить цоколь и выводить его на высоту детали, поскольку прижимы высотой крепления до 100 мм можно преодолеть. Применение во всех сферах обработки, дающей и не дающей стружку Нажимной сухарь и контропора соединены с прихватом, благодаря этому они не теряются особенно пригодно для использования в машинах для литья под давлением и прессах при желании с помощью комплектующих можно увеличить высоту натяжения бесступенчатая регулировка высоты натяжения Размер 1 2 3 4 для размера паза T мм 10/12/14 12/14/16/20 16/18/20/22 20/22/24/28 Сила зажима кН 30 40 60 75 Размер H1 мм 0-55 0-70 0-80 0-100 Ширина прихвата мм 44 55 62 70 Длина прихвата мм 115 150 187 235 Высота прихвата A мм 27 36 42 51 Размер носика прихвата A1 17 21 27 34 0 B1 мм 13 17 21 25 26224 Цена за 1 штуку Идентификационный номер № Евро € 010 53,20 020 65,30 030 85,30 040 122,00 Товарная группа 260 АШРф Удлинитель опор для натяжного прихвата типа "крокодил" Применение удлинение опоры используется для увеличения высоты натяжения на контропоре "крокодила". Винт x длина LS мм M10 x 39 M12 x49 M12x 94 M16 x 55 M16 x 90 M20 x69 M20 x109 Размер C мм 30 42 42 50 50 50 50 Размер D1 мм 30 36 36 42 42 50 50 Размер e мм 44 54 54 60 60 70 70 Размер k мм 8 10 10 13 13 16 16 26224 Идентификационный номер № 100 110 120 130 140 150 160 Цена за 1 штуку Евро € 15,90 25,00 31,00 31,00 36,50 44,50 56,40 Товарная группа 260 Прижимы ступенчатые из специального литья, для Т- пазов 14 мм Натяжной болт с резьбовой втулкой из улучшенной стали, класс прочности 8.8 Данный ступенчатый прихват быстро приводится в состояние готовности к работе. Мелкий шаг ступеней дает возможность быстрой настройки на высоту каждой детали приблиз. до 195 мм. Благодаря компактной конструкции ступенчатый прихват занимает мало места на столе станка. Для высоты зажима мм 0-45 15-45 30-75 60-135 120-195 Высота ступени мм 0,75 0,75 1,25 2,5 2,5 26233 Идентификационный номер № 005 010 020 030 040 Цена за 1 штуку Евро € 126,00 121,00 144,00 182,00 243,00 Ступенчатые прихваты для Т- паза 12, 16 и 18 мм по запросу. Товарная группа 260 554 2013
