HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

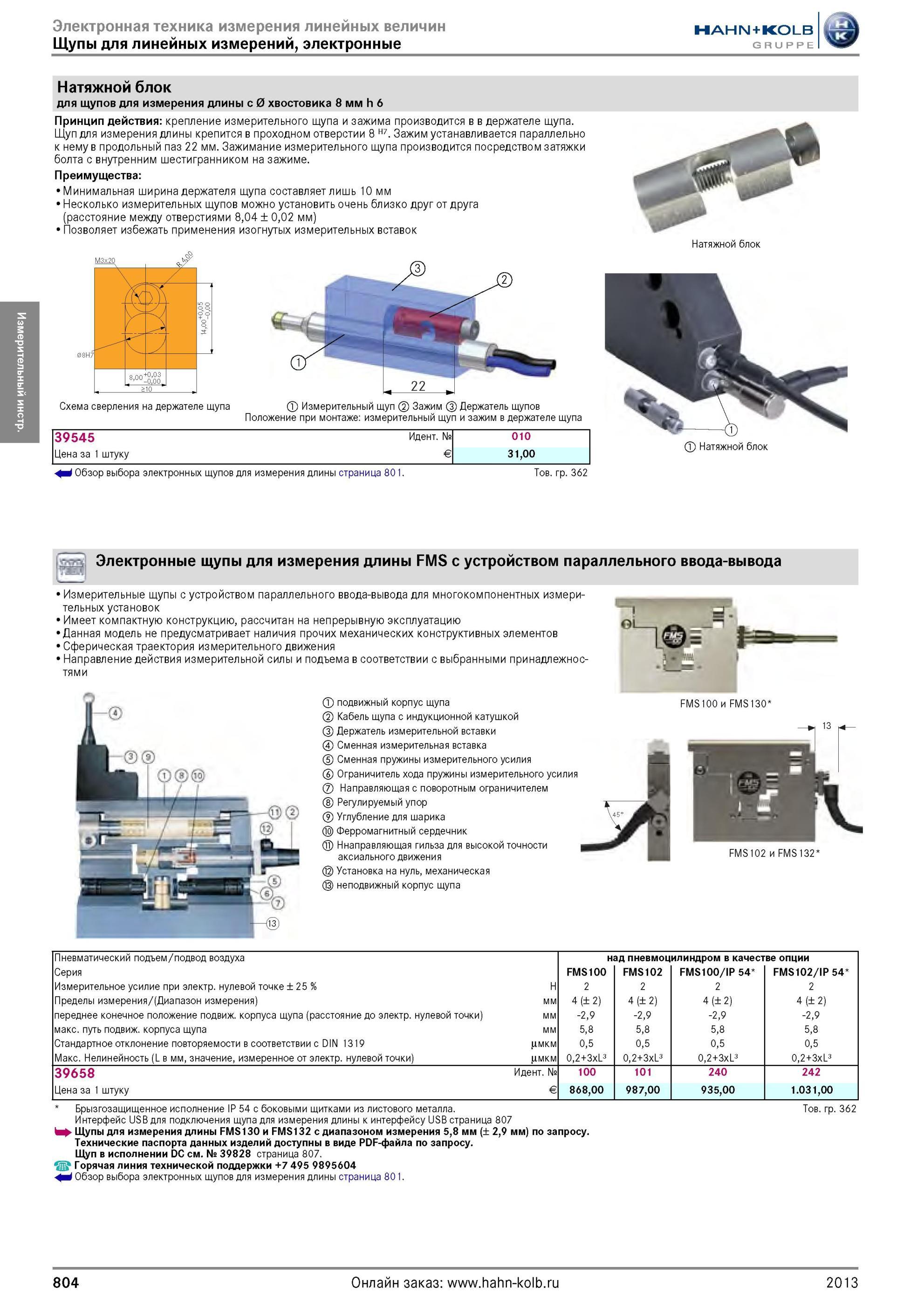

804 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.804

804 Натяжной блок для щупов для измерения длины с 0 хвостовика 8 мм h 6 Принцип действия крепление измерительного щупа и зажима производится в в держателе Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 804

Натяжной блок для щупов для измерения длины с 0 хвостовика 8 мм h 6 Принцип действия крепление измерительного щупа и зажима производится в в держателе

Натяжной блок для щупов для измерения длины с 0 хвостовика 8 мм h 6 Принцип действия крепление измерительного щупа и зажима производится в в держателе щупа. Щуп для измерения длины крепится в проходном отверстии 8 H7. Зажим устанавливается параллельно к нему в продольный паз 22 мм. Зажимание измерительного щупа производится посредством затяжки болта с внутренним шестигранником на зажиме. Преимущества Минимальная ширина держателя щупа составляет лишь 10 мм Несколько измерительных щупов можно установить очень близко друг от друга (расстояние между отверстиями 8,04 ± 0,02 мм) Позволяет избежать применения изогнутых измерительных вставок Схема сверления на держателе щупа Измерительный щуп 2 Зажим Держатель щупов Положение при монтаже измерительный щуп и зажим в держателе щупа Натяжной блок 39545 Идентификационный номер № 010 Цена за 1 штуку Евро € 31,00 Натяжной блок Обзор выбора электронных щупов для измерения длины страница 801. Товарная группа 362 Электронные щупы для измерения длины FMS с устройством параллельного ввода-вывода Измерительные щупы с устройством параллельного ввода-вывода для многокомпонентных измерительных установок Имеет компактную конструкцию, рассчитан на непрерывную эксплуатацию Данная модель не предусматривает наличия прочих механических конструктивных элементов Cферическая траектория измерительного движения Направление действия измерительной силы и подъема в соответствии с выбранными принадлежностями 1 подвижный корпус щупа 2 Кабель щупа с индукционной катушкой 3 Держатель измерительной вставки Сменная измерительная вставка 5 Сменная пружины измерительного усилия 6 Ограничитель хода пружины измерительного усилия 7 Направляющая с поворотным ограничителем Регулируемый упор 9 Углубление для шарика Ферромагнитный сердечник ; Ннаправляющая гильза для высокой точности аксиального движения Установка на нуль, механическая неподвижный корпус щупа FMS100 и FMS130 Е FMS102 и FMS132 Пневматический подъем/подвод воздуха Серия Измерительное усилие при электр. нулевой точке ± 25 Пределы измерения/(Диапазон измерения) мм переднее конечное положение подвиж. корпуса щупа (расстояние до электр. нулевой точки) мм макс. путь подвиж. корпуса щупа мм Стандартное отклонение повторяемости в соответствии с DIN 1319 цмкм Mакс. Нелинейность (L в мм, значение, измеренное от электр. нулевой точки) цмкм FMS100 2 4 (± 2) -2,9 5,8 0,5 0,2+3xL3 ад пневмоц FMS102 2 4 (± 2) -2,9 5,8 0,5 0,2+3xL3 илиндром в качест FMS100/IP 54 2 4 (± 2) -2,9 5,8 0,5 0,2+3xL3 ве опции FMS102/IP 54 2 4 (± 2) -2,9 5,8 0,5 0,2+3xL3 39658 Идентификационный номер № Цена за 1 штуку Евро € 100 868,00 101 987,00 240 935,00 242 1.031,00 Брызгозащищенное исполнение IP 54 с боковыми щитками из листового металла. Товарная группа 362 Интерфейс USB для подключения щупа для измерения длины к интерфейсу USB страница 807 hh Щупы для измерения длины FMS130 и FMS132 с диапазоном измерения 5,8 мм (± 2,9 мм) по запросу. Технические паспорта данных изделий доступны в виде PDF-файла по запросу. Щуп в исполнении DС см. № 39828 страница 807. Горячая линия технической поддержки Обзор выбора электронных щупов для измерения длины страница 801. 804 2013
