Насадные торцевые фрезы Walter F 2010 Сборный фрезерный инструмент с креплением на оправке по немецкому стандарту DIN 138 Главный угол в плане 43 градуса

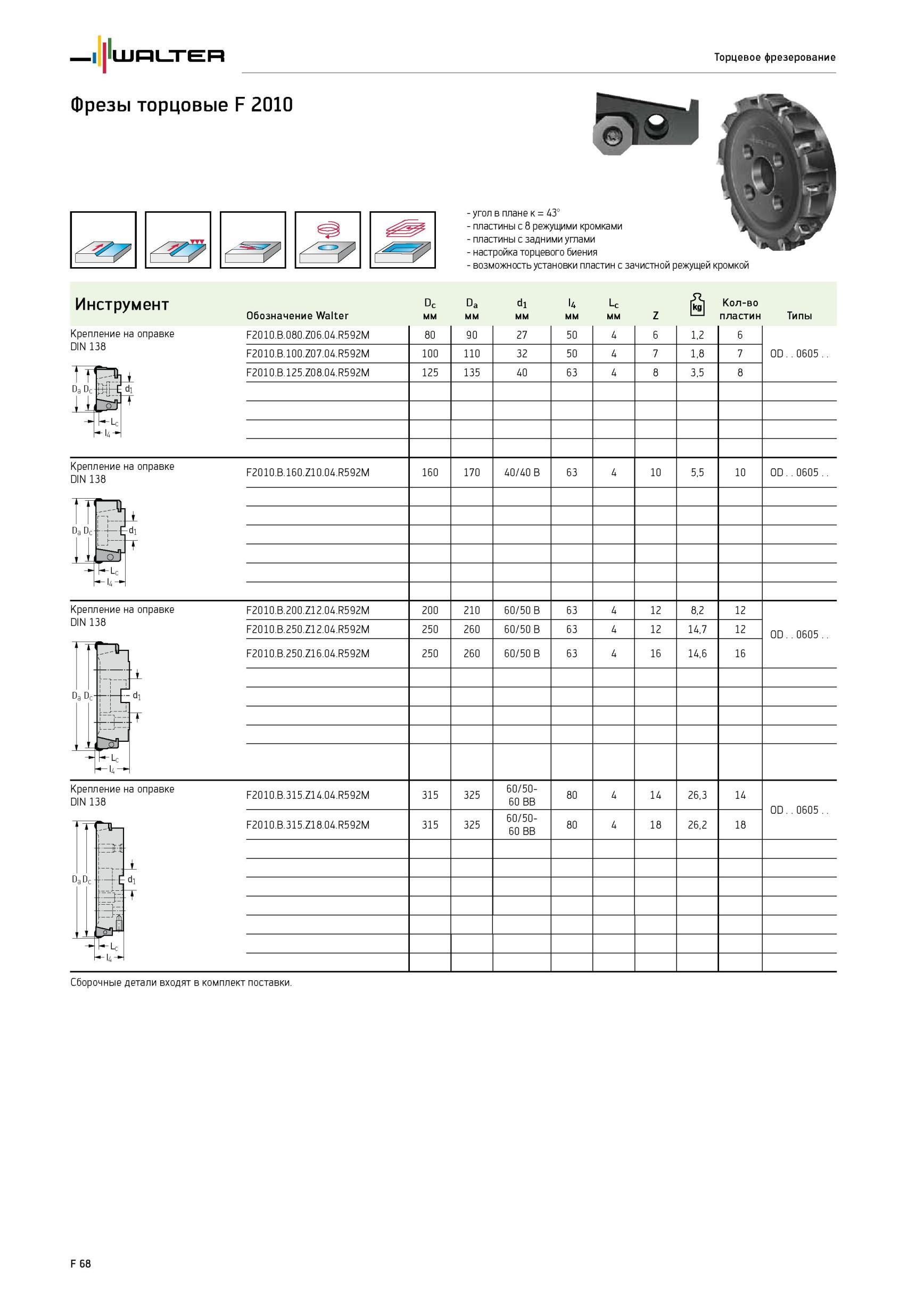

1718 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F68

1718 Насадные торцевые фрезы Walter F 2010 Сборный фрезерный инструмент с креплением на оправке по немецкому стандарту DIN 138 Главный угол в плане 43 градуса Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F68

Насадные торцевые фрезы Walter F 2010 Сборный фрезерный инструмент с креплением на оправке по немецкому стандарту DIN 138 Главный угол в плане 43 градуса

Насадные торцевые фрезы Walter F 2010 Сборный фрезерный инструмент с креплением на оправке по немецкому стандарту DIN 138 Главный угол в плане 43 градуса _ Пластины с 8 режущими кромками пластины с задними углами настройка торцевого биения возможность установки пластин с зачистной режущей кромкой Инструмент Обозначение Walter Dc мм Da мм d1 мм U мм Lc мм Z iSi Количество пластин Типы F2010.B.080.Z06.04.R592M 80 90 27 50 4 6 1,2 6 OD 0605. F2010.B.100.Z07.04.R592M 100 110 32 50 4 7 1,8 7 F2010.B.125.Z08.04.R592M 125 135 40 63 4 8 3,5 8 F2010.B.160.Z10.04.R592M 160 170 40/40 B 63 4 10 5,5 10 OD..0605. F2010.B.200.Z12.04.R592M 200 210 60/50 B 63 4 12 8,2 12 OD..0605. F2010.B.250.Z12.04.R592M 250 260 60/50 B 63 4 12 14,7 12 F2010.B.250.Z16.04.R592M 250 260 60/50 B 63 4 16 14,6 16 F2010.B.315.Z14.04.R592M 315 325 60/5060 BB 80 4 14 26,3 14 OD 0605 F2010.B.315.Z18.04.R592M 315 325 60/5060 BB 80 4 18 26,2 18 Крепление на оправке DIN 138 Крепление на оправке DIN 138 F d1 iEt-T Крепление на оправке DIN 138 у, - Da С Т zzt- - 1 5 VLc -l4 Т Сборочные детали входят в комплект поставки. L ac F 68 Торцевое фрезерование Фрезы торцовые F 2010 Da Dc d1
