Насадные торцевые фрезы Mitsubishi по металлу с режущими сменными пластинами Японский металлорежущий инструмент для фрезерования плоскостей Характеристики

Насадные торцевые фрезы Mitsubishi по металлу с режущими сменными пластинами Японский металлорежущий инструмент для фрезерования плоскостей Характеристики

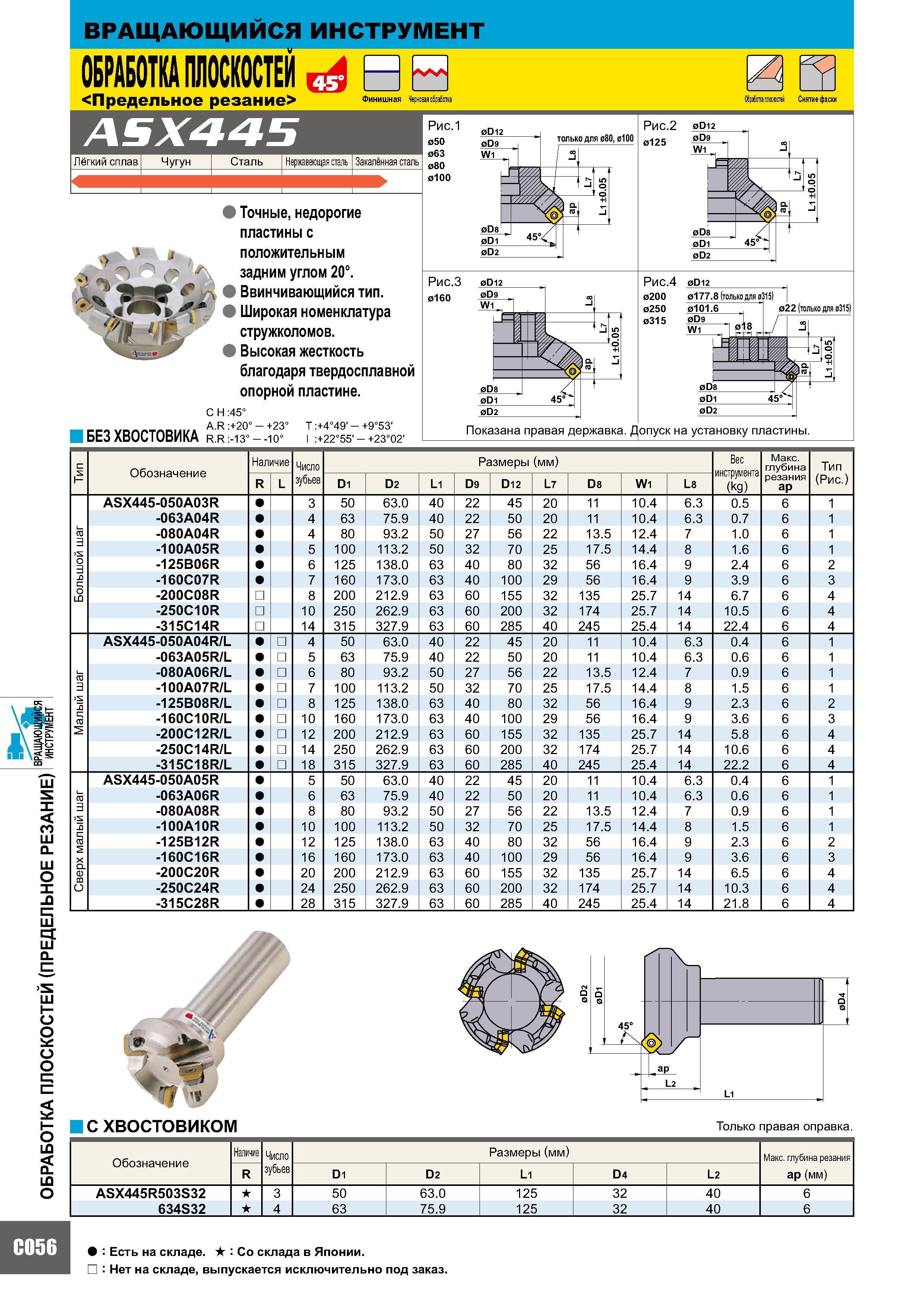

Насадные торцевые фрезы Mitsubishi по металлу с режущими сменными пластинами Японский металлорежущий инструмент для фрезерования плоскостей Характеристики _ Точные, недорогие пластины с положительным задним углом 20°. Ввинчивающийся тип. Широкая номенклатура стружколомов. Высокая жесткость благодаря твердосплавной опорной пластине. БЕЗ ХВОСТОВИКА C H :45° A.R :+20° - +23° R.R :-13° - -10° T :+4°49' - +9°53' I :+22°55' - +23°02' Рис.4 0200 0250 0315 0D12 022 (только для 0315) 0D 8 0D1 4 0D2 Показана правая державка. Допуск на установку пластины. и Т Обозначение Наличие Число Размеры (мм) Вес инструмента (kg) Макс. глубина Тип R L зубьев D1 D2 L1 D9 D12 L7 D8 W1 L8 резания ap (Рис.) ASX445-050A03R 3 50 63.0 40 22 45 20 11 10.4 6.3 0.5 6 1 -063A04R 4 63 75.9 40 22 50 20 11 10.4 6.3 0.7 6 1 Большой шаг -080A04R 4 80 93.2 50 27 56 22 13.5 12.4 7 1.0 6 1 -100A05R 5 100 113.2 50 32 70 25 17.5 14.4 8 1.6 6 1 -125B06R 6 125 138.0 63 40 80 32 56 16.4 9 2.4 6 2 -160C07R 7 160 173.0 63 40 100 29 56 16.4 9 3.9 6 3 -200C08R 8 200 212.9 63 60 155 32 135 25.7 14 6.7 6 4 -250C10R 10 250 262.9 63 60 200 32 174 25.7 14 10.5 6 4 -315C14R 14 315 327.9 63 60 285 40 245 25.4 14 22.4 6 4 ASX445-050A04R/L 4 50 63.0 40 22 45 20 11 10.4 6.3 0.4 6 1 -063A05R/L 5 63 75.9 40 22 50 20 11 10.4 6.3 0.6 6 1 Малый шаг -080A06R/L 6 80 93.2 50 27 56 22 13.5 12.4 7 0.9 6 1 -100A07R/L 7 100 113.2 50 32 70 25 17.5 14.4 8 1.5 6 1 -125B08R/L 8 125 138.0 63 40 80 32 56 16.4 9 2.3 6 2 -160C10R/L 10 160 173.0 63 40 100 29 56 16.4 9 3.6 6 3 -200C12R/L 12 200 212.9 63 60 155 32 135 25.7 14 5.8 6 4 -250C14R/L 14 250 262.9 63 60 200 32 174 25.7 14 10.6 6 4 -315C18R/L 18 315 327.9 63 60 285 40 245 25.4 14 22.2 6 4 ASX445-050A05R 5 50 63.0 40 22 45 20 11 10.4 6.3 0.4 6 1 Сверх малый шаг -063A06R 6 63 75.9 40 22 50 20 11 10.4 6.3 0.6 6 1 -080A08R 8 80 93.2 50 27 56 22 13.5 12.4 7 0.9 6 1 -100A10R 10 100 113.2 50 32 70 25 17.5 14.4 8 1.5 6 1 -125B12R 12 125 138.0 63 40 80 32 56 16.4 9 2.3 6 2 -160C16R 16 160 173.0 63 40 100 29 56 16.4 9 3.6 6 3 -200C20R 20 200 212.9 63 60 155 32 135 25.7 14 6.5 6 4 -250C24R 24 250 262.9 63 60 200 32 174 25.7 14 10.3 6 4 -315C28R 28 315 327.9 63 60 285 40 245 25.4 14 21.8 6 4 S X < со Q. О X сц CI Q. I о сц о 1Л 1Л О С ХВОСТОВИКОМ Только правая оправка. Обозначение Наличие Число зубьев Размеры (мм) Макс. глубина резания ap (мм) R D1 D2 L1 D4 L2 ASX445R503S32 s 3 50 63.0 125 32 40 6 634S32 s 4 63 75.9 125 32 40 6 Есть на складе. S Со склада в Японии. Нет на складе, выпускается исключительно под заказ. Финишная Вращающийся инструмент <Предельное резание> dBB Обработка плоскостей Снятие фаски ASX445 Лёгкий сплав Чугун Сталь Нержавеющая сталь Закалённая сталь Рис.1 050 063 080 0100
