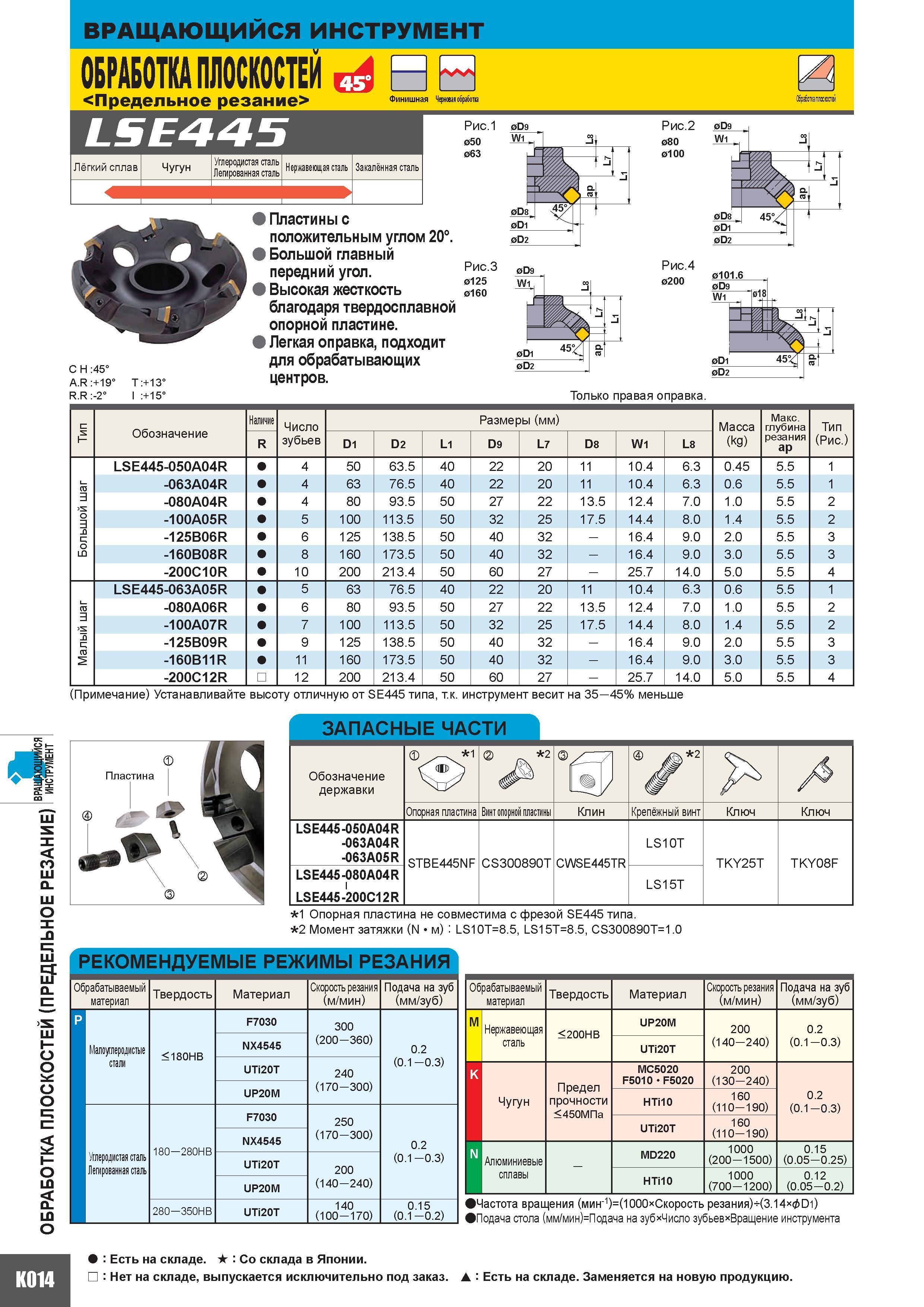

Насадные торцевые фрезы Mitsubishi LSE 445 для высокопроизводительной фрезерной обработки плоских поверхностей Исполнения с малым и большим шагом зубьев ОБРАБОТКА ПЛОСКОСТЕЙ (ПРЕДЕЛЬНОЕ РЕЗАНИЕ) ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ОБРАБОТКА ПЛОСКОСТЕЙ Предельное резание финишная че виоор LSE445 Обрабона плоскостей Рис.1 0D9 Лёгкий сплав Чугун Углеродистая сталь Легированная сталь Нержавеющая сталь Закалённая сталь C H 45 A.R +19 T +13 R.R -2 +15 Пластины с положительным углом 20. Большой главный передний угол. Высокая жесткость благодаря твердосплавной опорной пластине. Легкая оправка подходит для обрабатывающих центров. Рис.2 080 0100 Рис.4 Только правая оправка. s 1- Обозначение Наличие Число зубьев Размеры (мм) Масса (kg) Максимальная глубина резания ap Тип (Рис.) R D1 D2 L1 D9 L7 D8 W1 L8 LSE445-050A04R 4 50 63.5 40 22 20 11 1 0.4 6.3 0.45 5.5 1 а LO -063A04R 4 63 76.5 40 22 20 11 1 0.4 6.3 0.6 5.5 1 -080A04R 4 80 93.5 50 27 22 13.5 1 2.4 7.0 1.0 5.5 2 -100A05R 5 100 113.5 50 32 25 17.5 1 4.4 8.0 1.4 5.5 2 -125B06R 6 125 138.5 50 40 32 - 1 6.4 9.0 2.0 5.5 3 -160B08R 8 160 173.5 50 40 32 - 16.4 9.0 3.0 5.5 3 -200C10R 10 200 213.4 50 60 27 - 25.7 14.0 5.0 5.5 4 LSE445-063A05R 5 63 76.5 40 22 20 11 10.4 6.3 0.6 5.5 1 1 М -080A06R 6 80 93.5 50 27 22 13.5 12.4 7.0 1.0 5.5 2 -100A07R 7 100 113.5 50 32 25 17.5 14.4 8.0 1.4 5.5 2 -125B09R 9 125 138.5 50 40 32 - 16.4 9.0 2.0 5.5 3 -160B11R 11 160 173.5 50 40 32 - 16.4 9.0 3.0 5.5 3 -200C12R 12 200 213.4 50 60 27 - 25.7 14.0 5.0 5.5 4 (Примечание) Устанавливайте высоту отличную от SE445 типа т.к. инструмент весит на 35 45% меньше ЗАПАСНЫЕ ЧАСТИ Обозначение державки LSE445 -050A04R -063A04R -063A05R LSE445 -080A04R LSE445 -200C12R Опорная пластина STBE445NF 2 Винт опорной пластины CS300890T Клин CWSE445TR Крепёжный винт LS10T LS15T Ключ TKY25T Ключ TKY08F 1 Опорная пластина не совместима с фрезой SE445 типа. 2 Момент затяжки (N/м) LS10T8.5 LS15T8.5 CS300890T1.0 РЕКОМ1 d hi МЫЕ РЕЖ ИМЫ РЕ .зания Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм зуб) P F7030 300 Малоуглеродистые 180HB NX4545 (200 -360) 0.2 стали UTi20T 240 (0.1 - 0.3) UP20M (170 -300) F7030 250 180 - 280HB NX4545 (170 -300) 0.2 Углеродистая сталь Легированная сталь UTi20T 200 (0.1 - 0.3) UP20M (140 -240) 280 - 350HB UTi20T 140 (100 -170) 0.15 (0.1 -0.2) Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм зуб) M Нержавеющая 200HB UP20M 200 0.2 сталь UTi20T (140-240) (0.1 -0.3) K Предел прочности 450МПа MC5020 F5010 F5020 200 (130-240) Чугун HTi10 160 (110 -190) 0.2 (0.1 - 0.3) UTi20T 160 (110 -190) N Алюминиевые MD220 1000 (200 -1500) 0.15 (0.05-0.25) сплавы HTi10 1000 (700 -1200) 0.12 (0.05 - 0.2) Частота вращения (мин-1)(1000 Скорость резания)-(3.14х&D1) Подача стола (мм/мин)Подача на зуб Число зубьев Вращение инструмента Есть на складе. Со склада в Японии. Нет на складе выпускается исключительно под заказ. Есть на складе. Заменяется на новую продукцию.
