Насадные дисковые фрезы Вальтер F 4253 Для настройки торцевого биения необходимо установить регулировочные винты

1954 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F304

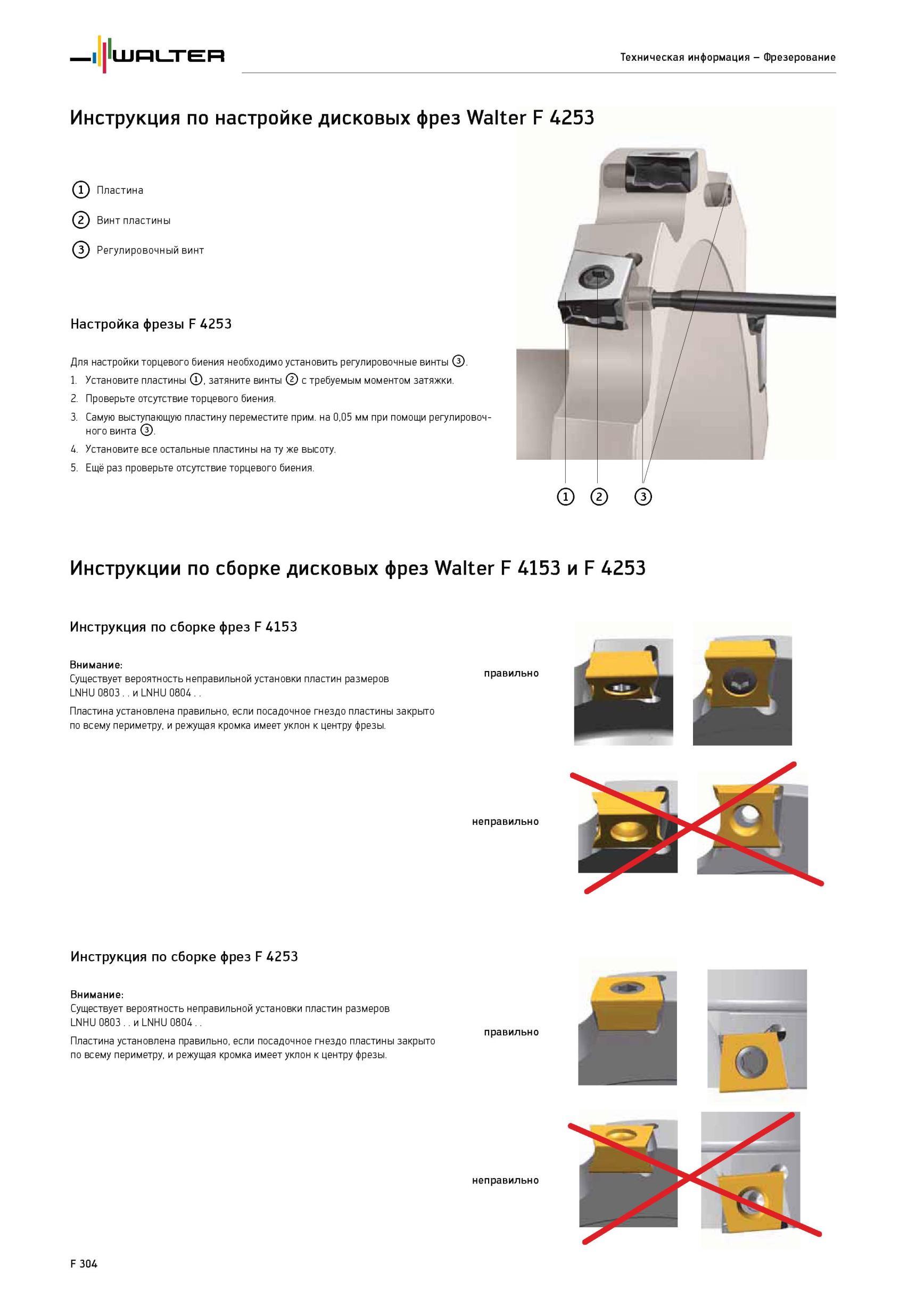

Насадные дисковые фрезы Вальтер F 4253 Для настройки торцевого биения необходимо установить регулировочные винты _ Установите пластины, затяните винты _ с требуемым моментом затяжки. 2. Проверьте отсутствие торцевого биения. 3. Самую выступающую пластину переместите прим. на 0,05 мм при помощи регулировочного винта 4. Установите все остальные пластины на ту же высоту. 5. Ещё раз проверьте отсутствие торцевого биения. Инструкции по сборке дисковых фрез Walter F 4153 и F 4253 Инструкция по сборке фрез F 4153 Внимание Существует вероятность неправильной установки пластин размеров LNHU 0803 и LNHU 0804 Пластина установлена правильно, если посадочное гнездо пластины закрыто по всему периметру, и режущая кромка имеет уклон к центру фрезы. правильно неправильно Инструкция по сборке фрез F 4253 Внимание Существует вероятность неправильной установки пластин размеров LNHU 0803 и LNHU 0804 Пластина установлена правильно, если посадочное гнездо пластины закрыто по всему периметру, и режущая кромка имеет уклон к центру фрезы. правильно неправильно F 304 Техническая информация - Фрезерование ( Винт пластины Настройка фрезы F 4253 Инструкция по настройке Пластина Регулировочный винт
