MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)




198 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.9-22

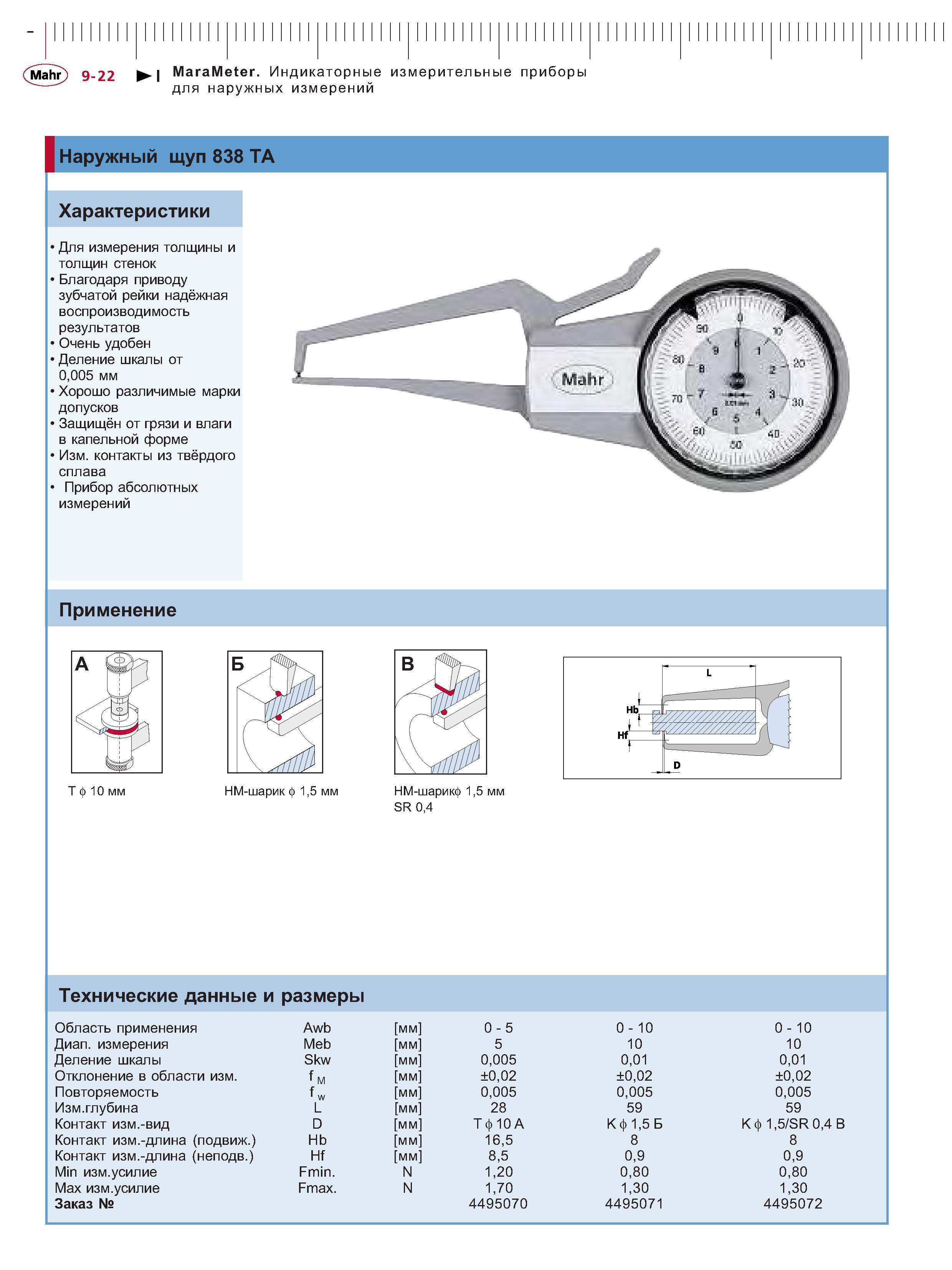

198 Наружный щуп 838 ТА Характеристики Для измерения толщины и толщин стенок Благодаря приводу зубчатой рейки надёжная воспроизводимость результатов Оче Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 9-22

Наружный щуп 838 ТА Характеристики Для измерения толщины и толщин стенок Благодаря приводу зубчатой рейки надёжная воспроизводимость результатов Оче

Наружный щуп 838 ТА Характеристики Для измерения толщины и толщин стенок Благодаря приводу зубчатой рейки надёжная воспроизводимость результатов Очень удобен Деление шкалы от 0005 мм Хорошо различимые марки допусков Защищён от грязи и влаги в капельной форме Изм. контакты из твёрдого сплава Прибор абсолютных измерений Применение Т ф10 мм НМ-шарикф 15 мм SR 04 Технические данные и размеры Область применения Awb мм 0 -5 0 - 10 0 - 10 Диапазон измерения Meb мм 5 10 1 Деление шкалы Skw мм 0005 001 001 Отклонение в области изм. f м мм 002 002 002 Повторяемость fw мм 0005 0005 0005 Изм.глубина L мм 28 59 59 Контакт изм.-вид D мм Т ф 10 А Кф 15 Б Кф 15 SR 04 В Контакт изм.-длина (подвиж.) Hb мм 165 8 8 Контакт изм.-длина (неподв.) Hf мм 85 09 09 Min изм.усилие Fmin. N 120 080 080 Мах изм.усилие Fmax. N 170 130 130 Заказ 4495070 4495071 4495072 Mahr 9-22 МагаМeter. Индикаторные измерительные приборы для наружных измерений
