MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)




217 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.9-41

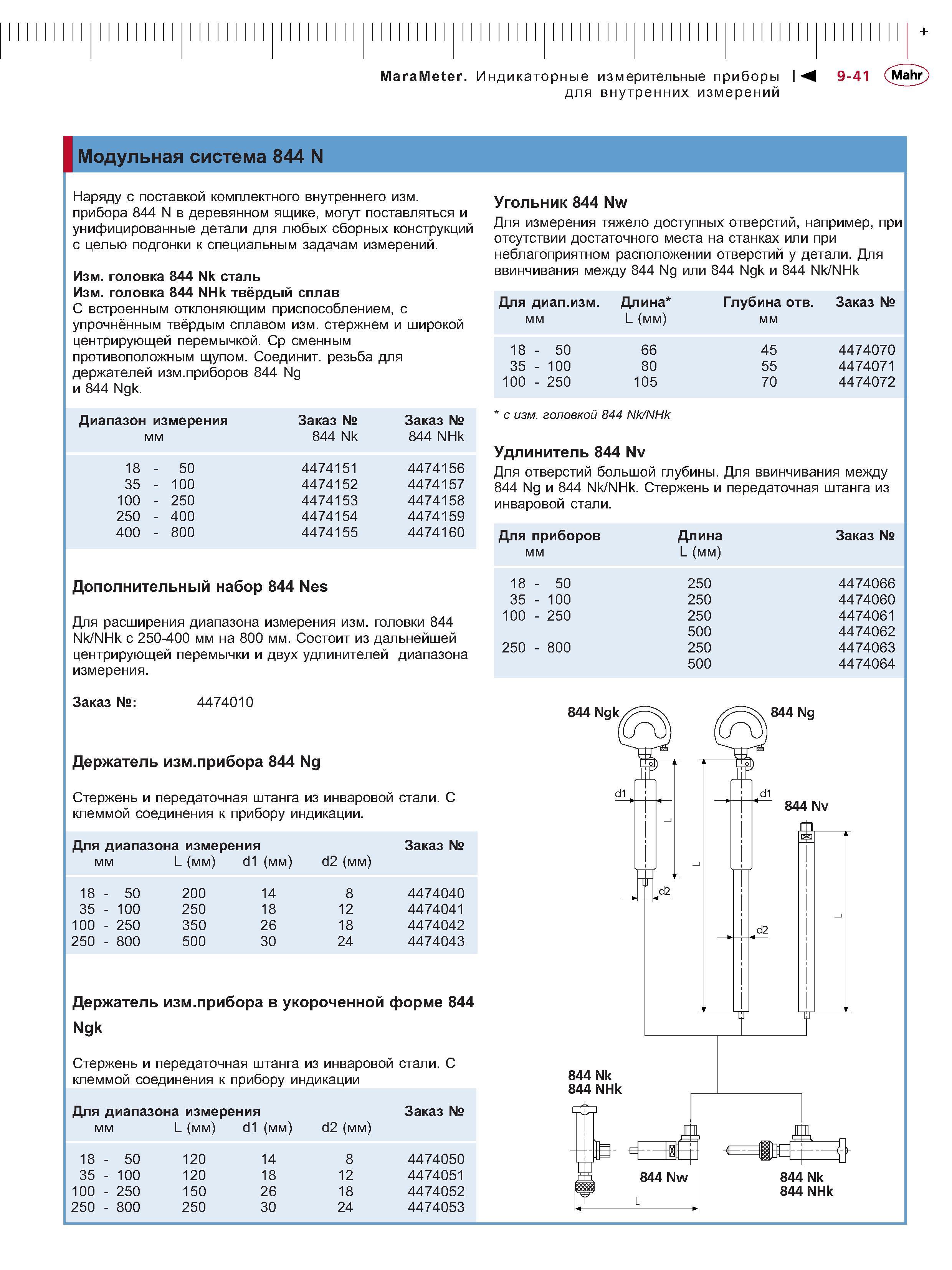

217 Наряду с поставкой комплектного внутреннего измерительного прибора 844 N в деревянном ящике могут поставляться унифицированные детали для любых сбор Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 9-41

Наряду с поставкой комплектного внутреннего измерительного прибора 844 N в деревянном ящике могут поставляться унифицированные детали для любых сбор

Наряду с поставкой комплектного внутреннего измерительного прибора 844 N в деревянном ящике могут поставляться унифицированные детали для любых сборных конструкций с целью подгонки к специальным задачам измерений. Изм. головка 844 Nk сталь Изм. головка 844 NHk твёрдый сплав С встроенным отклоняющим приспособлением упрочнённым твёрдым сплавом изм. стержнем и широкой центрирующей перемычкой. Ср сменным противоположным щупом. Соединит. резьба для держателей измерительных приборов 844 Ng и 844 Ngk. Диапазон измерения мм 18 35 100 250 400 50 100 250 400 800 Заказ 844 Nk 4474151 4474152 4474153 4474154 4474155 Заказ 844 NHk 4474156 4474157 4474158 4474159 4474160 Дополнительный набор 844 Nes Для расширения диапазона измерения изм. головки 844 Nk NHk с 250-400 мм на 800 мм. Состоит из дальнейшей центрирующей перемычки и двух удлинителей диапазон измерения. Заказ 4474010 Держатель изм.прибора 844 Ng Стержень и передаточная штанга из инваровой стали. С клеммой соединения к прибору индикации. Для диапазона измерения Заказ мм L (мм) d1 (мм) d2 (мм) 18 - 50 200 14 8 4474040 35 - 100 250 18 12 4474041 100 - 250 350 26 18 4474042 250 - 800 500 30 24 4474043 Держатель изм.прибора в укороченной форме 844 Ngk Стержень и передаточная штанга из инваровой стали. С клеммой соединения к прибору индикаци Для диапазона измерения Заказ мм L (мм) d1 (мм) d2 (мм) 18 - 50 120 14 8 4474050 35 - 100 120 18 12 4474051 100 - 250 150 26 18 4474052 250 - 800 250 30 24 4474053 Угольник 844 N Для измерения тяжело доступных отверстий например при отсутствии достаточного места на станках или при неблагоприятном расположении отверстий у детали. Для ввинчивания между 844 Ng или 844 Ngk и 844 Nk NHk Для диап.изм. Длина Глубина отв. Заказ мм L (мм) мм 18 - 50 66 45 4474070 35 - 100 80 55 4474071 100 - 250 105 70 4474072 с изм. головкой 844 Nk NHk Удлинитель 844 Nv Для отверстий большой глубины. Для ввинчивания между 844 Ng и 844 Nk NHk. Стержень и передаточная штанга из инваровой стали. Для приборов Длина Заказ мм L (мм) 18 - 50 250 4474066 35 - 100 250 4474060 100 - 250 250 4474061 500 4474062 250 - 800 250 4474063 500 4474064 844 Ngk 844 Ng d1 d2 d1 844 Nv d2 844 Nk 844 NHk ж С 844 Nw Ж. 844 Nk 844 NHk МагаМeter. Индикаторные измерительные приборы 9-41 Mahr для внутренних измерений I Модульная система 844
