Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

SUMITOMO | Каталог SUMITOMO 2016 Инструмент металлорежущий для станков (Всего 976 стр.)

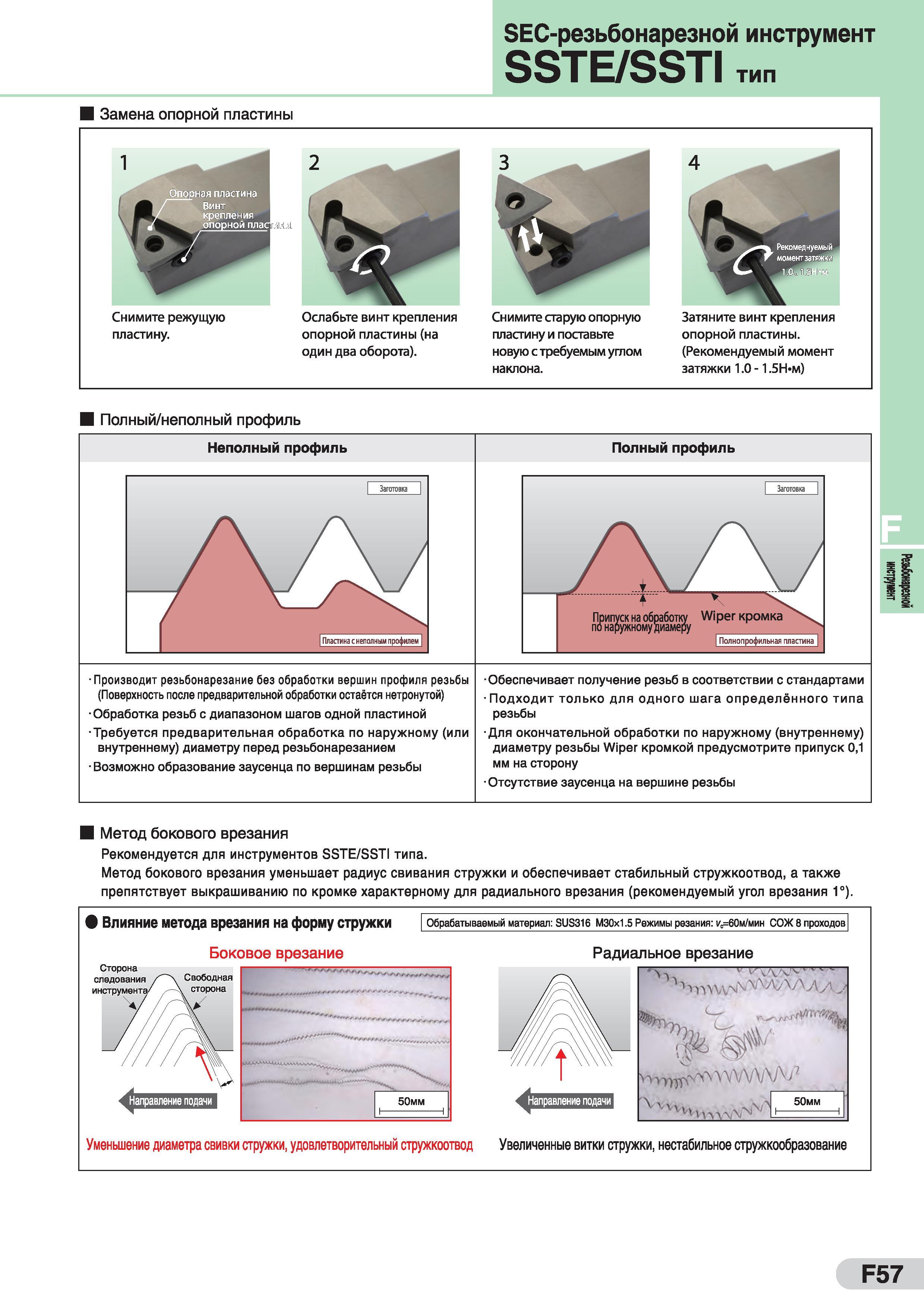

Нарезка резьбы резцом на токарном станке Технология нарезания наружной или внутренней резьбы Полный или неполный профиль Метод бокового врезания

381 Каталог SUMITOMO 2016 Металлорежущий инструмент Пластины Сверла Фрезы Резцы для станков Стр.F57

381 Нарезка резьбы резцом на токарном станке Технология нарезания наружной или внутренней резьбы Полный или неполный профиль Метод бокового врезания Каталог SUMITOMO 2016 Режущий инструмент для металлорежущих станков Сверла твердосплавные и со сменными пластинами Фрезы концевые и насадные Резцы токарные Стр. F57

Нарезка резьбы резцом на токарном станке Технология нарезания наружной или внутренней резьбы Полный или неполный профиль Метод бокового врезания

Нарезка резьбы резцом на токарном станке Технология нарезания наружной или внутренней резьбы Полный или неполный профиль Метод бокового врезания _ Неполный профиль Полный профиль -Производит резьбонарезание без обработки вершин профиля резьбы (Поверхность после предварительной обработки остаётся нетронутой) Обработка резьб с диапазоном шагов одной пластиной -Требуется предварительная обработка по наружному (или внутреннему) диаметру перед резьбонарезанием - Возможно образование заусенца по вершинам резьбы -Обеспечивает получение резьб в соответствии с стандартами -Подходит только для одного шага определённого типа резьбы -Для окончательной обработки по наружному (внутреннему) диаметру резьбы Wiper кромкой предусмотрите припуск 0,1 мм на сторону -Отсутствие заусенца на вершине резьбы Метод бокового врезания Рекомендуется для инструментов SSTE/SSTI типа. Метод бокового врезания уменьшает радиус свивания стружки и обеспечивает стабильный стружкоотвод, а также препятствует выкрашиванию по кромке характерному для радиального врезания (рекомендуемый угол врезания 1°). Обрабатываемый материал: SUS316 М30х1.5 Режимы резания: v„=60m/mhh СОЖ 8 проходов Радиальное врезание 11 AAj \лУтпт ллл\\ЛЛЛА>7 4 М > 50мм I 1 Увеличенные витки стружки, нестабильное стружкообразование 50мм Уменьшение диаметра свивки стружки, удовлетворительный стружкоотвод Влияние метода врезания на форму стружки Боковое врезание Свободная сторона Сторона следования F57 Резьбонарезной инструмент Замена опорной пластины SEC-резьбонарезной инструмент SSTE/SSTI тип Снимите режущую Ослабьте винт крепления пластину. опорной пластины (на один два оборота). Снимите старую опорную пластину и поставьте новую с требуемым углом наклона. Затяните винт крепления опорной пластины. (Рекомендуемый момент затяжки 1.0 -1.5Н м)
