Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KENNAMETAL | Каталог KENNAMETAL 2018 Инструменты вращающиеся для станков (Всего 1920 стр.)

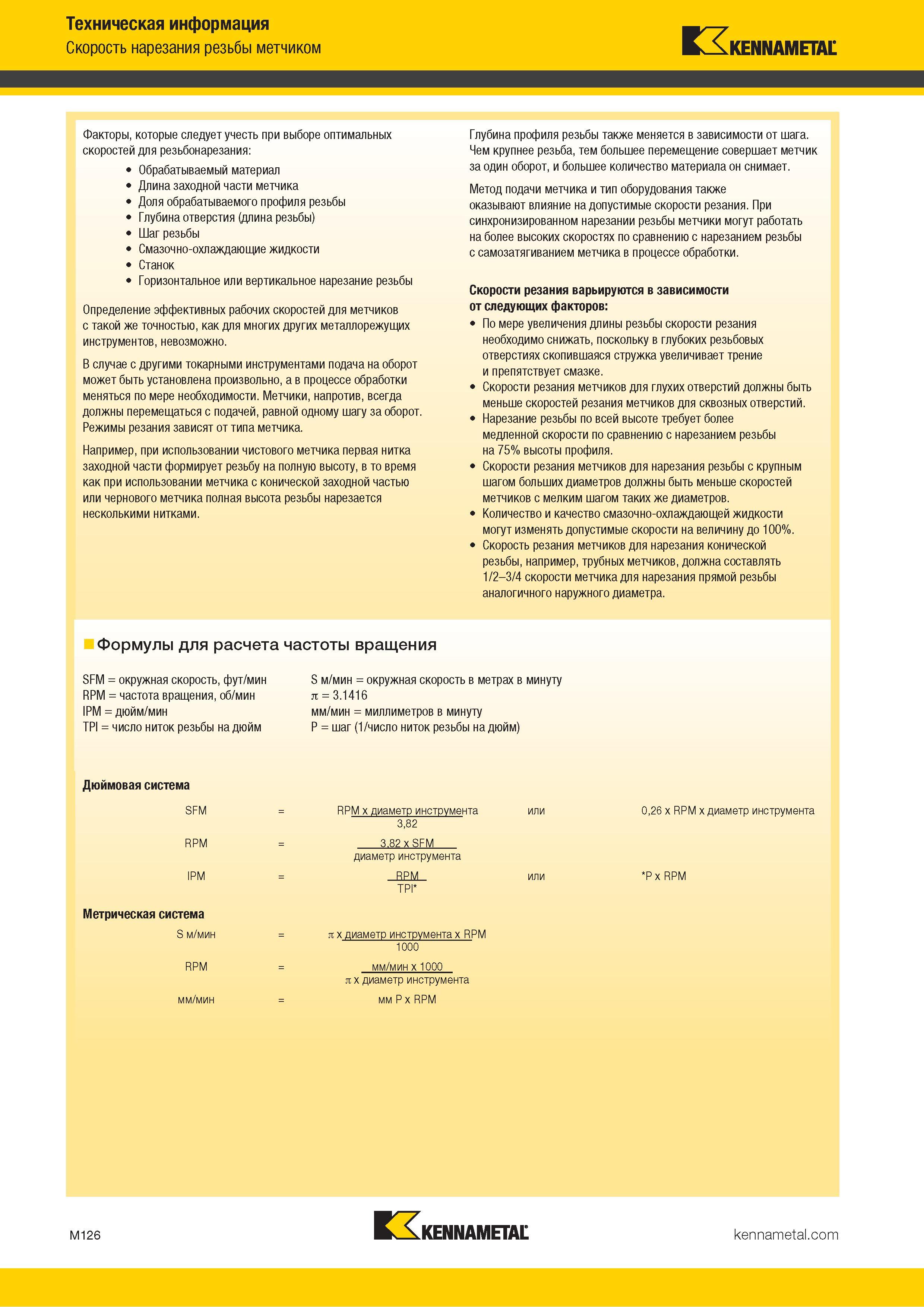

Нарезание внутренней резьбы метчиком на станке Основные факторы влияющие при определении скорости станочного резьбонарезания Материал заготовки

782 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.M126

782 Нарезание внутренней резьбы метчиком на станке Основные факторы влияющие при определении скорости станочного резьбонарезания Материал заготовки Каталог KENNAMETAL 2018 Режущий инструмент для обработки отверстий в металлах и сплавах Быстрорежущие метчики и раскатники Сборные фрезы с СРП и твердосплавные Стр. M126

Нарезание внутренней резьбы метчиком на станке Основные факторы влияющие при определении скорости станочного резьбонарезания Материал заготовки

Нарезание внутренней резьбы метчиком на станке Основные факторы влияющие при определении скорости станочного резьбонарезания Материал заготовки _ Факторы, которые следует учесть при выборе оптимальных скоростей для резьбонарезания: Обрабатываемый материал Длина заходной части метчика Доля обрабатываемого профиля резьбы Глубина отверстия (длина резьбы) Шаг резьбы Смазочно-охлаждающие жидкости Станок Горизонтальное или вертикальное нарезание резьбы Определение эффективных рабочих скоростей для метчиков с такой же точностью, как для многих других металлорежущих инструментов, невозможно. В случае с другими токарными инструментами подача на оборот может быть установлена произвольно, а в процессе обработки меняться по мере необходимости. Метчики, напротив, всегда должны перемещаться с подачей, равной одному шагу за оборот. Режимы резания зависят от типа метчика. Например, при использовании чистового метчика первая нитка заходной части формирует резьбу на полную высоту, в то время как при использовании метчика с конической заходной частью или чернового метчика полная высота резьбы нарезается несколькими нитками. Глубина профиля резьбы также меняется в зависимости от шага. Чем крупнее резьба, тем большее перемещение совершает метчик за один оборот, и большее количество материала он снимает. Метод подачи метчика и тип оборудования также оказывают влияние на допустимые скорости резания. При синхронизированном нарезании резьбы метчики могут работать на более высоких скоростях по сравнению с нарезанием резьбы с самозатягиванием метчика в процессе обработки. Скорости резания варьируются в зависимости от следующих факторов: По мере увеличения длины резьбы скорости резания необходимо снижать, поскольку в глубоких резьбовых отверстиях скопившаяся стружка увеличивает трение и препятствует смазке. Скорости резания метчиков для глухих отверстий должны быть меньше скоростей резания метчиков для сквозных отверстий. Нарезание резьбы по всей высоте требует более медленной скорости по сравнению с нарезанием резьбы на 75% высоты профиля. Скорости резания метчиков для нарезания резьбы с крупным шагом больших диаметров должны быть меньше скоростей метчиков с мелким шагом таких же диаметров. Количество и качество смазочно-охлаждающей жидкости могут изменять допустимые скорости на величину до 100%. Скорость резания метчиков для нарезания конической резьбы, например, трубных метчиков, должна составлять 1/2 3/4 скорости метчика для нарезания прямой резьбы аналогичного наружного диаметра. Формулы для расчета частоты вращения SFM = окружная скорость, фут/мин RPM = частота вращения, об/мин IPM = дюйм/мин TPI = число ниток резьбы на дюйм S м/мин = окружная скорость в метрах в минуту = 3.1416 мм/мин = миллиметров в минуту P = шаг (1/число ниток резьбы на дюйм) Дюймовая система SFM RPM IPM Метрическая система S м/мин RPM мм/мин RPM x диаметр инструмента 3,82 3.8 x SFM диаметр инструмента RPM TPI x диаметр инструмента x RPM 1000 мм/мин x 1000 x диаметр инструмента мм P x RPM 0,26 x RPM x диаметр инструмента P x RPM или или M126 Kennametal Техническая информация Скорость нарезания резьбы метчиком Kennametal
