Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

SANDVIK COROMANT | Пособие SANDVIK COROMANT 2009 Обработка металлов резанием (Всего 359 стр.)

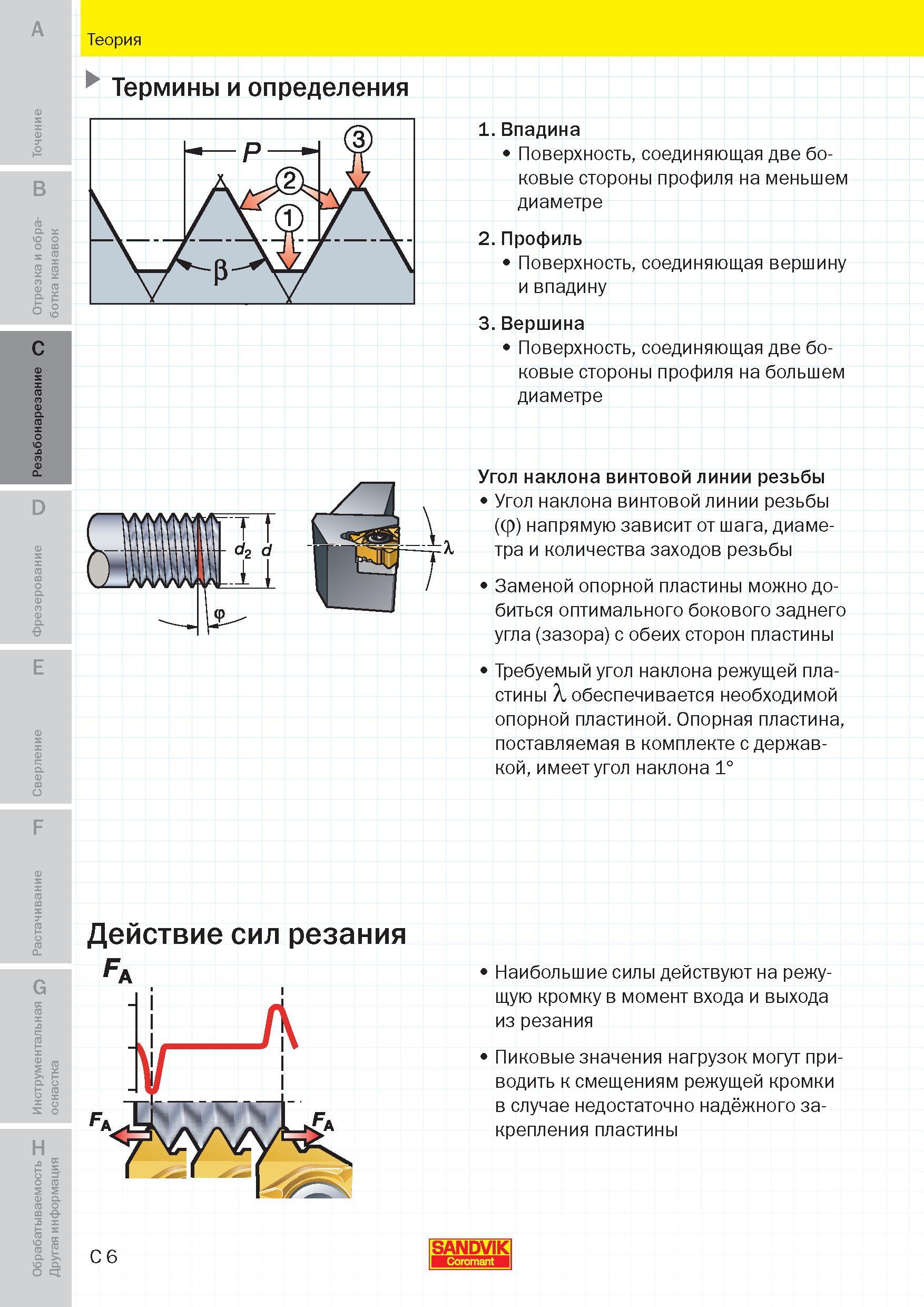

Нарезание резьбы резцом на токарном станке Теоретическая часть Впадина Поверхность, соединяющая две боковые стороны профиля на меньшем диаметре

111 Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Инструмент и оснастка Стр.C6

111 Нарезание резьбы резцом на токарном станке Теоретическая часть Впадина Поверхность, соединяющая две боковые стороны профиля на меньшем диаметре Пособие SANDVIK COROMANT 2009 Обработка материалов резанием Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающего промышленного оборудования Стр. C6

Нарезание резьбы резцом на токарном станке Теоретическая часть Впадина Поверхность, соединяющая две боковые стороны профиля на меньшем диаметре

Нарезание резьбы резцом на токарном станке Теоретическая часть Впадина Поверхность, соединяющая две боковые стороны профиля на меньшем диаметре _ 2. Профиль Поверхность, соединяющая вершину и впадину 3. Вершина Поверхность, соединяющая две боковые стороны профиля на большем диаметре Угол наклона винтовой линии резьбы Угол наклона винтовой линии резьбы (ф) напрямую зависит от шага, диаметра и количества заходов резьбы Заменой опорной пластины можно добиться оптимального бокового заднего угла (зазора) с обеих сторон пластины Требуемый угол наклона режущей пластины X обеспечивается необходимой опорной пластиной. Опорная пластина, поставляемая в комплекте с державкой, имеет угол наклона 1° Действие сил резания Наибольшие силы действуют на режущую кромку в момент входа и выхода из резания Пиковые значения нагрузок могут при водить к смещениям режущей кромки в случае недостаточно надёжного закрепления пластины C 6 SANDVIK Нарезание резьбы при точении на станках
