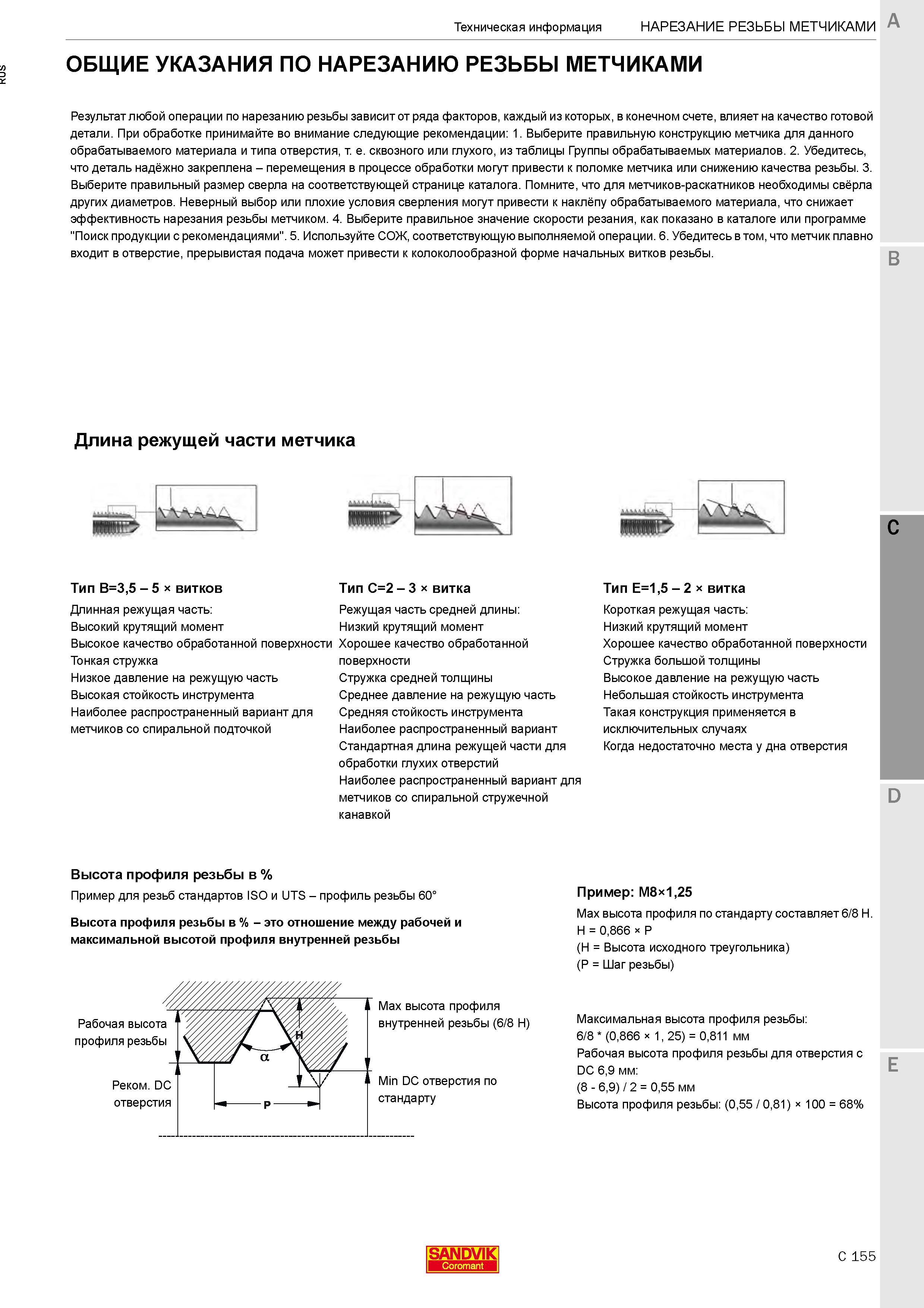

Нарезание резьбы метчиком на станке Общие рекомендации по резьбонарезной технологической операции Заготовка детали должно быть надежна закреплена _ Результат любой операции по нарезанию резьбы зависит от ряда факторов, каждый из которых, в конечном счете, влияет на качество готовой детали. При обработке принимайте во внимание следующие рекомендации: 1. Выберите правильную конструкцию метчика для данного обрабатываемого материала и типа отверстия, т. е. сквозного или глухого, из таблицы Группы обрабатываемых материалов. 2. Убедитесь, что деталь надёжно закреплена - перемещения в процессе обработки могут привести к поломке метчика или снижению качества резьбы. 3. Выберите правильный размер сверла на соответствующей странице каталога. Помните, что для метчиков-раскатников необходимы свёрла других диаметров. Неверный выбор или плохие условия сверления могут привести к наклёпу обрабатываемого материала, что снижает эффективность нарезания резьбы метчиком. 4. Выберите правильное значение скорости резания, как показано в каталоге или программе "Поиск продукции с рекомендациями". 5. Используйте СОЖ, соответствующую выполняемой операции. 6. Убедитесь в том, что метчик плавно входит в отверстие, прерывистая подача может привести к колоколообразной форме начальных витков резьбы. B Длина режущей части метчика C Тип B=3,5 - 5 х витков Длинная режущая часть: Высокий крутящий момент Высокое качество обработанной поверхности Тонкая стружка Низкое давление на режущую часть Высокая стойкость инструмента Наиболее распространенный вариант для метчиков со спиральной подточкой Тип C=2 - 3 х витка Режущая часть средней длины: Низкий крутящий момент Хорошее качество обработанной поверхности Стружка средней толщины Среднее давление на режущую часть Средняя стойкость инструмента Наиболее распространенный вариант Стандартная длина режущей части для обработки глухих отверстий Наиболее распространенный вариант для метчиков со спиральной стружечной канавкой Тип E=1,5 - 2 х витка Короткая режущая часть: Низкий крутящий момент Хорошее качество обработанной поверхности Стружка большой толщины Высокое давление на режущую часть Небольшая стойкость инструмента Такая конструкция применяется в исключительных случаях Когда недостаточно места у дна отверстия D Высота профиля резьбы в % Пример для резьб стандартов ISO и UTS - профиль резьбы 60° Высота профиля резьбы в % - это отношение между рабочей и максимальной высотой профиля внутренней резьбы Рабочая высота профиля резьбы Реком. DC отверстия Мах высота профиля внутренней резьбы (6/8 H) Min DC отверстия по стандарту Пример: M8x1,25 Max высота профиля по стандарту составляет 6/8 H. H = 0,866 х р (H = Высота исходного треугольника) (Р = Шаг резьбы) Максимальная высота профиля резьбы: 6/8 (0,866 х 1, 25) = 0,811 мм Рабочая высота профиля резьбы для отверстия с DC 6,9 мм: (8 - 6,9) / 2 = 0,55 мм Высота профиля резьбы: (0,55 / 0,81) х 100 = 68% E SANDVIK Coromant C 155 Техническая информация Нарезание резьбы метчиками ОБЩИЕ УКАЗАНИЯ ПО НАРЕЗАНИЮ РЕЗЬБЫ МЕТЧИКАМИ
