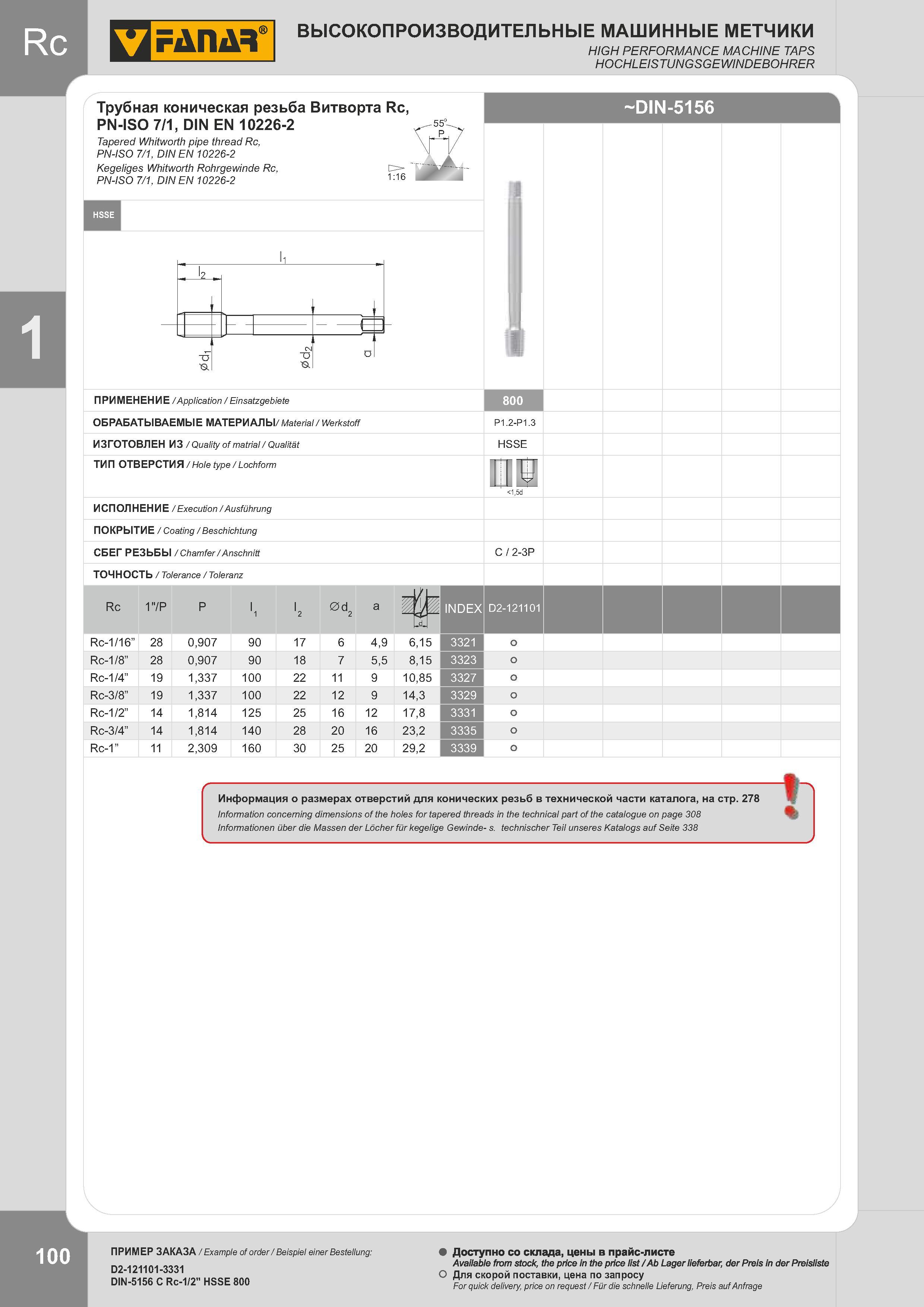

ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ МАШИННЫЕ МЕТЧИКИ FANAR Трубная коническая резьба Витворта Rc, PN-ISO 7/1, DIN EN 10226-2 Изображение Область применения Обрабатываемые материалы Тип отверстия Основные размеры Tapered Whitworth pipe thread Rc, PN-ISO 7/1, DIN EN 10226-2 Kegeliges Whitworth Rohrgewinde Rc, о PN-ISO 7/1, DIN EN 10226-2 1:16 DIN-5156 ПРИМЕНЕНИЕ /Application / Einsatzgebiete Обрабатываемые материалы/ Material/ Werkstoff ИЗГОТОВЛЕН ИЗ / Quality of matrial/ Qualität Тип обрабатываемого отверстия / Hole type / Lochform ИСПОЛНЕНИЕ / Execution / Ausführung ПОКРЫТИЕ / Coating / Beschichtung СБЕГ РЕЗЬБЫ / Chamfer / Anschnitt ТОЧНОСТЬ / Tolerance / Toleranz P1.2-P1.3 HSSE П1 C / 2-3P Rc 1"/P P l1 l2 0 d 2 a % .d. : Rc-1/16” 28 0,907 90 17 6 4,9 6,15 3321 О Rc-1/8” 28 0,907 90 18 7 5,5 8,15 3323 О Rc-1/4” 19 1,337 100 22 11 9 10,85 3327 о Rc-3/8” 19 1,337 100 22 12 9 14,3 3329 о Rc-1/2” 14 1,814 125 25 16 12 17,8 3331 о Rc-3/4” 14 1,814 140 28 20 16 23,2 3335 о Rc-1” 11 2,309 160 30 25 20 29,2 3339 о Информация о размерах отверстий для конических резьб в технической части каталога, на стр. 278 Information concerning dimensions of the holes for tapered threads in the technical part of the catalogue on page 308 Informationen über die Massen der Löcher für kegelige Gewinde- s. technischer Teil unseres Katalogs auf Seite 338 Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: D2-121101-3331 DIN-5156 C Rc-1/2" HSSE 800 Доступно со склада, цены в прайс-листе Available from stock, the price in the price list/Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage HSSE 1 800 HIGH PERFORMANCE MACHINE TAPS HOCHLEISTUNGSGEWINDEBOHRER .55°- P
