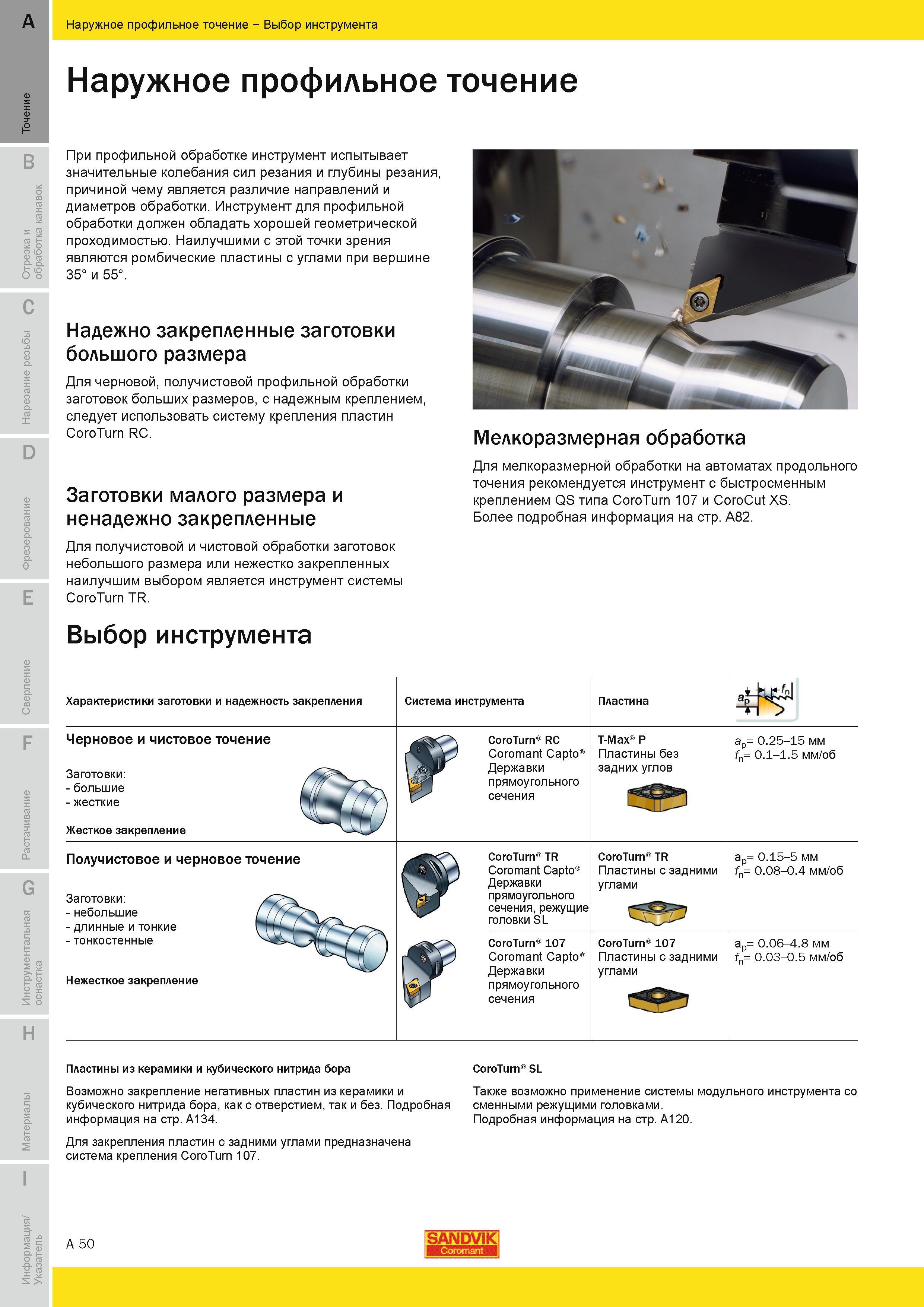

Токарный металлорежущий инструмент для профильного точения должен обладать хорошей геометрической проходимостью. Наилучшими с этой точки зрения являются сменные режущие ромбические пластины с углами при вершине 35 и 55. Надежно закрепленные заготовки большого размера Для черновой получистовой профильной обработки заготовок больших размеров с надежным креплением следует использовать систему крепления пластин CoroTurn RC. Заготовки малого размера и ненадежно закрепленные Для получистовой и чистовой обработки заготовок небольшого размера или нежестко закрепленных наилучшим выбором является инструмент системы CoroTurn TR. Выбор инструмента Мелкоразмерная обработка Для мелкоразмерной обработки на автоматах продольного точения рекомендуется инструмент с быстросменным креплением QS типа CoroTurn 107 и CoroCut XS. Более подробная информация на стр. A82. Характеристики заготовки и надежность закрепления Система инструмента Пластина Черновое и чистовое точение Заготовки - большие - жесткие Жесткое закрепление CoroTurn RC Coromant Capto Державки прямоугольного сечения T-Max P Пластины без задних углов ap 0.25-15 мм fn 0.1-1.5 мм/об Получистовое и черновое точение Заготовки - небольшие - длинные и тонкие - тонкостенные Нежесткое закрепление CoroTurn TR Coromant Capto Державки прямоугольного сечения режущие головки SL CoroTurn TR Пластины с задними углами ap 0.15-5 мм fn 0.08-0.4 мм/об CoroTurn 107 Coromant Capto Державки прямоугольного сечения CoroTurn 107 Пластины с задними углами ap 0.06-4.8 мм fn 0.03-0.5 мм/об Пластины из керамики и кубического нитрида бора Возможно закрепление негативных пластин из керамики и кубического нитрида бора как с отверстием так и без. Подробная информация на стр. A134. Для закрепления пластин с задними углами предназначена система крепления CoroTurn 107. CoroTurn SL Также возможно применение системы модульного инструмента сменными режущими головками. Подробная информация на стр. A120. A 50 SANDVIK Наружное профильное точение Выбор инструмента Наружное профильное точение При токарной профильной обработке инструмент испытывает значительные колебания сил резания и глубины резания причиной чему является различие направлений и диаметров обработки.
