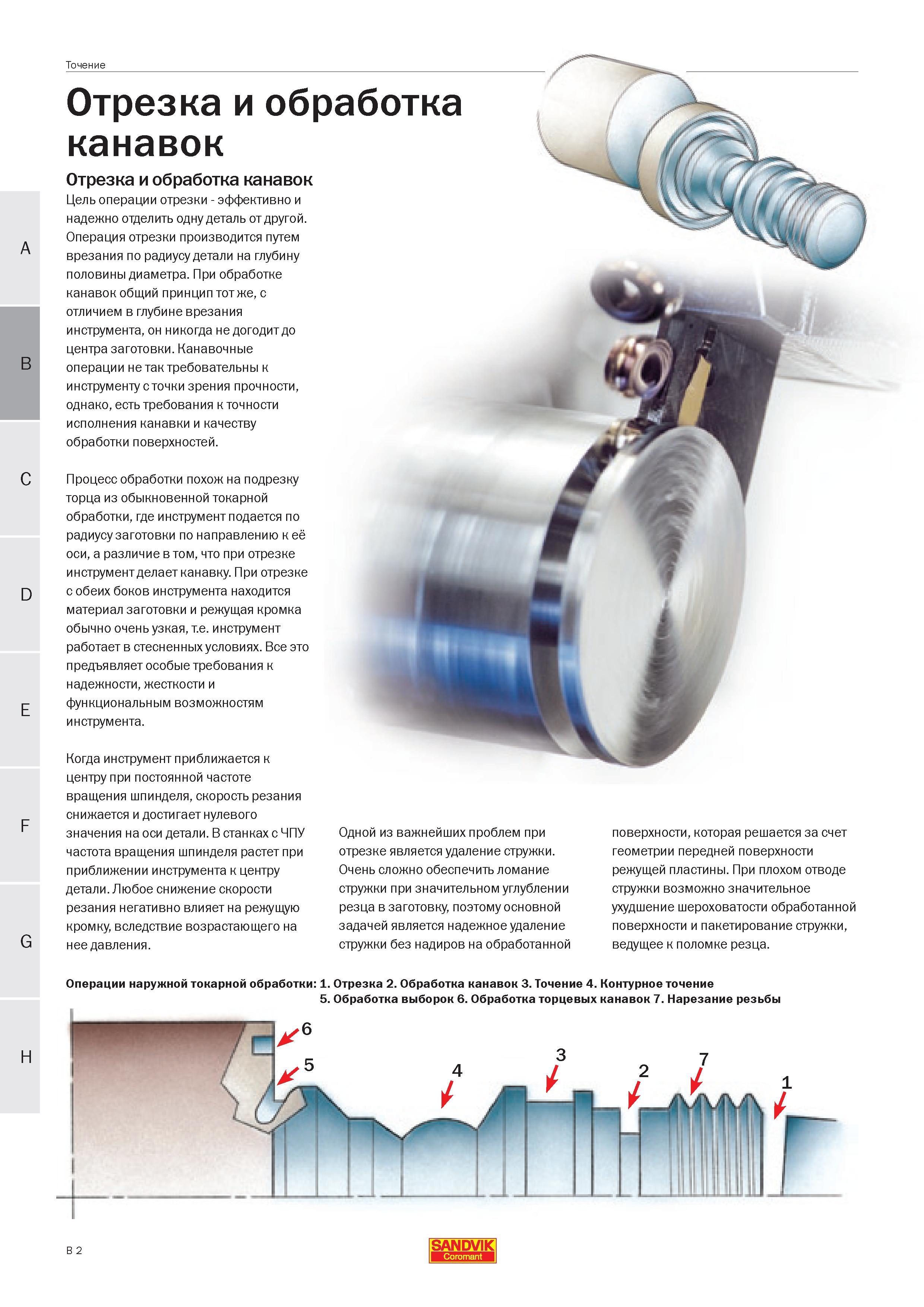

Цель операции отрезки эффективно и надежно отделить одну деталь от другой Операция отрезки производится путем врезания по радиусу детали на глуби

Цель операции отрезки эффективно и надежно отделить одну деталь от другой. Операция отрезки производится путем врезания по радиусу детали на глубину половины диаметра. При обработке канавок общий принцип тот же с отличием в глубине врезания инструмента он никогда не догодитдо центра заготовки. Канавочные операции не так требовательны к инструменту сточки зрения прочности однако есть требования к точности исполнения канавки и качеству обработки поверхностей. Процесс обработки похож на подрезку торца из обыкновенной токарной обработки где инструмент подается по радиусу заготовки по направлению к её оси а различие в том что при отрезке инструмент делает канавку. При отрезке с обеих боков инструмента находится материал заготовки и режущая кромка обычно очень узкая т.е. инструмент работает в стесненных условиях. Все это предъявляет особые требования к надежности жесткости и функциональным возможностям инструмента. Когда инструмент приближается к центру при постоянной частоте вращения шпинделя скорость резания снижается и достигает нулевого значения на оси детали. В станках с ЧПУ частота вращения шпинделя растет при приближении инструмента к центру детали. Любое снижение скорости резания негативно влияет на режущую кромку вследствие возрастающего на нее давления. Одной из важнейших проблем при отрезке является удаление стружки. Очень сложно обеспечить ломание стружки при значительном углублении резца в заготовку поэтому основной задачей является надежное удаление стружки без надиров на обработанной поверхности которая решается за счет геометрии передней поверхности режущей пластины. При плохом отводе стружки возможно значительное ухудшение шероховатости обработанной поверхности и пакетирование стружки ведущее к поломке резца. H Операции наружной токарной обработки 1. Отрезка 2. Обработка канавок 3. Точение 4. Контурное точение 5. Обработка выборок 6. Обработка торцевых канавок 7. Нарезание резьбы B 2 SANDVIK Точение Отрезка и обработка канавок Отрезка и обработка канавок
