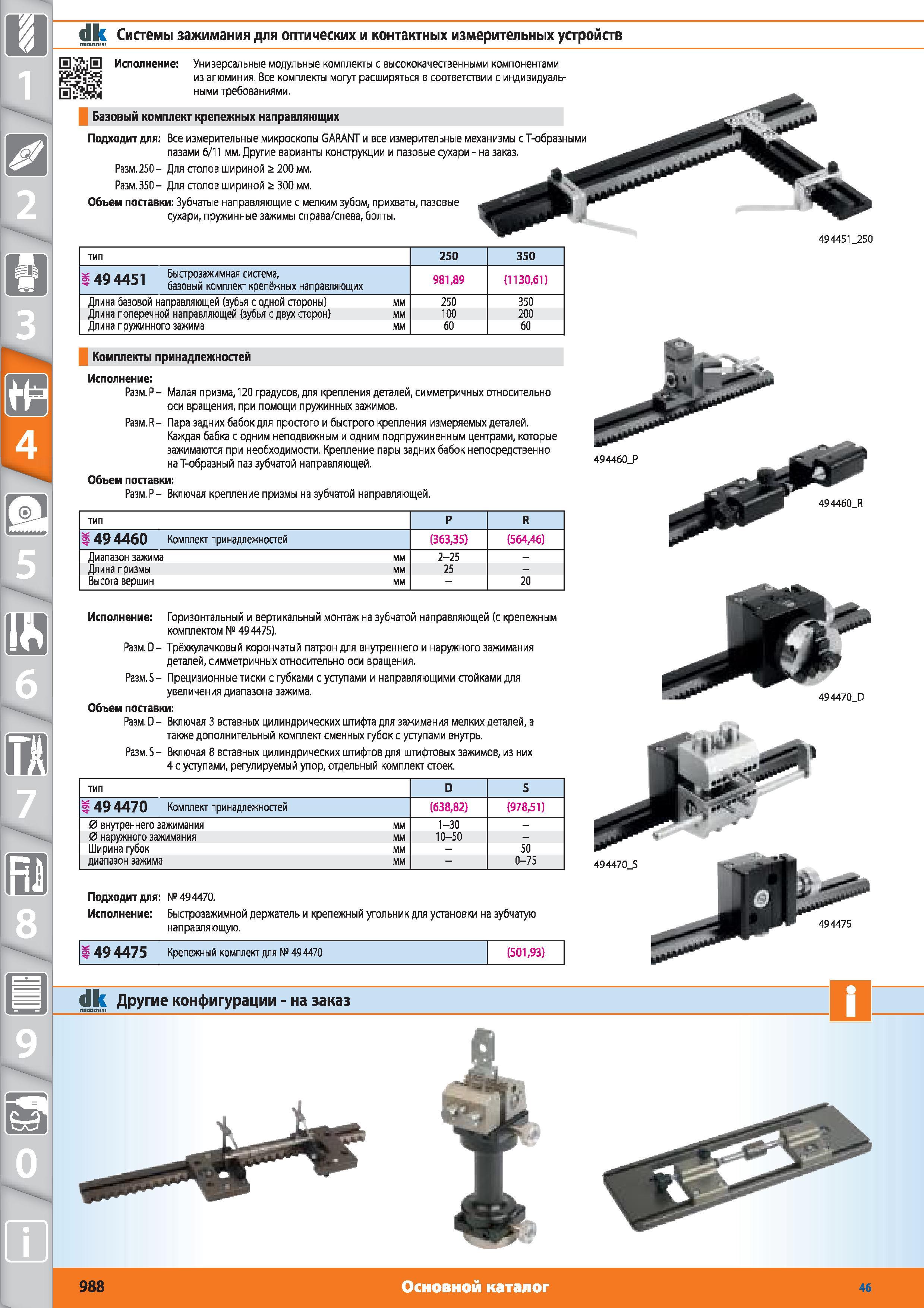

Системы зажимания для оптических и контактных измерительных устройств от Hoffmann Group тип 250 350 g с1 Быстрозажимная система ну базовый комплект крепёжных направляющих 98189 (113061) Длина базовой направляющей (зубья с одной стороны) мм 250 350 Длина поперечной направляющей (зубья с двух сторон) мм 100 200 Длина пружинного зажима мм 60 60 Комплекты принадлежностей Разм.Р- Малая призма120 градусов для крепления деталей симметричных относительно оси вращения при помощи пружинных зажимов. Pa3M.R- Пара задних бабок для простого и быстрого крепления измеряемых деталей. Каждая бабка с одним неподвижным и одним подпружиненным центрами которые зажимаются при необходимости. Крепление пары задних бабок непосредственно на Т-образный паз зубчатой направляющей. Объем поставки Разм.Р- Включая крепление призмы на зубчатой направляющей. тип Р R 49 4460 Комплект принадлежностей (36335) (56446) Диапазон зажима мм 2-25 Длина призмы мм 25 Высота вершин мм 20 Горизонтальный и вертикальный монтаж на зубчатой направляющей (с крепежным комплектом 494475). Размер D Трёхкулачковый корончатый патрон для внутреннего и наружного зажимания деталей симметричных относительно оси вращения. Размер S Прецизионные тиски с губками с уступами и направляющими стойками для увеличения диапазона зажима. Объем поставки Pa3M.D- Включая 3 вставных цилиндрических штифта для зажимания мелких деталей а также дополнительный комплект сменных губок с уступами внутрь. Размер 5 Включая 8 вставных цилиндрических штифтов для штифтовых зажимов из них 4 с уступами регулируемый упор отдельный комплект стоек. тип D 5 5 49 4470 Комплект принадлежностей (63882) (97851) 0 внутреннего зажимания мм 1-30 0 наружного зажимания мм 10-50 Ширина губок мм 50 диапазон зажима мм 0-75 Подходит для 494470. Быстрозажимной держатель и крепежный угольник для установки на зубчатую направляющую. 49 4475 Крепежный комплект для 494470 (50193) Универсальные модульные комплекты с высококачественными компонентами из алюминия. Все комплекты могут расширяться в соответствии с индивидуальными требованиями. Базовый комплект крепежных направляющих Подходит для Все измерительные микроскопы Garant и все измерительные механизмы с Т-образными пазами 6 11 мм. Другие варианты конструкции и пазовые сухари на заказ. Разм.250- Для столов шириной 200 мм. Разм.350- Для столов шириной 300мм. Объем поставки Зубчатые направляющие с мелким зубом прихваты пазовые сухари пружинные зажимы справа слева болты. 494460Р 494460R Другие конфигурации на заказ 988 Основной каталог 46
