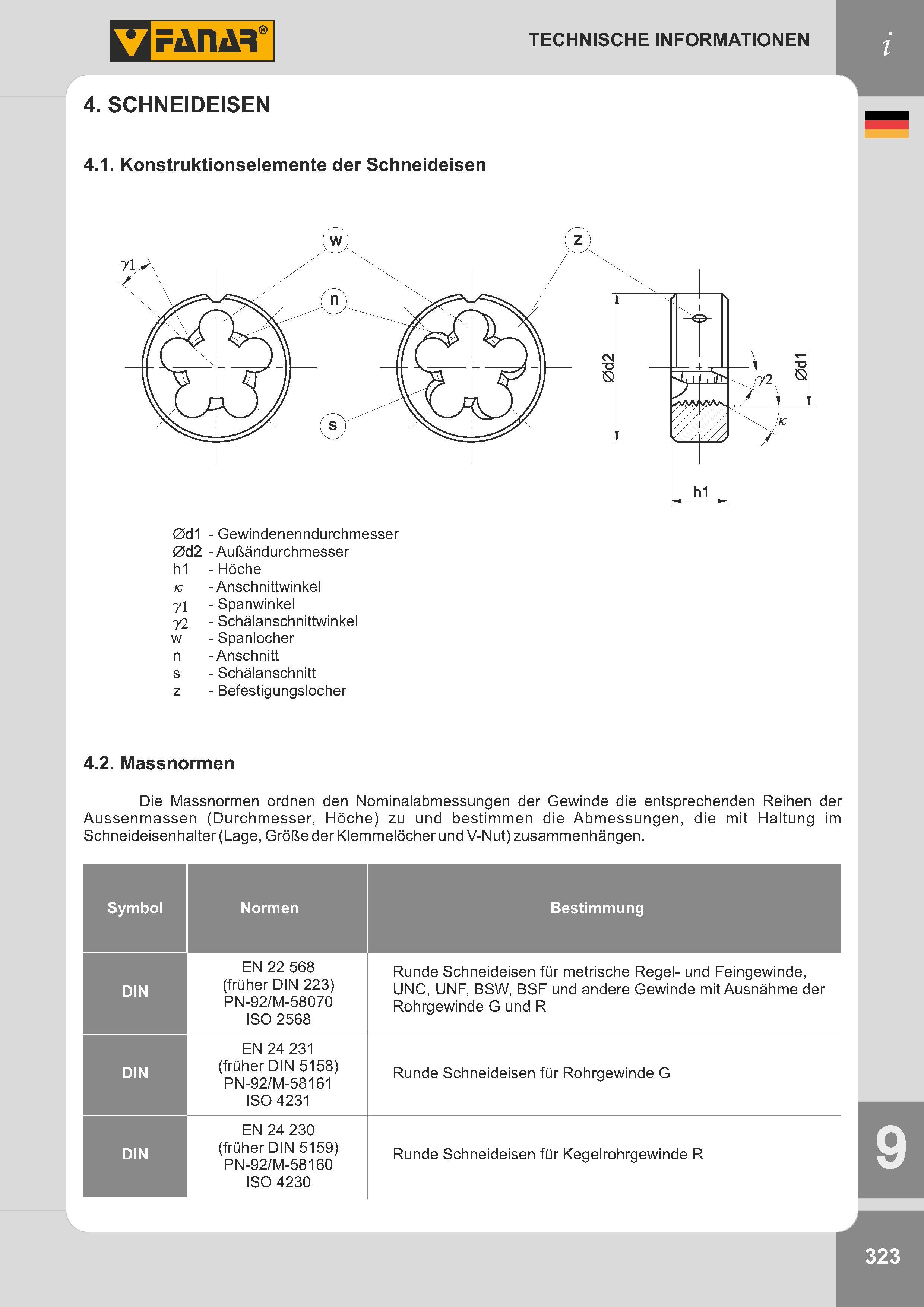

Konstruktionselemente der Schneideisen 0d1 - Gewindenenndurchmesser 0d2 - Außändurchmesser h1 - Höche к - Anschnittwinkel 71 - Spanwinkel 72 - Schälanschnittwinkel w - Spanlocher n - Anschnitt s - Schälanschnitt z - Befestigungslocher 4.2. Massnormen Die Massnormen ordnen den Nominalabmessungen der Gewinde die entsprechenden Reihen der Aussenmassen (Durchmesser, Höche) zu und bestimmen die Abmessungen, die mit Haltung im Schneideisenhalter (Lage, Größe der Klemmelöcher und V-Nut) zusammenhängen. Symbol Normen Bestimmung DIN EN 22 568 (früher DIN 223) PN-92/M-58070 ISO 2568 Runde Schneideisen für metrische Regel- und Feingewinde, UNC, UNF, BSW, BSF und andere Gewinde mit Ausnähme der Rohrgewinde G und R DIN EN 24 231 (früher DIN 5158) PN-92/M-58161 ISO 4231 Runde Schneideisen für Rohrgewinde G DIN EN 24 230 (früher DIN 5159) PN-92/M-58160 ISO 4230 Runde Schneideisen für Kegelrohrgewinde R TECHNISCHE INFORMATIONEN 4. SCHNEIDEISEN 4.1.
