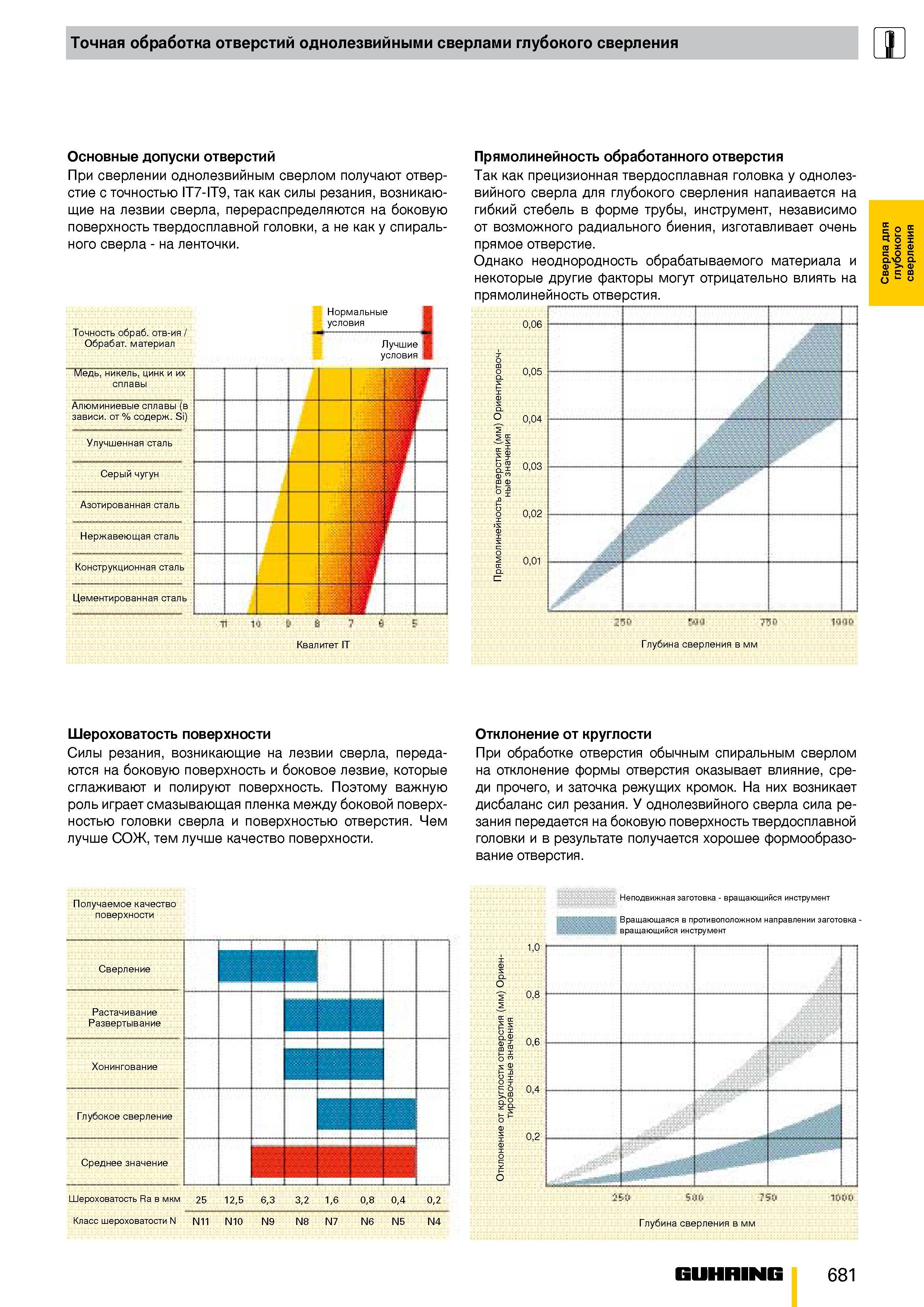

Точная обработка отверстий ружейными однолезвийными сверлами Guhring глубокого сверления Основные допуски отверстий При сверлении однолезвийным сверлом получают отверстие с точностью IT7-IT9, так как силы резания, возникающие на лезвии сверла, перераспределяются на боковую поверхность твердосплавной головки, а не как у спирального сверла на ленточки. Нормальные условия Точность обраб. отв-ия / Обрабат. материал Лучшие условия Квалитет IT Прямолинейность обработанного отверстия Так как прецизионная твердосплавная головка у однолезвийного сверла для глубокого сверления напаивается на гибкий стебель в форме трубы, инструмент, независимо от возможного радиального биения, изготавливает очень прямое отверстие. Однако неоднородность обрабатываемого материала и некоторые другие факторы могут отрицательно влиять на прямолинейность отверстия. Глубина сверления в мм Шероховатость поверхности Силы резания, возникающие на лезвии сверла, передаются на боковую поверхность и боковое лезвие, которые сглаживают и полируют поверхность. Поэтому важную роль играет смазывающая пленка между боковой поверхностью головки сверла и поверхностью отверстия. Чем лучше СОЖ, тем лучше качество поверхности. Отклонение от круглости При обработке отверстия обычным спиральным сверлом на отклонение формы отверстия оказывает влияние, среди прочего, и заточка режущих кромок. На них возникает дисбаланс сил резания. У однолезвийного сверла сила резания передается на боковую поверхность твердосплавной головки и в результате получается хорошее формообразование отверстия. Получаемое качество поверхности Шероховатость Ra в мкм 25 12,5 6,3 3,2 1,6 0,8 0,4 о х о F о х о “ Неподвижная заготовка вращающийся инструмент Вращающаяся в противоположном направлении заготовка -вращающийся инструмент Класс шероховатости N N11 N10 N9 N8 N7 N6 N5 N4 iE-ii 50& 750 Глубина сверления в мм 1000 Guhring 681 Сверла для глубокого сверления
