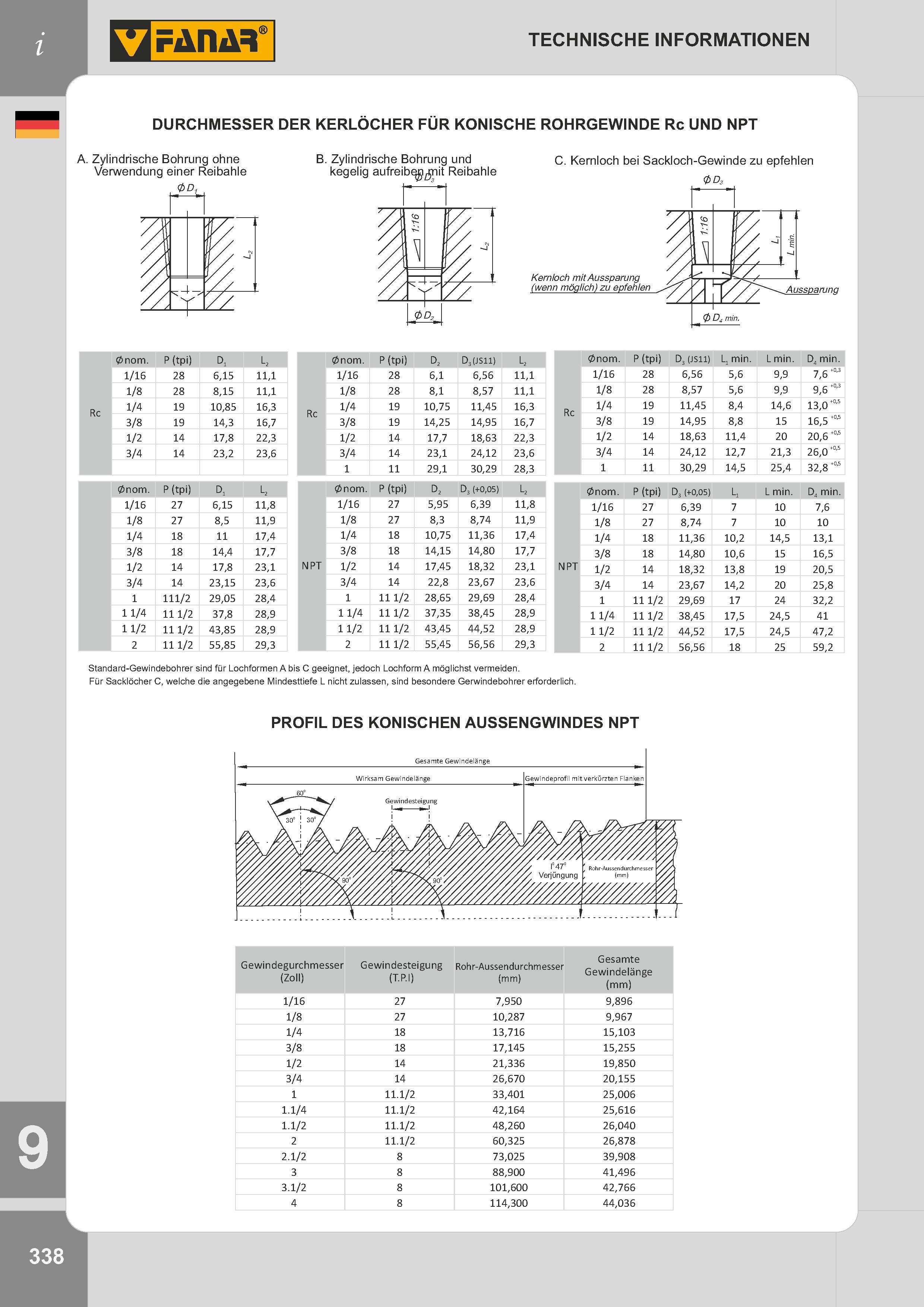

TECHNISCHE INFORMATIONEN DURCHMESSER DER KERLÖCHER FÜR KONISCHE ROHRGEWINDE Rc UND NPT A. Zylindrische Bohrung ohne Verwendung ein er Reibahle B. Zylindrische Bohrung und kegelig aufreiben t Reibahle C. Kernloch bei Sackloch-Gewinde zu epfehlen 0D3 0 nom. P (tpi) D: L2 1/16 28 6,15 11,1 1/8 28 8,15 11,1 Rc 1/4 19 10,85 16,3 3/8 19 14,3 16,7 1/2 14 17,8 22,3 3/4 14 23,2 23,6 Rc 0 nom. P (tpi) D1 L2 1/16 27 6,15 11,8 1/8 27 8,5 11,9 1/4 18 11 17,4 3/8 18 14,4 17,7 1/2 14 17,8 23,1 3/4 14 23,15 23,6 1 111/2 29,05 28,4 1 1/4 11 1/2 37,8 28,9 1 1/2 11 1/2 43,85 28,9 2 11 1/2 55,85 29,3 NPT 0 nom. P (tpi) D2 D3 (JS11) L2 1/16 28 6,1 6,56 11,1 1/8 28 8,1 8,57 11,1 1/4 19 10,75 11,45 16,3 3/8 19 14,25 14,95 16,7 1/2 14 17,7 18,63 22,3 3/4 14 23,1 24,12 23,6 1 11 29,1 30,29 28,3 0 nom. P (tpi) D2 D3 (+0,05) L2 1/16 27 5,95 6,39 11,8 1/8 27 8,3 8,74 11,9 1/4 18 10,75 11,36 17,4 3/8 18 14,15 14,80 17,7 1/2 14 17,45 18,32 23,1 3/4 14 22,8 23,67 23,6 1 11 1/2 28,65 29,69 28,4 1 1/4 11 1/2 37,35 38,45 28,9 1 1/2 11 1/2 43,45 44,52 28,9 2 11 1/2 55,45 56,56 29,3 0 nom. P (tpi) D3 (JS11) L min. L min. D min. 1/16 28 6,56 5,6 9,9 7,6 +03 1/8 28 8,57 5,6 9,9 9,6 +0'3 Rc 1/4 19 11,45 8,4 14,6 13,0 +0,5 3/8 19 14,95 8,8 15 16,5 +0-5 1/2 14 18,63 11,4 20 20,6 +0-5 3/4 14 24,12 12,7 21,3 26,0 +0,5 1 11 30,29 14,5 25,4 32,8 +0-5 0 nom. P (tpi) D3 (+0,05) L1 L min. D min. 1/16 27 6,39 7 10 7,6 1/8 27 8,74 7 10 10 1/4 18 11,36 10,2 14,5 13,1 3/8 18 14,80 10,6 15 16,5 NPT 1/2 14 18,32 13,8 19 20,5 3/4 14 23,67 14,2 20 25,8 1 11 1/2 29,69 17 24 32,2 1 1/4 11 1/2 38,45 17,5 24,5 41 1 1/2 11 1/2 44,52 17,5 24,5 47,2 2 11 1/2 56,56 18 25 59,2 Standard-Gewindebohrer sind für Lochformen A bis C geeignet, jedoch Lochform A möglichst vermeiden. Für Sacklöcher C, welche die angegebene Mindesttiefe L nicht zulassen, sind besondere Gerwindebohrer erforderlich. PROFIL DES KONISCHEN AUSSENGWINDES NPT Gewindegurchmesser (Zoll) Gewindesteigung (T.P.I) Rohr-Aussendurchmesser (mm) Gesamte Gewindelänge (mm) 1/16 27 7,950 9,896 1/8 27 10,287 9,967 1/4 18 13,716 15,103 3/8 18 17,145 15,255 1/2 14 21,336 19,850 3/4 14 26,670 20,155 1 11.1/2 33,401 25,006 1.1/4 11.1/2 42,164 25,616 1.1/2 11.1/2 48,260 26,040 2 11.1/2 60,325 26,878 2.1/2 8 73,025 39,908 3 8 88,900 41,496 3.1/2 8 101,600 42,766 4 8 114,300 44,036 338
