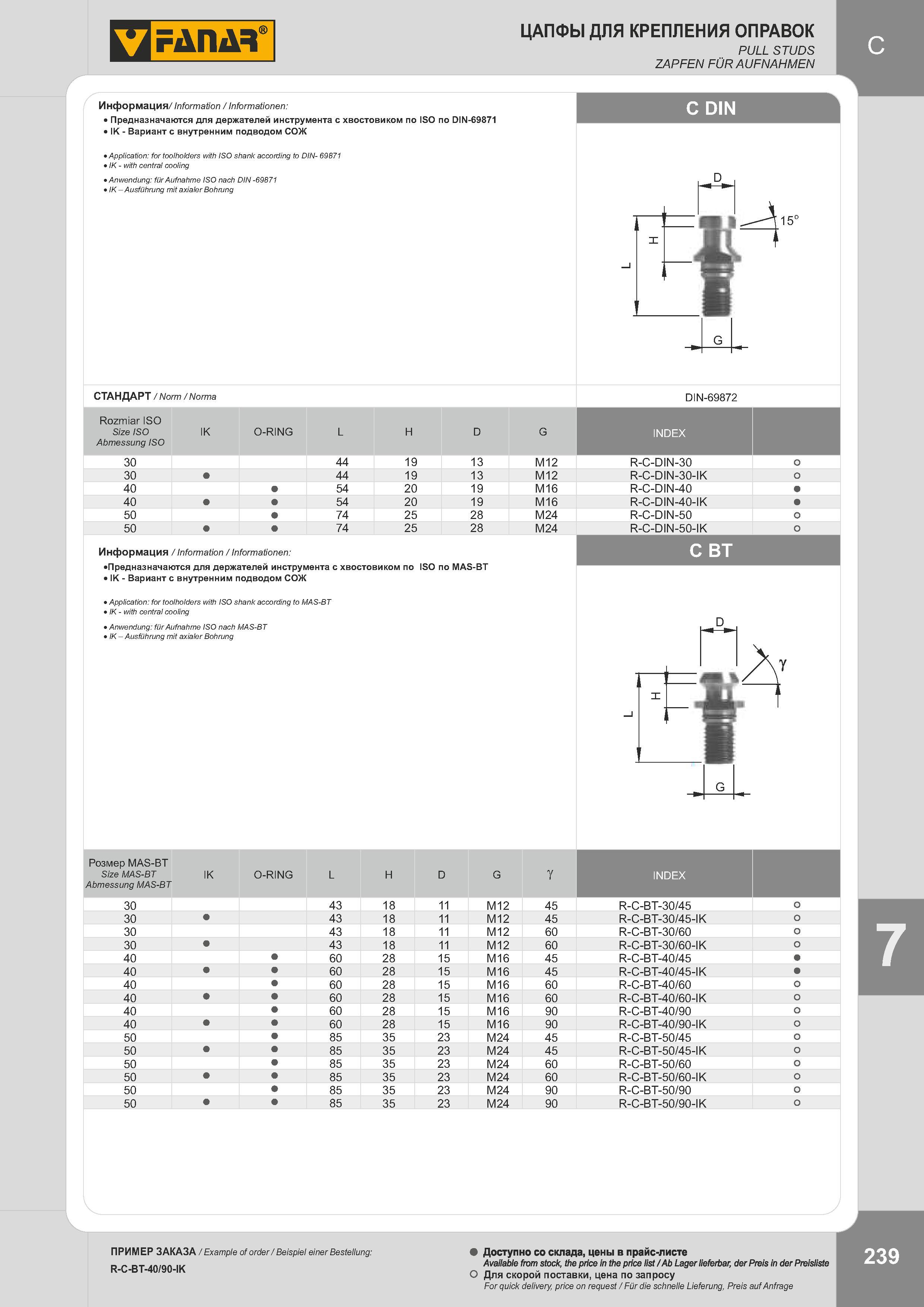

ЦАПФЫ ДЛЯ КРЕПЛЕНИЯ ОПРАВОК PULL STUDS ZAPFEN FÜR AUFNAHMEN Информация/ Information / Informationen: Предназначаются для держателей инструмента с хвостовиком по ISO по DIN-69871 IK - Вариант с внутренним подводом СОЖ C DIN Application: for toolholders with ISO shank according to DIN- 69871 IK - with central cooling Anwendung: für Aufnahme ISO nach DIN -69871 IK - Ausführung mit axialer Bohrung 15o СТАНДАРТ / Norm / Norma DIN-69872 Rozmiar ISO Size ISO Abmessung ISO 30 30 40 40 50 50 IK O-RING 44 44 54 54 74 74 19 19 20 20 25 25 13 13 19 19 28 28 Информация / Information / Informationen: Предназначаются для держателей инструмента с хвостовиком по ISO по MAS-BT IK - Вариант с внутренним подводом СОЖ M12 M12 M16 M16 M24 M24 R-C-DIN-30 R-C-DIN-30-IK R-C-DIN-40 R-C-DIN-40-IK R-C-DIN-50 R-C-DIN-50-IK C BT Application: for toolholders with ISO shank according to MAS-BT IK - with central cooling Anwendung: für Aufnahme ISO nach MAS-BT IK - Ausführung mit axialer Bohrung Розмер MAS-BT Size MAS-BT Abmessung MAS-BT IK O-RING L H D G g INDEX 30 43 18 11 M12 45 R-C-BT-30/45 о 30 43 18 11 M12 45 R-C-BT-30/45-IK о 30 43 18 11 M12 60 R-C-BT-30/60 о 30 43 18 11 M12 60 R-C-BT-30/60-IK о 40 60 28 15 M16 45 R-C-BT-40/45 40 60 28 15 M16 45 R-C-BT-40/45-IK 40 60 28 15 M16 60 R-C-BT-40/60 О 40 60 28 15 M16 60 R-C-BT-40/60-IK о 40 60 28 15 M16 90 R-C-BT-40/90 о 40 60 28 15 M16 90 R-C-BT-40/90-IK о 50 85 35 23 M24 45 R-C-BT-50/45 о 50 85 35 23 M24 45 R-C-BT-50/45-IK о 50 85 35 23 M24 60 R-C-BT-50/60 о 50 85 35 23 M24 60 R-C-BT-50/60-IK О 50 85 35 23 M24 90 R-C-BT-50/90 о 50 85 35 23 M24 90 R-C-BT-50/90-IK о Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: R-C-BT-40/90-IK Доступно со склада, цены в прайс-листе Available from stock, the price in the price list/Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage L H D G D 7
