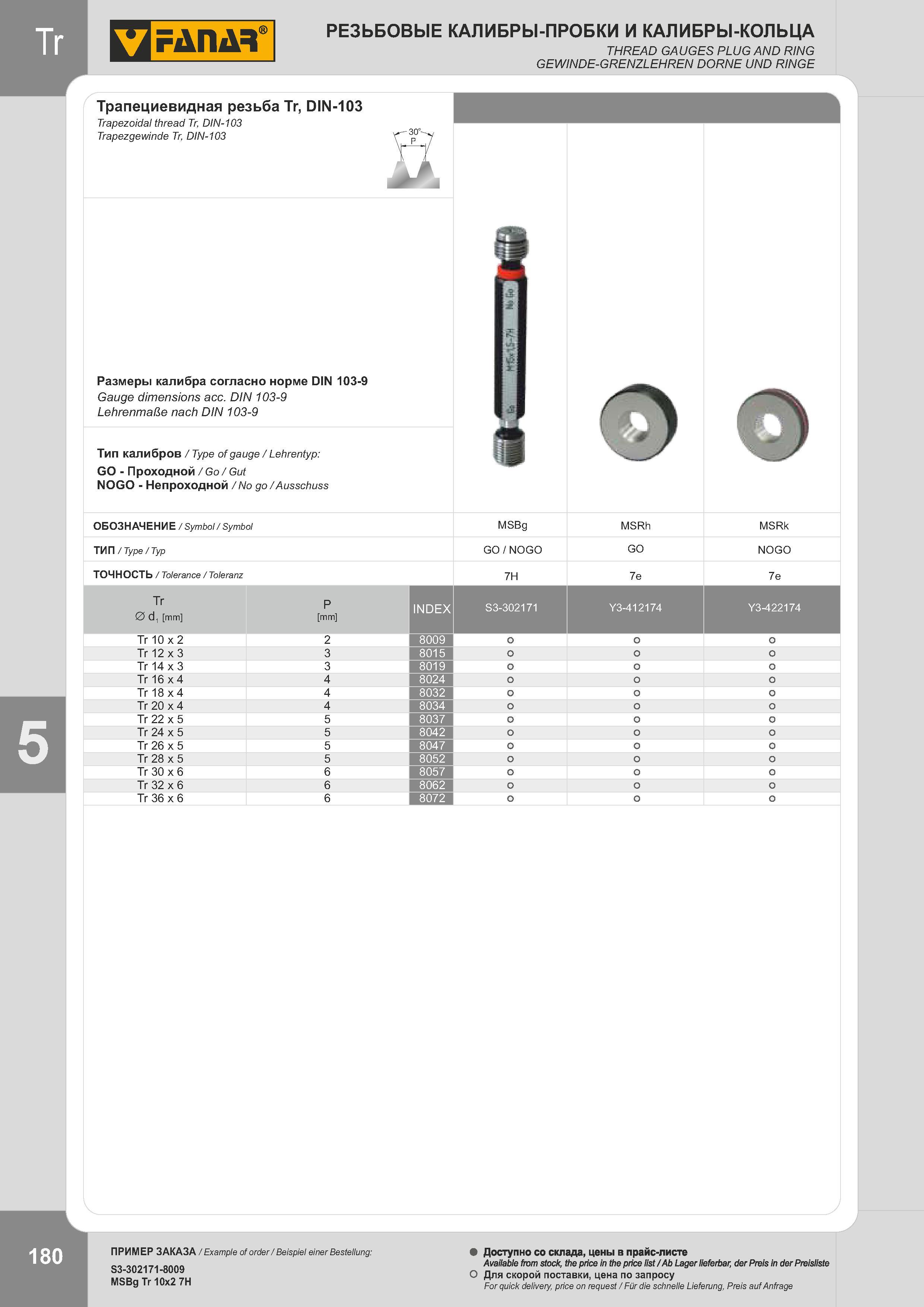

РЕЗЬБОВЫЕ КАЛИБРЫ-ПРОБКИ И КАЛИБРЫ-КОЛЬЦА THREAD GAUGES PLUG AND RING GEWINDE-GRENZLEHREN DORNE UND RINGE Трапециевидная резьба Tr, DIN-103 Trapezoidal thread Tr, DIN-103 Trapezgewinde Tr, DIN-103 Размеры калибра согласно норме DIN 103-9 Gauge dimensions acc. DIN 103-9 Lehrenmaße nach DIN 103-9 Тип калибров / Type of gauge / Lehrentyp: GO - Проходной / Go / Gut NOGO - Непроходной / No go / Ausschuss ОБОЗНАЧЕНИЕ / Symbol / Symbol MSBg MSRh MSRk ТИП / Type / Typ GO/NOGO GO NOGO ТОЧНОСТЬ / Tolerance / Toleranz 7H 7e 7e Tr 0 d mm P mm INDEX S3-302171 Y3-412174 Y3-422174 Tr 10 x 2 2 8009 о Tr 12 x 3 8015 О Tr 14 x 3 8019 о Tr 16 x 4 8024 о Tr 18 x 4 8032 о Tr 20 x 4 8034 о Tr 22 x 5 8037 о Tr 24 x 5 8042 о Tr 26 x 5 8047 о Tr 28 x 5 8052 о Tr 30 x 6 6 8057 о Tr 32 x 6 8062 о Tr 36 x 6 8072 о Пример записи для заказа инструмента Fanar / Example of order / Beispiel einer Bestellung: S3-302171-8009 MSBg Tr 10x2 7H Доступно со склада, цены в прайс-листе Available from stock, the price in the price list/Ab Lager lieferbar, der Preis in der Preisliste Для скорой поставки, цена по запросу For quick delivery, price on request / Für die schnelle Lieferung, Preis auf Anfrage 8
