Нарезание наружной и внутренней резьбы на ЧПУ станках Резьбофрезерование Способы врезания Тангенциально дуговое Радиальное Тангенциально линейное врезание

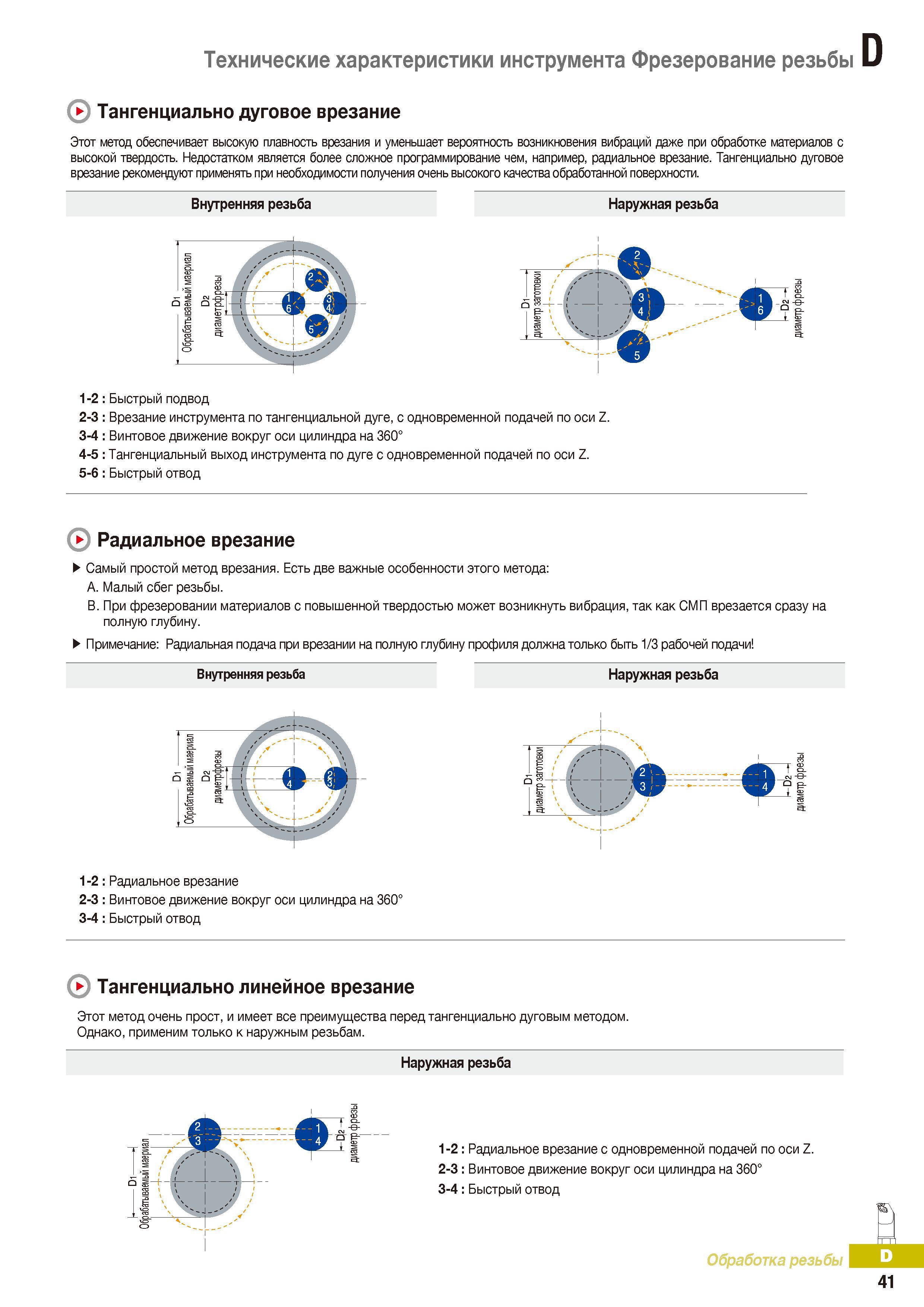

366 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.D41

366 Нарезание наружной и внутренней резьбы на ЧПУ станках Резьбофрезерование Способы врезания Тангенциально дуговое Радиальное Тангенциально линейное врезание Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. D41

Нарезание наружной и внутренней резьбы на ЧПУ станках Резьбофрезерование Способы врезания Тангенциально дуговое Радиальное Тангенциально линейное врезание

Нарезание наружной и внутренней резьбы на ЧПУ станках Резьбофрезерование Способы врезания Тангенциально дуговое Радиальное Тангенциально линейное врезание _ Этот метод обеспечивает высокую плавность врезания и уменьшает вероятность возникновения вибраций даже при обработке материалов с высокой твердость. Недостатком является более сложное программирование чем, например, радиальное врезание. Тангенциально дуговое врезание рекомендуют применять при необходимости получения очень высокого качества обработанной поверхности. Внутренняя резьба Наружная резьба 1-2: Быстрый подвод 2-3 Врезание инструмента по тангенциальной дуге, с одновременной подачей по оси Z. 3-4 Винтовое движение вокруг оси цилиндра на 360° 4-5 Тангенциальный выход инструмента по дуге с одновременной подачей по оси Z. 5-6: Быстрый отвод 0 Радиальное врезание Самый простой метод врезания. Есть две важные особенности этого метода: A. Малый сбег резьбы. B. При фрезеровании материалов с повышенной твердостью может возникнуть вибрация, так как СМП врезается сразу на полную глубину. Примечание: Радиальная подача при врезании на полную глубину профиля должна только быть 1/3 рабочей подачи Внутренняя резьба Наружная резьба 1-2: Радиальное врезание 2-3 Винтовое движение вокруг оси цилиндра на 360° 3-4: Быстрый отвод 0 Тангенциально линейное врезание Этот метод очень прост, и имеет все преимущества перед тангенциально дуговым методом. Однако, применим только к наружным резьбам. Наружная резьба е 1-2: Радиальное врезание с одновременной подачей по оси Z. 2-3: Винтовое движение вокруг оси цилиндра на 360° 3-4: Быстрый отвод Обработка резьбы J. 41 Технические характеристики инструмента Korloy Фрезерование резьбы
