Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Наличие опорной пластины позволяет предотвратить разрушение посадочного гнезда СМП в случае поломки СМП

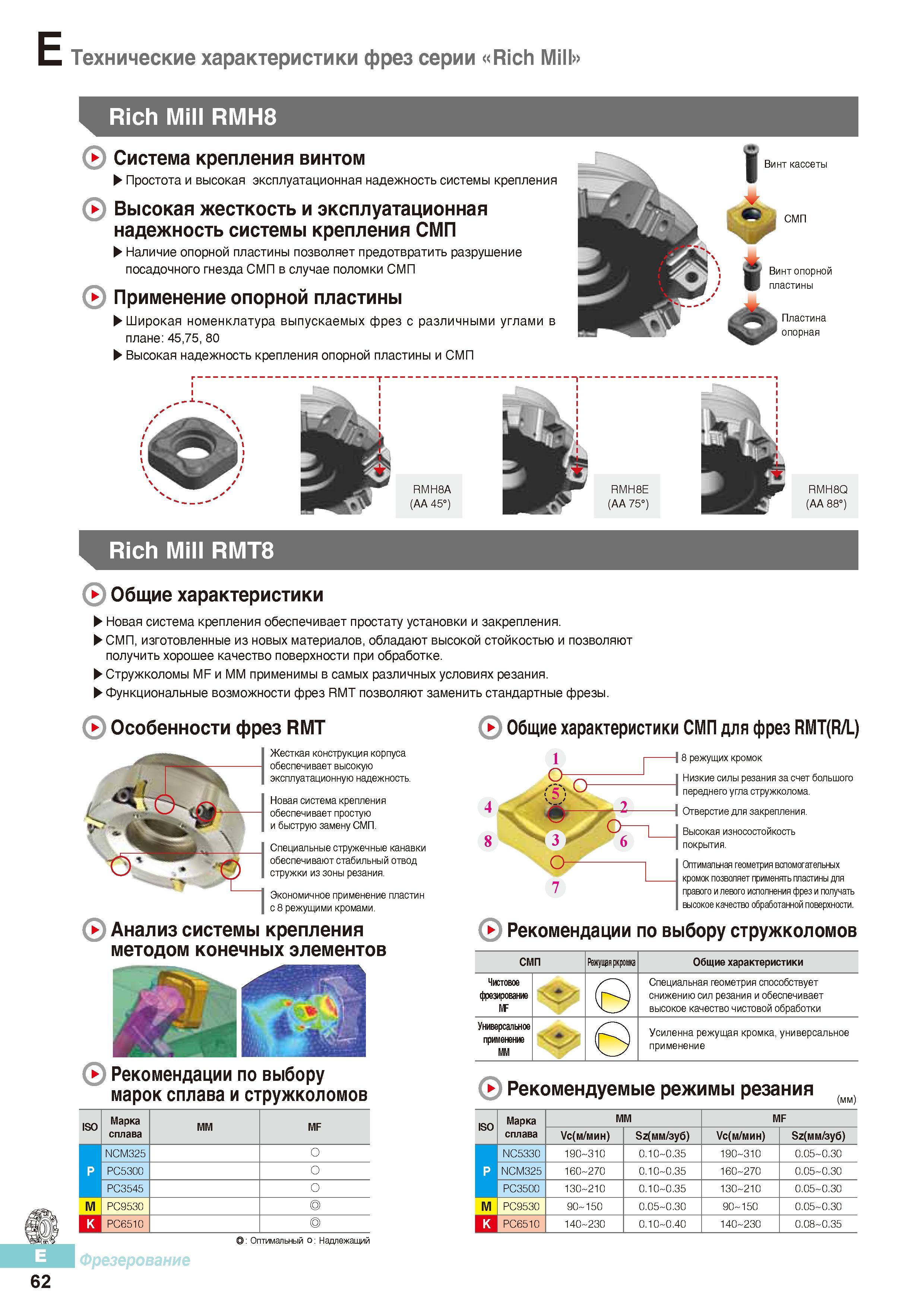

449 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E62

449 Наличие опорной пластины позволяет предотвратить разрушение посадочного гнезда СМП в случае поломки СМП Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E62

Наличие опорной пластины позволяет предотвратить разрушение посадочного гнезда СМП в случае поломки СМП

Наличие опорной пластины позволяет предотвратить разрушение посадочного гнезда СМП в случае поломки СМП _ Широкая номенклатура выпускаемых фрез с различными углами в плане: 45,75, 80 Высокая надежность крепления опорной пластины и СМП Винт кассеты RMH8A (АА 45°) RMH8E (АА 75°) RMH8Q (АА 88°) Rich Mill RMT8 Общие характеристики Новая система крепления обеспечивает простату установки и закрепления. СМП, изготовленные из новых материалов, обладают высокой стойкостью и позволяют получить хорошее качество поверхности при обработке. Стружколомы MF и ММ применимы в самых различных условиях резания. Функциональные возможности фрез RMT позволяют заменить стандартные фрезы. Особенности фрез RMT Жесткая конструкция корпуса обеспечивает высокую эксплуатационную надежность. Новая система крепления обеспечивает простую и быструю замену СМП. Специальные стружечные канавки обеспечивают стабильный отвод стружки из зоны резания. Экономичное применение пластин с 8 режущими кромами. Анализ системы крепления методом конечных элементов >1 Рекомендации по выбору марок сплава и стружколомов ISO Марка сплава MM MF NCM325 О P PC5300 о 1 PC3545 о M PC9530 K PC6510 Оптимальный о: Надлежащий Фрезерование Общие характеристики СМП для фрез RMT(R/L) 3 о 7 О 8 режущих кромок I Низкие силы резания за счет большого переднего угла стружколома. -\ Отверстие для закрепления. Высокая износостойкость покрытия. Оптимальная геометрия вспомогательных кромок позволяет применять пластины для правого и левого исполнения фрез и получать высокое качество обработанной поверхности. Рекомендации по выбору стружколомов смп Режущая ркромка Общие характеристики Чистовое фазирование MF ( S Специальная геометрия способствует снижению сил резания и обеспечивает высокое качество чистовой обработки Универсальное применение ММ е Усиленна режущая кромка, универсальное применение Рекомендуемые режимы резания (мм) ISO Марка сплава MM MF Vc(m/mmh) Sz(мм/зy6) Vc(m/mmh) Sz(мм/зy6) 1 NC5330 190 310 0.10 0.35 190 310 0.05 0.30 NCM325 160 270 0.10 0.35 160 270 0.05 0.30 PC3500 130 210 0.10 0.35 130 210 0.05 0.30 M PC9530 90 150 0.05 0.30 90 150 0.05 0.30 K PC6510 140 230 0.10 0.40 140 230 0.08 0.35 62 1 2 6 Технические характеристики фрез серии Rich Mill Rich Mill RMH8 Система крепления винтом Простота и высокая эксплуатационная надежность системы крепления Высокая жесткость и эксплуатационная надежность системы крепления СМП Применение опорной пластины
