SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

Наладка станка с системой ЧПУ Siemens Вспомогательный режим работы REPOS служит для обратного позиционирования на определенную позицию

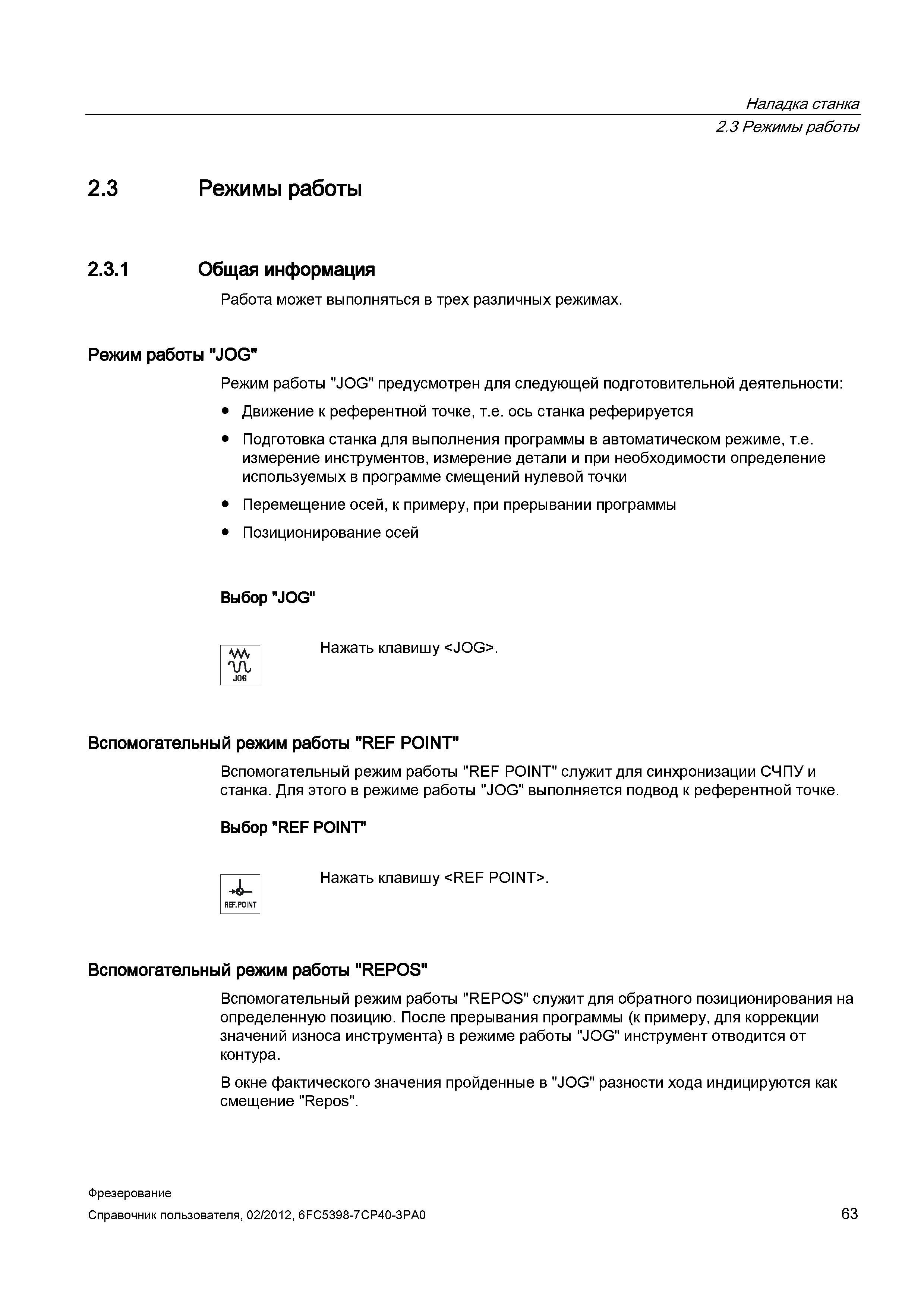

63 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.63

63 Наладка станка с системой ЧПУ Siemens Вспомогательный режим работы REPOS служит для обратного позиционирования на определенную позицию Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 63

Наладка станка с системой ЧПУ Siemens Вспомогательный режим работы REPOS служит для обратного позиционирования на определенную позицию

Наладка станка с системой ЧПУ Siemens Вспомогательный режим работы REPOS служит для обратного позиционирования на определенную позицию _ После прерывания программы (к примеру, для коррекции значений износа инструмента) в режиме работы "JOG" инструмент отводится от контура. В окне фактического значения пройденные в "JOG" разности хода индицируются как смещение "Repos". Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 63 2.3 Режимы работы 2.3 Режимы работы 2.3.1 Общая информация Работа может выполняться в трех различных режимах. Режим работы "JOG" Режим работы "JOG" предусмотрен для следующей подготовительной деятельности: Движение к референтной точке, т.е. ось станка реферируется Подготовка станка для выполнения программы в автоматическом режиме, т.е. измерение инструментов, измерение детали и при необходимости определение используемых в программе смещений нулевой точки Перемещение осей, к примеру, при прерывании программы Позиционирование осей Выбор "JOG" Нажать клавишу . ЧЛ, JOG Вспомогательный режим работы "REF POINT" Вспомогательный режим работы "REF POINT" служит для синхронизации СЧПУ и станка. Для этого в режиме работы "JOG" выполняется подвод к референтной точке. Выбор "REF POINT" 4- REF. POINT Нажать клавишу . Вспомогательный режим работы "REPOS"




См.также / See also :

Пример управляющей программы ЧПУ

Переводная таблица дюймов и миллиметров




Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

60 Ось с инкрементальной системой измерения перемещений после включения СЧПУ Siemens Sinumerik 840D sl 828D должна быть реферирована, а с абсол Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 6060 Ось с инкрементальной системой измерения перемещений после включения СЧПУ Siemens Sinumerik 840D sl 828D должна быть реферирована, а с абсол61 Наладка станка 2 2 Движение к точке реферирования X Z 3 Выбрать перемещаемую ось Выбранная ось движется к референтной точке Если нажата непр Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 6161 62 Выбранная ось движется к референтной точке и останавливается Индицируется координата референтной точки Ось обозначается с помощью 5 Нажать п Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 6262 64 Наладка станка Смещение REPOS может быть показано в системе координат станка (MCS) или в системе координат детали (WCS) Выбор Repos Нажать к Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 6464 65 Наладка станка Группы режимов работы и каналы Каждый канал ведет себя как самостоятельное ЧПУ В каждом канале может выполняться макс одна пр Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 6565 66 Наладка станка 2 3 Режимы работы Если имеется меню каналов, то появляется панель программных клавиш Активный канал на ней выделен Посредство Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 6666
