HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

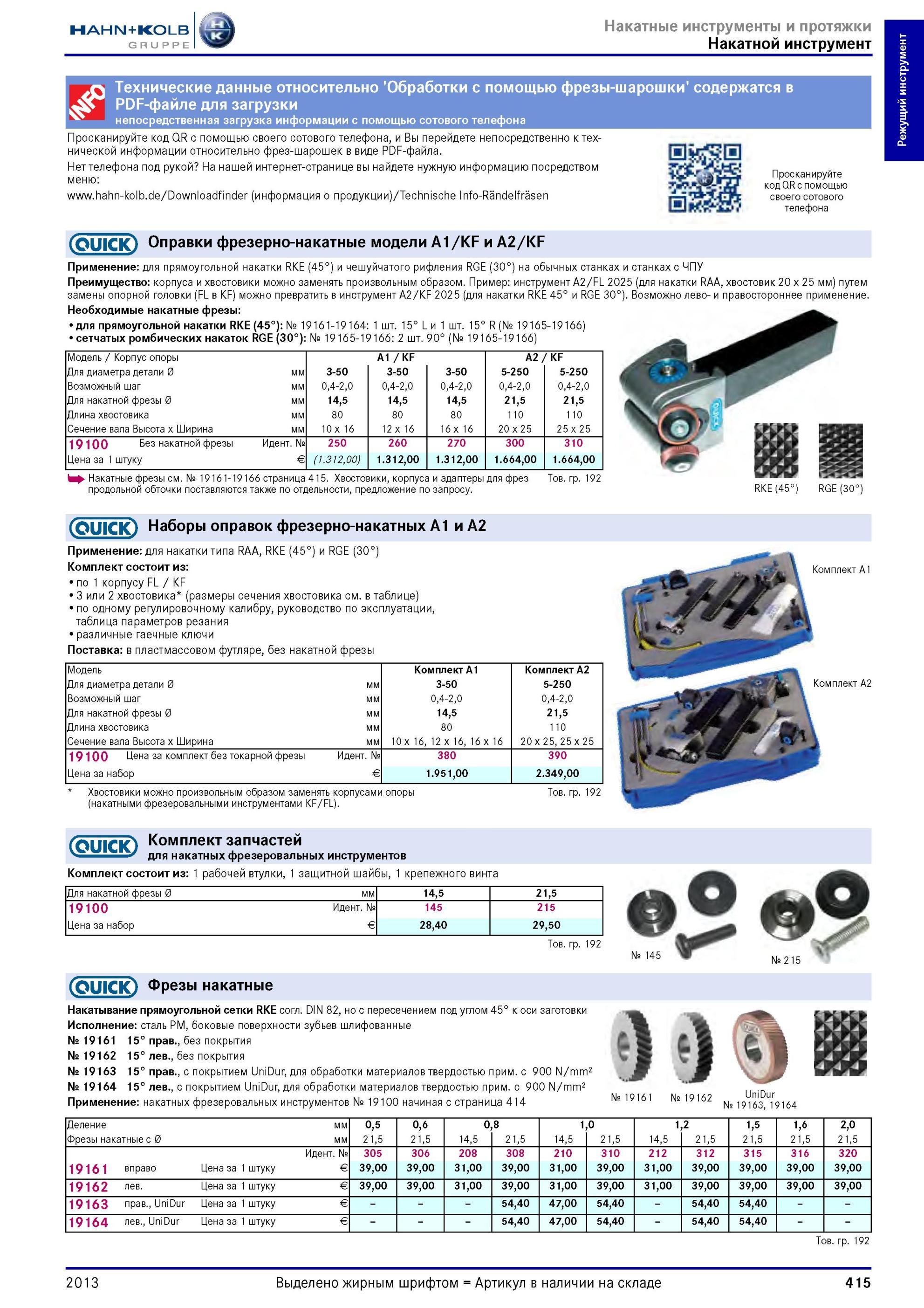

415 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.415

415 Накатной инструмент от Hahn Kolb Технические данные относительно Обработки с помощью фрезы-шарошки содержатся в PDF-файле для загрузки непосредственна Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 415

Накатной инструмент от Hahn Kolb Технические данные относительно Обработки с помощью фрезы-шарошки содержатся в PDF-файле для загрузки непосредственна

Накатной инструмент от Hahn Kolb Технические данные относительно Обработки с помощью фрезы-шарошки содержатся в PDF-файле для загрузки непосредственная загрузка информации с помощью сотового телефона Просканируйте код QR с помощью своего сотового телефона, и Вы перейдете непосредственно к технической информации относительно фрез-шарошек в виде PDF-файла. (информация о продукции)/ТесЬ I nfo-Randelfrasen Просканируйте код QR с помощью своего сотового телефона Оправки фрезерно-накатные модели A1 /KF и A2/KF Применение для прямоугольной накатки RKE (45°) и чешуйчатого рифления RGE (30°) на обычных станках и станках с ЧПУ Преимущество корпуса и хвостовики можно заменять произвольным образом. Пример инструмент A2/FL 2025 (для накатки RAA, хвостовик 20 x 25 мм) путем замены опорной головки (FL в KF) можно превратить в инструмент A2/KF 2025 (для накатки RKE 45° и RGE 30°). Возможно лево- и правостороннее применение. Необходимые накатные фрезы для прямоугольной накатки RKE (45°) № 19161-19164 1 шт. 15° L и 1 шт. 15° R (№ 19165-19166) сетчатых ромбических накаток RGE (30°) № 19165-19166 2 шт. 90° (№ 19165-19166) Модель / Корпус опоры A1 / KF A2 F K Для диаметра детали 0 мм 3-50 3-50 3-50 5-250 5-250 Возможный шаг мм 0,4-2,0 0,4-2,0 0,4-2,0 0,4-2,0 0,4-2,0 Для накатной фрезы 0 мм 14,5 14,5 14,5 21,5 21,5 Длина хвостовика мм 80 80 80 110 110 Сечение вала Высота x Ширина мм 10 x 16 12 x 16 16 x 16 20 x25 25x25 19100 Без накатной фрезы Идентификационный номер № 250 260 270 300 310 Цена за 1 штуку E (1.312,00) 1.312,00 1.312,00 1.664,00 1.664,00 h Накатные фрезы см. № 19161-19166 страница 415. Хвостовики, корпуса и адаптеры для фрез продольной обточки поставляются также по отдельности, предложение по запросу. Товарная группа 192 СЯ RKE (45°) RGE (30°) (QUICK) Наборы оправок фрезерно-накатных A1 и A2 Применение для накатки типа RAA, RKE (45°) и RGE (30°) Комплект состоит из по 1 корпусу FL / KF 3 или 2 хвостовика (размеры сечения хвостовика см. в таблице) по одному регулировочному калибру, руководство по эксплуатации, таблица параметров резания различные гаечные ключи Поставка в пластмассовом футляре, без накатной фрезы Модель Комплект A1 Комплект А2 Для диаметра детали 0 мм 3-50 5-250 Возможный шаг мм 0,4-2,0 0,4-2,0 Для накатной фрезы 0 мм 14,5 21,5 Длина хвостовика мм 80 110 Сечение вала Высота x Ширина мм 10x16, 12x16, 16x16 20x 25, 25x 25 19100 Цена 33 комплект без токарной фрезы Идентификационный номер № 380 390 Цена за набор E 1.951,00 2.349,00 Хвостовики можно произвольным образом заменять корпусами опоры (накатными фрезеровальными инструментами KF/FL). Товарная группа 192 Комплект A1 Комплект A2 Комплект запчастей для накатных фрезеровальн для накатных фрезеровальных инструментов Комплект состоит из 1 рабочей втулки, 1 защитной шайбы, 1 крепежного винта Для накатной фрезы 0 мм 14,5 21,5 19100 Идентификационный номер № 145 215 Цена за набор 28,40 29,50 Товарная группа 192 (QUICK) Фрезы накатные Накатывание прямоугольной сетки RKE согл. DIN 82, но с пересечением под углом 45° к оси заготовки Исполнение сталь PM, боковые поверхности зубьев шлифованные 1 прав., без покрытия 15° лев., без покрытия 1 прав., с покрытием UniDur, для обработки материалов твердостью прим. с 900 N/mm2 5° лев., с покрытием UniDur, для обработки материалов твердостью прим. с 900 N/mm2 Применение накатных фрезеровальных инструментов № 19100 начиная с страница 414 № 191 61 15 № 191 62 15 № 191 63 15 № 191 64 15 5 № 145 фЛ № 215 Q № 19161 № 19162 Деление мм ,5 0, ,6 0, ,8 0, 1,0 1,2 1,5 1,6 ,0 2 Фрезы накатные с 0 мм 21,5 21,5 14,5 21,5 14,5 21,5 14,5 21,5 21,5 21,5 21,5 Идентификационный номер № 305 306 208 308 210 310 212 312 315 316 320 19161 вправо Цена за 1 штуку E 39,00 39,00 31,00 39,00 31,00 39,00 31,00 39,00 39,00 39,00 39,00 19162 Левый Цена за 1 штуку E 39,00 39,00 31,00 39,00 31,00 39,00 31,00 39,00 39,00 39,00 39,00 19163 прав., UniDur Цена за 1 штуку E 54,40 47,00 54,40 54,40 54,40 19164 лев., UniDur Цена за 1 штуку E 54,40 47,00 54,40 54,40 54,40 Товарная группа 192 2013 415 Режущий инструмент
